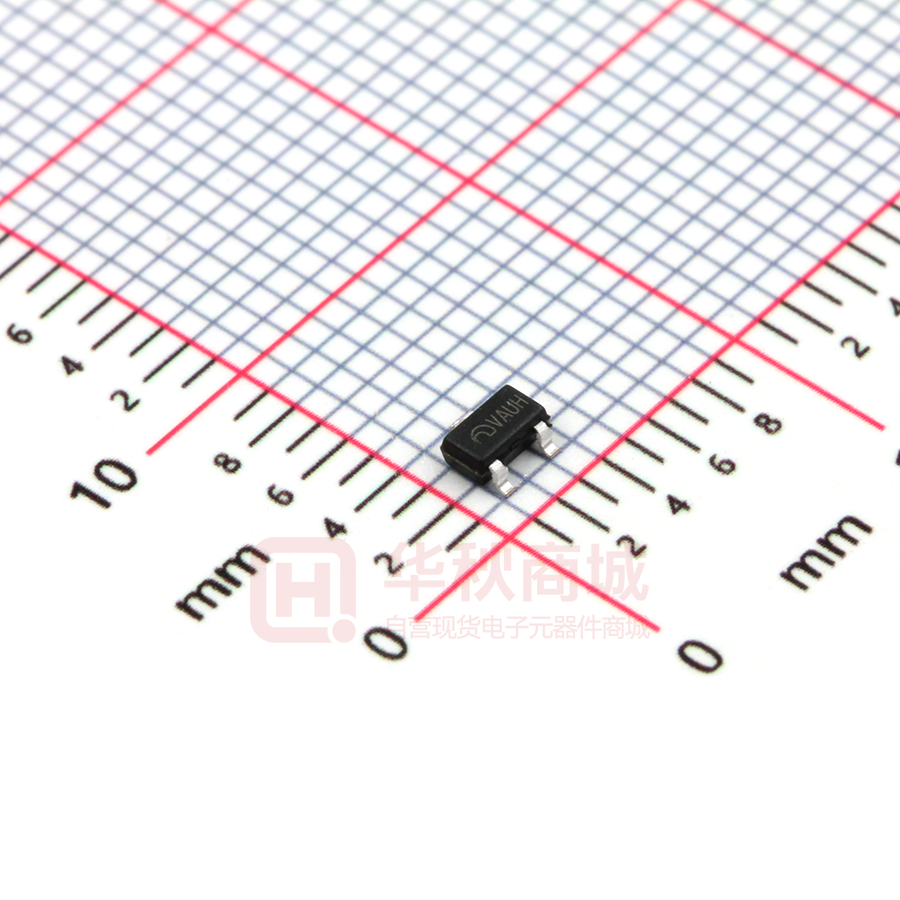

ME6249A33M3G

ME6249 250mA ，18V 耐压，输出防过冲 LDO-ME6249 概述 特点 ME6249 是一款采用 CMOS 工艺制作的低压差、低  输出电压防过冲 功耗线性稳压器，内置基准电路、误差放大器以及反馈电  高输入电压：高达18V 阻网络。ME6249 输入电压最高达到 18V，输出电流最大  低静态电流：3uA （Typ） 250mA。内部反馈电压可以设置固定输出电压，输出电  输出电压精度：± 1% 压范围 1.8V~5.0V。输出防过冲电路可以保证热插拔上电  输出电流：IOUT = 250mA 时输出没有明显过冲。 （ VIN = 4.3V & VOUT =3.3V）  低温度系数  采用低ESR的陶瓷电容输出稳定 应用场合 封装形式  以电池供电的设备的稳压电源   家电产品的稳压电源  携带通信设备、数码相机、数码音响设备的稳压电源 典型性能特征 3-pin SOT23-3、SOT89-3 典型应用图 Vout VIN ME6249 VOUT CIN 10uF VIN GND CIN 10uF time V03 www.microne.com.cn Page 1 of 9 ME6249 选购指南 ME 62 49 X XX XX G 环保标识 封装形式 M3：SOT23-3 P：SOT89-3 输出电压 版本/系列 产品品种号 产品类别号 公司标志 产品型号 产品描述 ME6249A33M3G VOUT=3.3V; 封装形式: SOT23-3 ME6249A33PG VOUT=3.3V; 封装形式: SOT89-3 ME6249A50M3G VOUT=5.0V; 封装形式: SOT23-3 ME6249A50PG VOUT=5.0V; 封装形式: SOT89-3 注：如您需要其他电压值或者封装形式的产品，请联系我司销售人员。 产品脚位图 3 1 1 2 SOT23-3 2 3 SOT89-3 脚位功能说明 PIN 脚位 符号 功能说明 1 VSS 地 2 3 VOUT 电压输出端 3 2 VIN 电源输入端 SOT23-3 SOT89-3 1 V03 www.microne.com.cn Page 2 of 9 ME6249 功能框图 VIN REF 1.25V - 限流 保护 ME6249 EA + 输出防 过冲 OUT R1 R2 GND 绝对最大额定值 参数 标识 范围 单位 输入电压 VIN 20 V 输出电流 IOUT 300 mA 输出电压 VOUT Vss-0.3～VIN +0.3 V SOT23-3 耗散功率 0.54 PD SOT89-3 SOT23-3 封装热阻 θJA SOT89-3 230 ºC /W 100 工作温度范围 TOPR -40 ~ +85 ºC 存储温度范围 TSTG -55 ~ +150 ºC 最大结温 TJ -40 ~ +150 ºC 焊接温度 V03 W 1.25 260℃，10sec www.microne.com.cn Page 3 of 9 ME6249 电气参数 ME6249A33M3G (VIN= VOUT+1V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=40mA X 0.99 VOUT (T) (Note 1) X 1.01 V 输入电压 VIN 18 V 最大输出电流 IOUT _max VIN= VOUT+1V 负载调整率 ∆VOUT VIN= VOUT +1V, 1mA≤IOUT≤150mA 45 压差 (Note 3) VDIF IOUT =40mA 80 静态电流 ISS VIN= VOUT +1.5V 3 6 μ A 电源电压调整率 ∆VOUT ∆VIN ×VOUT IOUT =1mA VOUT +1V ≤VIN≤12V 0.2 0.3 %/V IOUT =40mA -40℃≤Ta≤85℃ 65 T 温度系数 ∆VOUT VOUT×∆Ta 3.3 250 mA 90 mV mV ppm/℃ ME6249A50M3G (VIN= VOUT+1V，CIN=CL=10uF，Ta=25OC, unless otherwise noted) 特性 符号 条件 最小值 典型值 最大值 单位 输出电压 VOUT(E) (Note 2) IOUT=40mA X 0.99 VOUT (T) (Note 1) X 1.01 V 输入电压 VIN 18 V 最大输出电流 IOUT _max VIN= VOUT+1V 负载调整率 ∆VOUT VIN= VOUT +1V, 1mA≤IOUT≤150mA 20 压差 (Note 3) VDIF IOUT =40mA 60 静态电流 ISS VIN= VOUT +1.5V 3 6 μ A 电源电压调整率 ∆VOUT ∆VIN ×VOUT IOUT =1mA VOUT +1V ≤VIN≤12V 0.1 0.2 %/V IOUT =40mA -40℃≤Ta≤85℃ 65 T 温度系数 ∆VOUT VOUT×∆Ta 5 250 mA 40 mV ppm/℃ 注 : 1. VOUT (T) ：规定的输出电压 2. VOUT (E) ：有效输出电压 ( 即当 IOUT 保持一定数值，VIN = (VOUT (T)+1.0V)时的输出电压。 3. Vdif ：VIN1 –VOUT (E)’ VIN1 ：逐渐减小输入电压，当输出电压降为 VOUT (E) 的 98%时的输入电压。 VOUT (E)’= VOUT (E)*98% V03 www.microne.com.cn mV Page 4 of 9 ME6249 典型性能参数 （1）Output Voltage VS. Output Current（ Ta = 25 °C） ME6249A33 ME6249A50 （2）Output Voltage VS. Input Voltage（ Ta = 25 °C） ME6249A33 ME6249A50 （3）Quiescent Current VS. Input Voltage（Ta = 25 °C） ME6249A33 ME6249A50 V03 www.microne.com.cn Page 5 of 9 ME6249 （4） Output Voltage VS. Temperature (IOUT=10mA) ME6249A33 （5） Quiescent Current VS. Temperature ME6249A33 （6） Dropout Voltage VS. Output Current ME6249A33 V03 ME6249A50 ME6249A50 ME6249A50 www.microne.com.cn Page 6 of 9 ME6249 封装信息  封装形式：SOT23-3 尺寸（mm） 参数 尺寸（Inch） 最小值 最大值 最小值 最大值 A 1.05 1.45 0.0413 0.0571 A1 0 0.15 0.0000 0.0059 A2 0.9 1.3 0.0354 0.0512 A3 0.6 0.7 0.0236 0.0276 b 0.25 0.5 0.0098 0.0197 c 0.1 0.25 0.0039 0.0098 D 2.8 3.1 0.1102 0.1220 E 2.6 3.1 0.1023 0.1220 E1 1.5 1.8 0.0591 0.0709 e 0.95(TYP) L 0.25 L1 0.0374(TYP) 0.6 0.0098 0.59(TYP) θ 0 c1 0.0232(TYP) 8° 0.2(TYP) V03 0.0236 0.0000 8° 0.0079(TYP) www.microne.com.cn Page 7 of 9 ME6249  封装形式：SOT89-3 尺寸（mm） 参数 尺寸（Inch） 最小值 最大值 最小值 最大值 A 1.4 1.6 0.0551 0.0630 b 0.32 0.52 0.0126 0.0205 b1 0.4 0.58 0.0157 0.0228 c 0.35 0.45 0.0138 0.0177 D 4.4 4.6 0.1732 0.1811 D1 1.55(TYP) 0.061(TYP) D2 1.75(TYP) 0.0689(TYP) e1 3.0(TYP) 0.1181(TYP) E 2.3 2.6 0.0906 0.1023 E1 3.94 4.4 0.1551 0.1732 E2 1.9(TYP) 0.0748(TYP) e 1.5(TYP) 0.0591(TYP) L 0.8 θ 1.2 45° V03 0.0315 0.0472 45° www.microne.com.cn Page 8 of 9 ME6249  本资料内容，随产品的改进，可能会有未经预告之更改。  本资料所记载设计图等因第三者的工业所有权而引发之诸问题，本公司不承担其责任。另外，应用电路 示例为产品之代表性应用说明，非保证批量生产之设计。  本资料内容未经本公司许可，严禁以其他目的加以转载或复制等。  本资料所记载之产品，未经本公司书面许可，不得作为健康器械、医疗器械、防灾器械、瓦斯关联器械、 车辆器械、航空器械及车载器械等对人体产生影响的器械或装置部件使用。  尽管本公司一向致力于提高质量与可靠性，但是半导体产品有可能按照某种概率发生故障或错误工作。 为防止因故障或错误动作而产生人身事故、火灾事故、社会性损害等，请充分留心冗余设计、火势蔓延 对策设计、防止错误动作设计等安全设计。 V03 www.microne.com.cn Page 9 of 9
