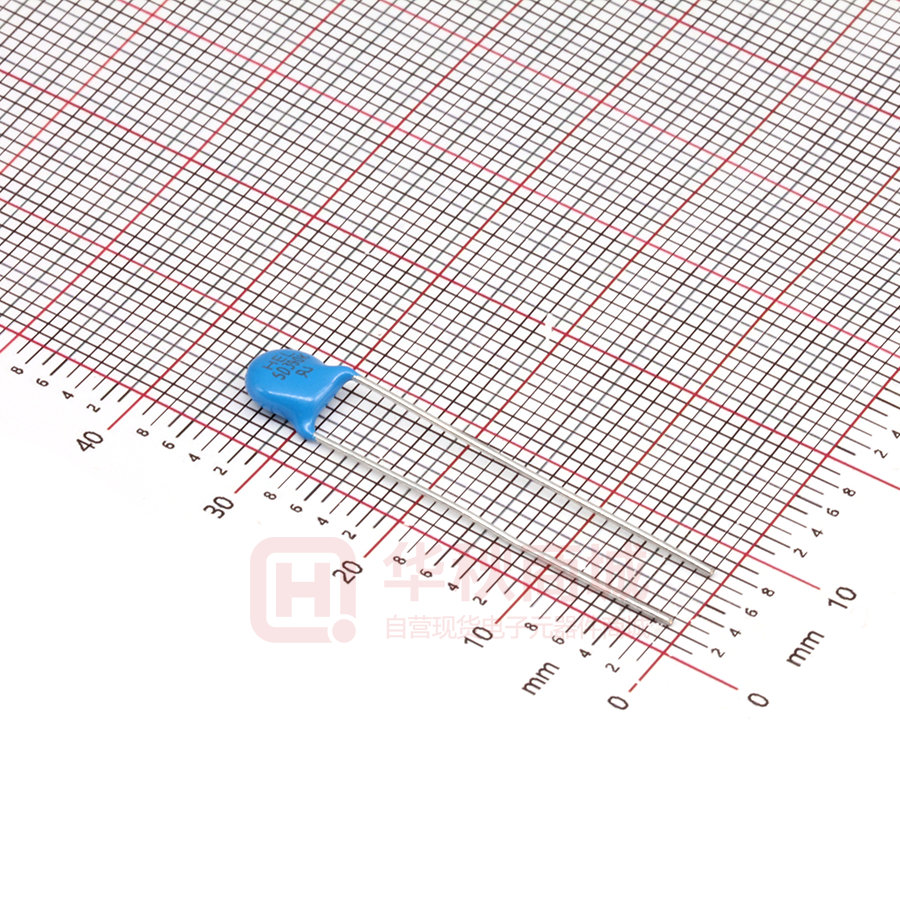

5D390K

电话：0754-88784177 传真：0754-88888417 版本号：A/01 压敏电阻承认书 APPROVED SHEET FOR VARISTOR Part No. HEL 5D390K 规格型号 级别 Class. K 普通型 K Series UL认证号 CSA认证号 VDE认证号 CQC认证号 UL CSA VDE CQC File File File File No. E324904 No. 215101 No. 40037512 No. CQC04001010845 CQC04001010847 CQC04001010846 CQC04001010844 CQC04001010848 (5D) (7D) (10D) (14D) (20D) (各规格压敏电阻对应的安规认证参见本承认书第14页) 客户 制造商：广东鸿志电子科技有限公司 APPROVAL APPROVAL 批准     批准 拟制 日期             广东鸿志电子科技有限公司 地址：广东省汕头市龙湖区浦江路6号 GUANGDONG HONGZHI ELECTRONICS TECHNOLOGY CO., LTD. No.6 Pujiang Rd., Longhu district, Shantou City, Guangdong Province, China TEL: +86-754-88831426 ext. 0 / +86-754-88784177 / +86-754-89659651 FAX: +86-754-88888417 E-mail: helen@hongzhi.net / lnxi@hongzhi.net http://www.hongzhi.net   第1页(共38页) 电话：0754-88784177 传真：0754-88888417 目  录 一、 特殊要求和变更记录……………………………………………………………………………3 二、 HEL产品规格型号说明………………………………………………………………………… 4 三、 尺寸和电性能……………………………………………………………………………………5 四、 产品结构、材料及制造工艺流程………………………………………………………………6 五、 浪涌电流冲击级别………………………………………………………………………………7 六、 脉冲降额曲线图和伏安特性图、温度降额曲线………………………………………………8 七、 HEL压敏电阻技术术语及安全可靠性…………………………………………………… 9～13 八、 安规认证 ………………………………………………………………………………………14 九、 包装方法及储存条件…………………………………………………………………… 15～18 十、 使用注意事项…………………………………………………………………………… 19～21 十一、附录1：关于压敏电阻不同标准中浪涌冲击条款的简要说明 ……………………………22 十二、附录2：压敏电阻选型原则与方法………………………………………………………… 23 十三、附录3：第三方检测报告……………………………………………………………… 24～37 十四、附录：体系证书 …………………………………………………………………………… 38   第2页(共38页) 电话：0754-88784177 传真：0754-88888417 特殊要求和变更记录 （承认书其它页内容与此表不一致时，以此表为准） 序号 项目 具体要求 变更原因描述 变更日期 0   首次承认 / 2021-12-07 (1) 高度     (2) 厚度     (3) 线长     (4)     1 2 3 4 5 6 尺寸 脚型 (5) 内弯 □     (6) Y 型 □     (7) 外弯 □     (8) M 脚 □     (9) □     (10) Imax     (11) In     (12)     (13)     (14)     (15) 编带包装     (16) 散装     (17)     (18)     (19)     (20)     电性能 标志 包装方式 其它   第3页(共38页) 电话：0754-88784177 传真：0754-88888417 HEL产品规格型号说明 产品外型   第4页(共38页) 电话：0754-88784177 传真：0754-88888417 尺寸和电性能 一、产品尺寸 二、产品电性能 压敏电压 最大允许使 用电压 型号规格 HEL 5D390K 最大 限制电 压 通流容量 静态功 率 能量耐量 静态电容量 （参考值） V1mA (V) AC (V) DC (V) V1A (V) Imax (8/20μs) (A) In(15次) (8/20μs) (A) （W） (10/1000μs) （J） 1kHz (PF) 39（35～43） 25 31 86 100 — 0.01 1.2 1000   第5页(共38页) 电话：0754-88784177 传真：0754-88888417 产品结构、材料及制造工艺流程 （一）产品结构图 （二）材料 材料 主要成分 化学式 CAS No. 瓷片 ZnO, Bi2O3, Co2O3等 1314-13-2 内电极 金属导电材料 / 焊锡 Sn, Ag,Cu 7440-31-5 导线 Fe, Cu,Sn 7439-89-63 包封层 环氧树脂C21H24O4或有机硅树脂H4Si 9003-36-5 / 67763-03-5 （三）制造工艺流程   第6页(共38页) 电话：0754-88784177 传真：0754-88888417 浪涌电流冲击级别 产品级别 Product Level K 普通型 Coventional Version KX 订制型 Custom made Version 1次脉冲最大 电流冲击 1次脉冲最大 电压冲击 电流 （In) 15次 电流 40次 Withstanding Impulse Withstanding Impulse Surge Current Surge Voltage Current 15 times Current 40 times (Imax) 8/20μs (Imax) 1.2/50μs (A) (A) (A) (V) 超出左边栏的 脉冲标准的 特殊规格 Super High Energy 规格 Part No. 压敏电压 V1mA(V) 1次脉冲最大 电流 Withstanding Surge Current (Imax) (A) 5D 82～750 400 150 800 250 800 1000 7D 82～820 1200 500 1750 1000 1750 2000 10D 82～1800 2500 1500 3500 1500 3500 4000 14D 82～1800 4500 3000 6000 3000 6000 6000 20D 82～1800 6500 3000 10000 5000 10000 10000 5D 18～68 100 — 250 150 — — 7D 18～68 250 — 500 250 — — 10D 18～68 500 — 1000 500 — — 14D 18～68 1000 — 2000 1000 — — 20D 18～68 2000 — 3000 1000 — — 符合国际、国家的准编号   In accordance with  International and National Standards 电流冲击 （In) 15次 Impulse Current 15 times 8/20μs (A) KH 超强型 Super Enhanced Version KJ 加强型 Enhanced Version IEC61051-1  GB/T10193 IEC61051-2  GB/T10194 IEC61051-2-2 GB/T10195 CSA-C22.2 UL1449 包含左栏, 并增加以下标准: Include the left column, and add the following: IEC60950-1:2005/Annex Q GB4943.1-2011 GB88982011 UL1449 包含左栏, 并增加以下标准: Include the left column, and add the following: IEC61000-4-5 GB/T17626.5  举例1 Example 14D满足20D的 脉冲性能要求  14D instead of 20D  举例2 Example HEL14D561KX能 达到 6kV/3kA 100次 HEL14D561KX reach 6kV/3kA 100 times IEC61643-331 GB/T18802.331 备注：上表KH超强型“电压冲击”40次仅适用于压敏电压430V及其以上规格的产品。 Remark: the Impluse voltage testing standards(1.2/50μs) with 40 times are only applicable to the products which with the varistor voltage more than 430V.   第7页(共38页) 电话：0754-88784177 传真：0754-88888417 脉冲降额曲线图和伏安特性图 温度降额曲线 最大连续交流电压或最大连续直流电压降额曲线   第8页(共38页) 电话：0754-88784177 传真：0754-88888417   第9页(共38页) 电话：0754-88784177 传真：0754-88888417   第10页(共38页) 电话：0754-88784177 传真：0754-88888417   第11页(共38页) 电话：0754-88784177 传真：0754-88888417   第12页(共38页) 电话：0754-88784177 传真：0754-88888417   第13页(共38页) 电话：0754-88784177 传真：0754-88888417 安规认证   第14页(共38页) 电话：0754-88784177 传真：0754-88888417 包装方法及储存条件 Packaging methods and storage conditions 一、编带包装方法 Taping Packaging Method （一）插件编带包装方式 Plug-in taping packaging method 外箱尺寸Carton size：540mm×350mm×300mm 编带包装数量 Taping Packaging Quantity 系列Series 压敏电压 Varistor Voltage 数量（k）/箱 QTY(k)/Carton 数量（k）/内盒* QTY(k)/Inner Box 180～511K 18 1.5 561K～681K 12 1 180～511K 18 1.5 561K～821K 12 1 12 1 6 0.5 511K～112K 6 0.5 180～681K 4 0.5 751K～182K 3.2 0.4 180～301K 4 0.5 331K～122K 2 0.25 5D 7D 180～471K 10D 14D 20D 注：内盒*即为最小包装 Note:The inner box packing is the smallest package （二）平脚编带包装方式 Flat foot taping packaging 外箱尺寸 Carton size：355mm×350mm×365mm 编带包装数量 Taping Packaging Quantity 系列Series 数量（k）/箱 QTY(k)/Carton 盘数/箱 Reel QTY/Carton 数量（k）/盘* QTY(k)/Reel 7D 12 12 1 10D 4.5 9 0.5 14D 3.5 7 0.5 注：盘*即为最小包装 Note:The Reel packing is the smallest package   第15页(共38页) 电话：0754-88784177 传真：0754-88888417 二、散装包装方式 Bulk Packin 外箱尺寸 Carton size：435mm×280mm×200mm 规格 Series 压敏电压 Varistor Voltage 常规脚长 Regular lead length 切短脚 short cutting lead length 数量（k）/箱 QTY(k)/Carton 数量（k）/内盒* QTY(k)/Inner Box 数量（k）/箱 QTY(k)/Carton 数量（k）/内盒* QTY(k)/Inner Box 180～471K 24 4 25 5 511K～681K 18 3 25 5 180～561K 18 3 25 5 621K～821K 12 2 25 5 180～681K 9 1.5 12 2 751K～112K 6 1 12 2 180～681K 6 1 6 1 751K～182K 3 0.5 6 1 180～751K 3 0.5 3 0.5 821K～182K 1.5 0.25 3 0.5 5D 7D 10D 14D 20D 注：内盒*即为最小包装 Note:The inner box packing is the smallest package 三、储存条件 storage conditions 储存条件 Storage conditions 温度 temperature: -40℃～+125℃ 湿度 humidity: < 65%RH 推荐条件 Recommended storage conditions 温度 temperature:-10℃～+45℃ 湿度 humidity: < 55%RH   第16页(共38页) 电话：0754-88784177 传真：0754-88888417 插件编带尺寸 Plug-in Tape Packing   第17页(共38页) 电话：0754-88784177 传真：0754-88888417 平脚编带尺寸 Flat Knitting Tape Packing   第18页(共38页) 电话：0754-88784177 传真：0754-88888417 使用注意事项 Precautions for use   第19页(共38页) 电话：0754-88784177 传真：0754-88888417   第20页(共38页) 电话：0754-88784177 传真：0754-88888417   第21页(共38页) 电话：0754-88784177 传真：0754-88888417 附录1：关于压敏电阻不同标准中浪涌冲击条款的简要说明   第22页(共38页) 电话：0754-88784177 传真：0754-88888417 附录2：压敏电阻选型原则与方法   第23页(共38页) 电话：0754-88784177 传真：0754-88888417   附录3：第三方检测报告 （一）赛宝实验室年度确认检测报告 完整版 （二）国网检测报告 封面(完整版共28页） （三）RoHS测试报告 首页(完整版共7页） （四）Reach测试报告 首页(完整版共19页）   第24页(共38页) 电话：0754-88784177 传真：0754-88888417   第25页(共38页) 电话：0754-88784177 传真：0754-88888417   第26页(共38页) 电话：0754-88784177 传真：0754-88888417   第27页(共38页) 电话：0754-88784177 传真：0754-88888417   第28页(共38页) 电话：0754-88784177 传真：0754-88888417   第29页(共38页) 电话：0754-88784177 传真：0754-88888417   第30页(共38页) 电话：0754-88784177 传真：0754-88888417   第31页(共38页) 电话：0754-88784177 传真：0754-88888417 （需要详细报告请与业务员联系）   第32页(共38页) 电话：0754-88784177 传真：0754-88888417 （需要详细报告请与业务员联系）   第33页(共38页) 电话：0754-88784177 传真：0754-88888417 （需要详细报告请与业务员联系）   第34页(共38页) 电话：0754-88784177 传真：0754-88888417 （需要详细报告请与业务员联系）   第35页(共38页) 电话：0754-88784177 传真：0754-88888417 （需要详细报告请与业务员联系）   第36页(共38页) 电话：0754-88784177 传真：0754-88888417 （需要详细报告请与业务员联系）   第37页(共38页) 电话：0754-88784177 传真：0754-88888417 附录4：体系证书   第38页(共38页)
