山东晶导微电子有限公司
Jingdao Microelectronics

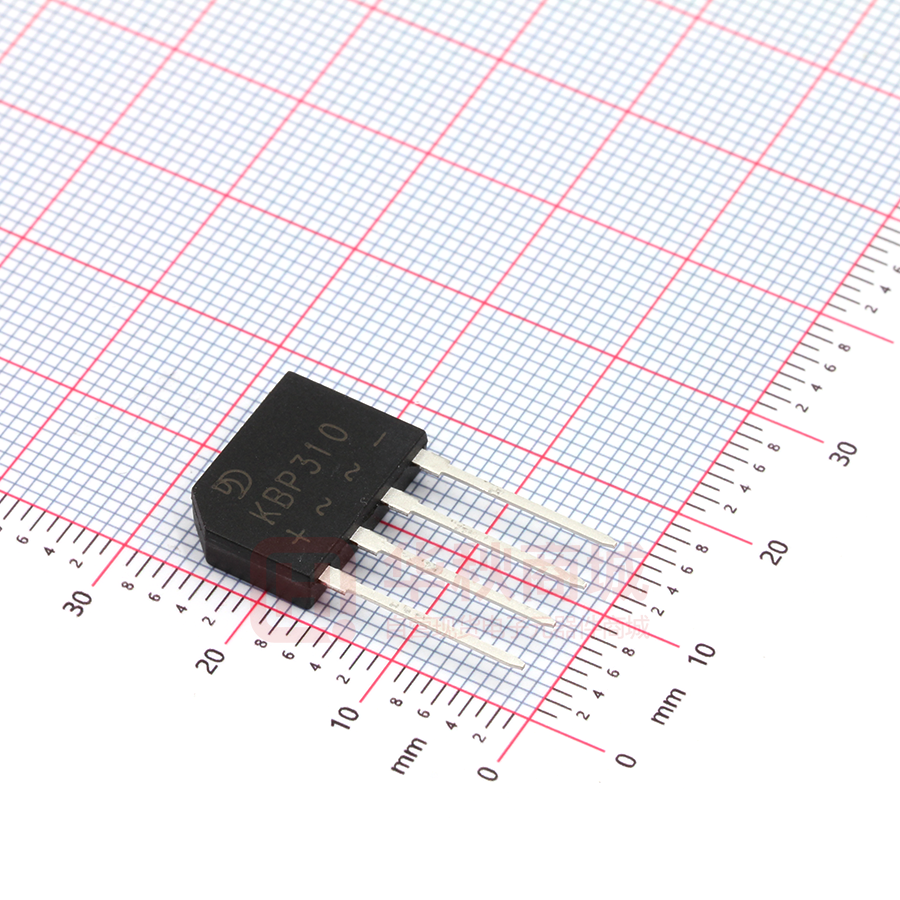

KBP3005 thru KBP310
REVERSE VOLTAGE - 50 to 1000 Volts
FORWARD CURRENT - 3.0 Amperes
GLASS PASSIVATED BRIDGE RECTIFIERS
KBP
FEATURES
Rating to 1000V PRV
Ideal for printed circuit board
Reliable low cost construction utilizing molded plastic
technique
The plastic material has UL flammability classification
94V#0
MECHANICAL DATA
Polarity : As marked on body
Weight : 0.05 ounces, 1.52 grams
Mounting position : Any
+
~
~
-
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25℃ ambient temperature unless otherwise specified.
CHARACTERISTICS
Maximum Repetitive Peak Reverse Voltage
Maximum RMS Voltage
Maximum DC Blocking Voltage
Maximum Average Forward Rectified
(With heatsink)
(Without heatsink)
Current @TC=105°C
Peak Forward Surge Current
@ Tj = 25 ℃
8.3ms single half sine-wave
Peak Forward Surge Current
@ Tj = 25 ℃
1.0ms single half sine-wave
SYMBOL
KBP
3005
KBP
301
KBP
302
KBP
304
KBP
306
KBP
308
KBP
310
UNIT
VRRM
50
100
200
400
600
800
1000
V
VRMS
35
70
140
280
420
560
700
V
VDC
50
100
200
400
600
800
1000
V
I(AV)
3.0
1.9
A
IFSM
55
A
IFSM
110
A
VF
1.1
V
IR
5.0
500
uA
Maximum Forward Voltage at 3.0A DC
Maximum DC Reverse Current at rated
Blocking Voltage
@Tj=25°C
@Tj=125°C
2
I t Rating for fusing (3ms≦t ≦8.3ms)
I t
2
17.5
A S
Typical Junction Capacitance per element (Note 1)
CJ
60
pF
RΘJC
RΘJL
RΘJA
RΘJC
RΘJL
RΘJA
10
12
30
12
18
40
TJ
-55 to +150
°C
TSTG
-55 to +150
°C
Typical thermal resistance
(Unit mounted on 30mmx30mmx1mm Copper plate heatsink.)
Typical thermal resistance (without heatsink)
Operation Temperature Range
Storage Temperature Range
2
°C/W
°C/W
Note: (1) Measured at 1.0MHz and applied reverse voltage of 4.0V DC.
1
Version: 0
山东晶导微电子有限公司
Jingdao Microelectronics
KBP3005 thru KBP310
FIG.2- MAXIMUM NON-REPETITIVE SURGE
CURRENT
FIG.1- FORWARD CURRENT DERATING CURVE
3
80
70
PEAK FORWARD SURGE CURRENT, (A)
AVERAGE FORWARD CURRENT, (A)
Heat sink : 30*30*1 mm Copper plate
2.5
2
Without heat sink
1.5
1
0.5
60
50
40
30
20
10
RESISTIVE OR INDUCTIVE LOAD
0
Single Half-Sine-Wave
0
0
25
50
75
100
125
150
1
10
CASE TEMAERATURE, (°C)
FIG.3- TYPICAL JUNCTION CAPACITANCE
FIG.4- TYPICAL FORWORD CHARACTERISTICS
100
INSTANTANEOUS FORWARD CURRENT, (A)
100
10
Tj=25°C, f=1MHz
1
10
Tj=125°C
Tj=25°C
1
PULSE WIDTH : 300us
0.1
1
10
100
0.4
0.6
REVERSE VOLTAGE, (V)
0.8
1
1.2
1.4
1.6
INSTANTANEOUS FORWARD VOLTAGE, (V)
FIG.5- TYPICAL REVERSE CHARACTERISTICS
1000
INSTANTANEOUS REVERSE CURRENT, (uA)
CAPACITANCE, (pF)
100
NUMBER OF CYCLES AT 60Hz
Tj=125°C
100
10
1
0.1
Tj=25°C
0.01
0
100
200
300
400
500
600
700
800
900
RAT ED PEAK REVERSE VOLT AGE, (V)
2
Version: 0
山东晶导微电子有限公司
Jingdao Microelectronics
KBP3005 thru KBP310
KBP Package Outline Dimensions
KBP
MIN.
MAX.
A
14.25
14.75
B
3.35
3.65
C
10.20
10.60
D
14.25
14.73
d
1.40
1.70
E
1.80
2.20
DIM.
F
0.80
1.10
G
3.56
4.06
H
0.35
0.55
I
1.22
1.42
J
0.76
0.86
K
+
~
~
-
2.7 x 45° (Typ)
L
#
3°
M
#
2°
All Dimensions in millimeter
3
Version: 0
