山东晶导微电子股份有限公司

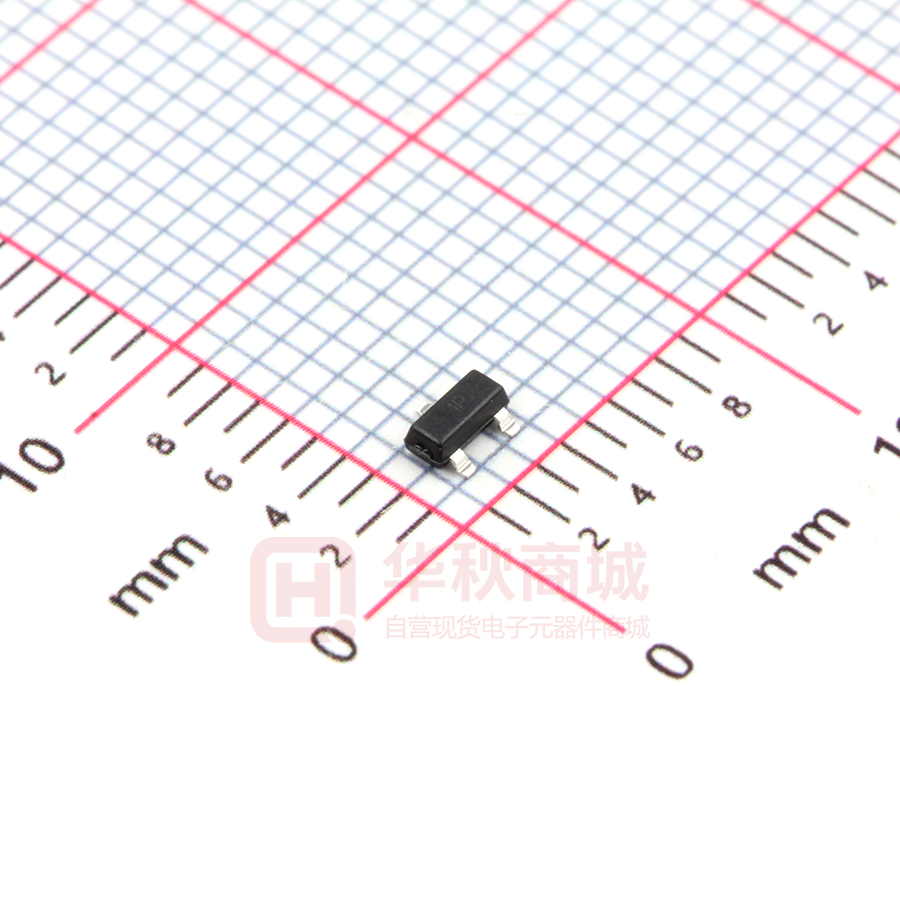

MMBT2222A
Jingdao Microelectronics co.LTD
SOT-23
MMBT2222A
NPN TRANSISTOR
3
FEATURES
• Epitaxial planar die construction
• Complementary PNP Type available(MMBT2907A)
1
MAXIMUM RATINGS (Ta=25℃ unless other wise noted)
Parameter
Collector–Base Voltage
Collector–Emitter Voltage
Emitter–Base Voltage
Collector Current — Continuous
Collector Power Dissipation
Thermal Resistance From Junction
To Ambient
Operation Junction and Storage
Temperature Range
Symbol
Value
Unit
V CBO
V CEO
V EBO
IC
PC
75
40
6
600
300
V
V
V
mA
mW
R thJA
417
℃/W
T J ,T stg
-55~+150
℃
2
1.BASE
2.EMITTER
3.COLLECTOR
CLASSIFICATION OF h FE
Rank
L
H
Range
100-200
200-300
Marking
1P
ELECTRICAL CHARACTERISTICS (TA = 25°C unless otherwise noted.)
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V (BR)CBO
I C = 10uA, I E = 0
75
V
Collector-emitter breakdown voltage
V (BR)CEO
I C = 10 mA, I B = 0
40
V
Emitter-base breakdown voltage
V (BR)EBO
I E = 10uA, I C = 0
6
V
Collector cut-off current
Collector cut-off current
I CBO
V CB = 60V, I E = 0
0.01
uA
I CEX
V CE = 30V, V BE(off) =3V
0.01
uA
Emitter cut-off current
I EBO
V EB = 3V, I C =0
0.1
uA
h FE1
V CE = 10V, I C =150mA
100
h FE2
V CE = 10V, I C = 0.1mA
40
h FE3
V CE = 10V, I C = 500mA
42
V CE(sat)
V BE(sat)
I C = 500mA, I B = 50mA
I C = 150mA, I B = 15mA
Transition frequency
fT
V CE = 20V, I C = 20mA,
f=100MHz
Delay time
td
Rise time
tr
Storage time
ts
Fall time
tf
DC current gain
Collector-emitter saturation voltage
Base-emitter saturation voltage
2020.10
300
1.0
0.3
2.0
1.2
V
V
MH Z
300
V C C =30V,V BE(off) =-0.5V
I C =150mA, I B1 =15mA
10
ns
25
ns
V CC = 30V, I C = 150mA
I b1 =- I B2 = 15mA
225
ns
60
ns
www.sdjingdao.com
Page 1 of 4
山东晶导微电子股份有限公司
MMBT2222A
Jingdao Microelectronics co.LTD
TYPICAL CHARACTERICS
1mA
COMMON
EMITTER
T a =25℃
0.20
0.9mA
0.8mA
0.7mA
0.6mA
0.9mA
0.5mA
0.10
0.4mA
0.3mA
0.2mA
I B =0.1mA
0
2
4
6
8
10
12
400
200
0
25
CAPACITANCE C (pF)
f=1MHz
I E=0/ Ic=0
Ta=25℃
100
C ib
10
C ob
1
10
20
COLLECTOR-EMITTER SATURATION
VOLTAGE V CEsat (V)
Fig.4
C ob / C ib —— V CB / V EB
1000
0
0.1
150
V CEsat —— I C
0.2
0.1
Τ α =25℃
β=10
0
1
h FE --Ic
10
100
1000
Fig.6
V BEsat —— I C
1.6
100
10
0.1
BASE-EMITTER SATURATION
VOLTAGE V BEsat (V)
DC CURRENT GAIN h FE
125
I C , COLLECTOR CURRENT (mA)
COMMON EMITTER
V CE =6V
1.2
Τ α =25℃
0.8
0.4
β=10
0
1
10
100
1000
Fig.8
I C —— V BE
1000
100
T a =100℃
10
T a =25℃
1
0.1
0
0.2
0.4
0.6
500
600
I C , COLLECTOR CURRENT (mA)
TRANSITION FREQUENCY f T (MHz)
Fig.7
100
10
1
I C , COLLECTOR CURRENT (mA)
COLLECTOR CURRENT I C (mA)
100
0.3
1000
f T ——I C
1000
100
0.8
COMMON EMITTER
V CE =10V f=100MHz
T a =25℃
10
1
10
50
80
I C , COLLECTOR CURRENT (mA)
BASE-EMMITER VOLTAGE V BE (V)
2020.10
75
0.4
REVERSE BIAS VOLTAGE V (V)
Fig.5
50
AMBIENT TEMPERATURE Ta ( ℃)
COLLECTOR-EMITTER VOLTAGE V CE (V)
Fig.3
P C —— T a
Fig.2
COLLECTOR POWER DISSIPATION
Pc (mW)
COLLECTOR CURRENT I C (mA)
Fig.1 Static characteristics
0.25
www.sdjingdao.com
Page 2 of 4
山东晶导微电子股份有限公司
MMBT2222A
Jingdao Microelectronics co.LTD
SOT-23 Package Outline Dimensions
e
∠ALL ROUND
A
D
e
M
e
E
C
a
L1
L
HE
SOT-23 mechanical data
UNIT
mm
mil
A
C
D
E
HE
max 1.1 0.15 1.4 3.0
2.6
min 0.9 0.08 1.2 2.8
2.2
e
M
L
L1
a
∠
0.5 1.95 0.55 0.36 0.0
(ref) (ref)
0.3 1.7
0.15
12°
max 43
6
55
118 102
20
77
min 35
3
47
110
12
67
87
22
14 0.0
(ref) (ref)
6
Marking
The recommended mounting pad size
0.8
(0.031)
Type number
Marking code
MMBT2222A
1P
0.9
(0.039)
0.95
(0.037)
0.95
(0.037)
2.0
(0.079)
mm
Unit :
(inches)
2020.10
201010
Page 3 of 4
山东晶导微电子股份有限公司
MMBT2222A
Jingdao Microelectronics co.LTD
SOT-23 Packing
1.The method of packaging and dimension are shown as below figure. (Dimension in mm)
7 inX8 mm
Cover Tape
3,000 pcs per reel
Carrier Tape
SOT-23
220mm
8 reels per box
24,000 pcs per box
5 boxes per carton
120,000 pcs per carton
105 mm
m
mm
m
210
5m
0m
18
55
180
mm
SOT-23 Embossed Carrier Tape
SOT-23 Tape Leader and Trailer
2020.10
www.sdjingdao.com
Page 4 of 4
