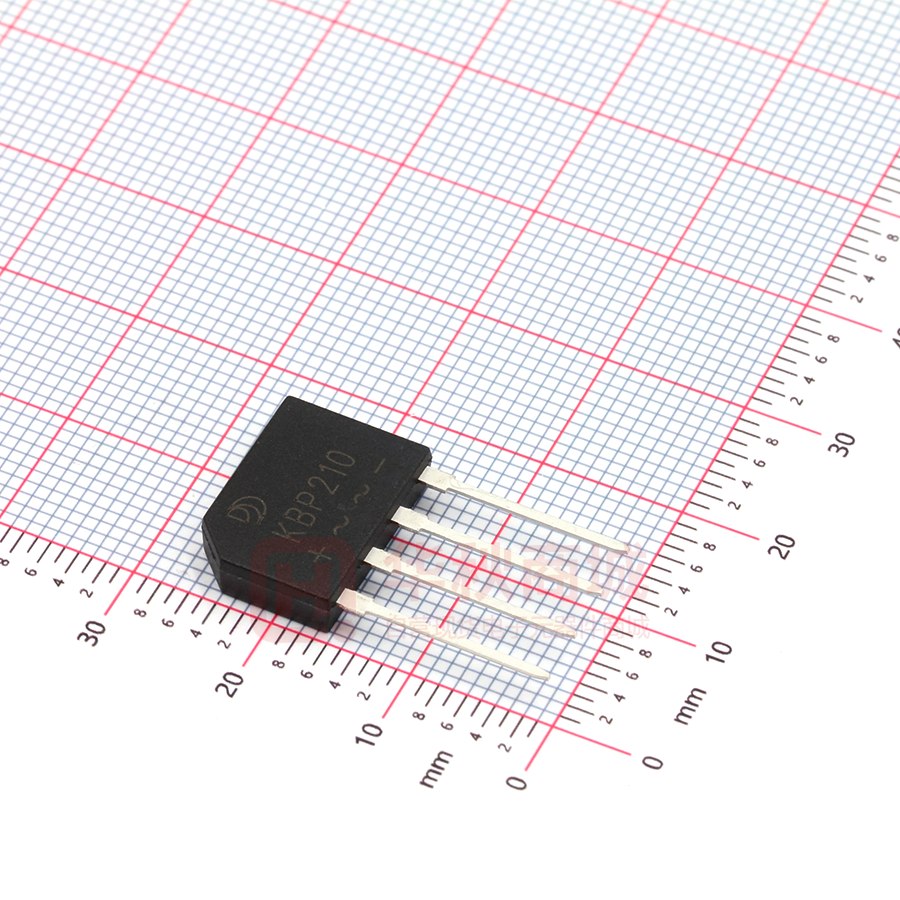

KBP2005 thru KBP210
REVERSE VOLTAGE - 50 to 1000 Volts
FORWARD CURRENT - 2.0 Amperes
GLASS PASSIVATED BRIDGE RECTIFIERS
KBP
FEATURES
Rating to 1000V PRV
Ideal for printed circuit board
Reliable low cost construction utilizing molded plastic
technique
The plastic material has UL flammability classification
94V#0
MECHANICAL DATA
Polarity : As marked on body
Weight : 0.05 ounces, 1.52 grams
Mounting position : Any
+
~
~
-
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25℃ ambient temperature unless otherwise specified.
SYMBOL
KBP
2005
KBP
201
KBP
202
KBP
204
KBP
206
KBP
208
KBP
210
UNIT
Maximum Repetitive Peak Reverse Voltage
VRRM
50
100
200
400
600
800
1000
V
Maximum RMS Voltage
VRMS
35
70
140
280
420
560
700
V
VDC
50
100
200
400
600
800
1000
V
CHARACTERISTICS
Maximum DC Blocking Voltage
Maximum Average Forward Rectified Current @TC=100°C
Peak Forward Surge Current
8.3ms single half sine-wave
@ Tj = 25 ℃
Peak Forward Surge Current
@ Tj = 25 ℃
1.0ms single half sine-wave
@ TJ = 125℃
I(AV)
2.0
A
IFSM
45
A
IFSM
80
100
A
VF
1.1
V
IR
5.0
500
uA
Maximum Forward Voltage at 2.0A DC
Maximum DC Reverse Current at rated
Blocking Voltage
@Tj=25°C
@Tj=125°C
I t Rating for fusing (3ms≦t ≦8.3ms)
2
I t
2
17.5
A S
Typical Junction Capacitance per element (Note 1)
CJ
25
pF
RΘJC
10
RΘJL
18
RΘJA
40
TJ
-55 to 150
°C
TSTG
-55 to 150
°C
Typical thermal resistance (Note 2)
Operation Temperature Range
Storage Temperature Range
2
°C/W
Note: (1) Measured at 1.0MHz and applied reverse voltage of 4.0V DC.
(2) Thermal Resistance Junction to Case, Lead and Ambient.
1
Version: 0
山东晶导微电子有限公司
Jingdao Microelectronics
KBP2005 thru KBP210
PEAK FORWARD SURGE CURRENT,
AMPERES
AVERAGE FORWARD CURRENT
AMPERES
FIG.1 # FORWARD CURRENT DERATING CURVE
2.0
1.0
0
0
100
50
150
FIG.2 # MAXIMUM NON-REPETITIVE SURGE CURRENT
45
40
35
30
25
20
15
10
Single Half#Sine#Wave
05
0
1
2
5
TEMPERATURE , C
50
100
NUMBER OF CYCLES AT 60Hz
FIG.4 # TYPICAL FORWARD CHARACTERISTICS
FIG.3 # TYPICAL JUNCTION CAPACITANCE
100
INSTANTANEOUS FORWARD CURRENT ,(A)
10
10
Vsig=50mV p#p
TJ = 25 C, f= 1MHz
1.0
0.1
TJ = 25 C
PULSE WIDTH 300us
.01
1.0
0.1
1.0
4
100
10.0
0
REVERSE VOLTAGE , VOLTS
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
1.8
INSTANTANEOUS FORWARD VOLTAGE , VOLTS
FIG.5 # TYPICAL REVERSE CHARACTERISTICS
1000
INSTANTANEOUS REVERSE CURRENT ,(uA)
CAPACITANCE , (pF)
20
10
TJ = 125 C
100
10
1.0
TJ = 25 C
0.1
0.01
0
20
40
60
80
100
120
140
PERCENT OF RATED PEAK REVERSE VOLTAGE, (%)
2
Version: 0
山东晶导微电子有限公司
Jingdao Microelectronics
KBP2005 thru KBP210
KBP Package Outline Dimensions
KBP
MIN.
MAX.
A
14.25
14.75
B
3.35
3.65
C
10.20
10.60
D
14.25
14.73
d
1.40
1.70
E
1.80
2.20
DIM.
F
0.80
1.10
G
3.56
4.06
H
0.35
0.55
I
1.22
1.42
J
0.76
0.86
K
+
~
~
-
2.7 x 45° (Typ)
L
#
3°
M
#
2°
All Dimensions in millimeter
3
Version: 0
