山东晶导微电子股份有限公司
MMBT3906
Jingdao Microelectronics co.LTD

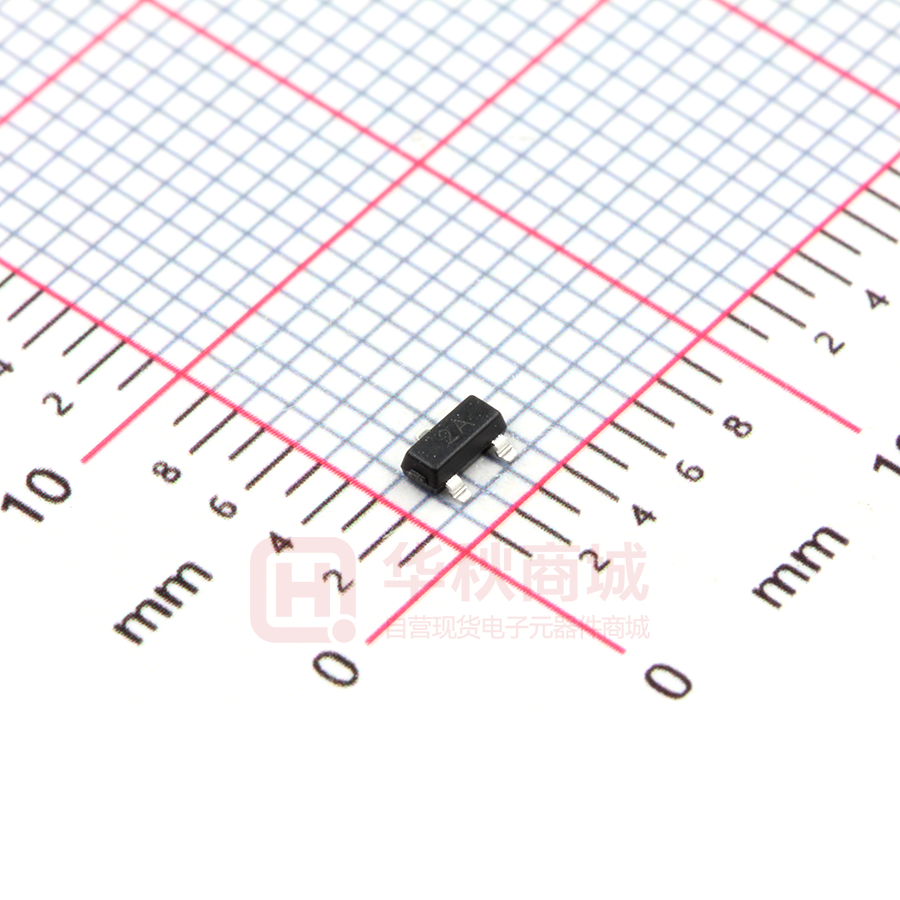

SOT-23
MMBT3906
PNP TRANSISTOR
3
FEATURES
• As complementary type, the NPN transistor
MMBT3904 is Recommended
• Epitaxial planar die construction
1
MAXIMUM RATINGS (Ta=25℃ unless other wise noted)
Parameter
Collector–Base Voltage
Collector–Emitter Voltage
Emitter–Base Voltage
Collector Current — Continuous
Collector Dissipation
Thermal Resistance From Junction
To Ambient
Operation Junction and Storage
Temperature Range
Symbol
Value
Unit
V CBO
V CEO
V EBO
IC
PC
-40
-40
-5
-0.2
0.2
V
V
V
A
W
R thJA
625
℃/W
T J ,T stg
-55~+150
℃
2
1.BASE
2.EMITTER
3.COLLECTOR
ELECTRICAL CHARACTERISTICS (TA = 25°C unless otherwise noted.)
Parameter
Symbol
Test conditions
Max
Min
Unit
Collector-base breakdown voltage
V (BR)CBO
I C =-10uA, I E = 0
-40
V
Collector-emitter breakdown voltage
V (BR)CEO
I C =-1 mA, I B = 0
-40
V
Emitter-base breakdown voltage
V (BR)EBO
I E =-10uA, I C = 0
-5
V
Collector cut-off current
I CBO
V CB =-40V, I E = 0
Collector cut-off current
I CEX
Emitter cut-off current
-100
nA
V CE =-30V, V CE =-3V
-50
nA
I EBO
V EB =-5V, I C = 0
-100
nA
h FE1
V CE =-1V, I C =-10mA
100
h FE2
V CE =-1V, I C =-50mA
60
h FE3
V CE =-2V, I C =-100mA
30
Collector-emitter saturation voltage
V CE(sat)
I C =-50mA, I B =-5mA
-0.3
V
Base-emitter saturation voltage
V BE(sat)
I C =-50mA, I B =-5mA
V C E =-20V, I C =-10mA,
f=100MHz
-0.95
V
DC current gain
Transition frequency
fT
Delay time
td
Rise time
tr
Storage time
ts
Fall time
tf
300
MHZ
300
V CC =-3V, V BE =-0.5V
I C =-10mA,I B1 = I B2 =- 1mA
V CC =-3V, I C =-10mA
I B1 = I B2 =- 1mA
35
ns
35
ns
225
ns
75
ns
CLASSIFICATION O F h FE ( 1 )
HFE
RANK
RANGE
2020.10
100-300
L
100-200
www.sdjingdao.com
H
200-300
Page 1 of 4
山东晶导微电子股份有限公司
MMBT3906
Jingdao Microelectronics co.LTD
TYPICAL CHARACTERICS
COMMON
EMITTER
T a =25℃
-80
I B =-500uA
I B =-450uA
I B =-400uA
I B =-350uA
I B =-300uA
I B =-250uA
I B =-200uA
-40
I B =-150uA
I B =-100uA
I B =-50uA
-0
-4
-8
-12
-16
-20
-24
400
200
0
25
CAPACITANCE C (pF)
f=1MHz
I E=0/ Ic=0
Ta=25℃
C ob
C ib
1
0.1
-0.1
-1
-10
-20
COLLECTOR-EMITTER SATURATION
VOLTAGE V CEsat (mV)
Fig.4
C ob / C ib —— V CB / V EB
100
10
V CEsat —— I C
Τ α =25℃
-10
-1
β=10
-0.1
-1
-10
-100
-1000
Fig.6
V BEsat —— I C
-1.6
BASE-EMITTER SATURATION
VOLTAGE V BEsat (V)
DC CURRENT GAIN h FE
150
-100
h FE --Ic
COMMON EMITTER
V CE =-1V
300
200
100
10
-0.1
-1.2
Τ α =25℃
-0.8
-0.4
β=10
-0
-10
-1
-100
-200
Fig.8
TRANSITION FREQUENCY f T (MHz)
-1000
-100
T a =100℃
-10
T a =25℃
-1
-0.1
-0
-0.2
-0.4
-0.6
-0.8
-1.0
-200
-300
I C , COLLECTOR CURRENT (mA)
I C —— V BE
Fig.7
-100
-10
-1
I C , COLLECTOR CURRENT (mA)
COLLECTOR CURRENT I C (mA)
125
I C , COLLECTOR CURRENT (mA)
400
f T —— I C
600
V CE=-20V
Ta=25℃
400
Τ α =25℃
200
-1.2
-1
-10
-100
-200
-300
I C , COLLECTOR CURRENT (mA)
BASE-EMMITER VOLTAGE V BE (V)
2020.10
100
-1000
REVERSE BIAS VOLTAGE V (V)
Fig.5
75
50
AMBIENT TEMPERATURE Ta ( ℃)
COLLECTOR-EMITTER VOLTAGE V CE (V)
Fig.3
P C —— T a
Fig.2
COLLECTOR POWER DISSIPATION
Pc (mW)
COLLECTOR CURRENT I C (mA)
Fig.1 Static characteristics
-100
www.sdjingdao.com
Page 2 of 4
山东晶导微电子股份有限公司
MMBT3906
Jingdao Microelectronics co.LTD
SOT-23 Package Outline Dimensions
e
∠ALL ROUND
A
D
e
M
e
E
C
a
L1
L
HE
SOT-23 mechanical data
UNIT
mm
mil
A
C
D
E
HE
max 1.1 0.15 1.4 3.0
2.6
min 0.9 0.08 1.2 2.8
2.2
e
M
L
L1
a
∠
0.5 1.95 0.55 0.36 0.0
(ref) (ref)
0.3 1.7
0.15
12°
max 43
6
55
118 102
20
77
min 35
3
47
110
12
67
87
22
14 0.0
(ref) (ref)
6
Marking
The recommended mounting pad size
0.8
(0.031)
Type number
Marking code
MMBT3906
2A
0.9
(0.039)
0.95
(0.037)
0.95
(0.037)
2.0
(0.079)
mm
Unit :
(inches)
2020.10
201012
Page 3 of 4
山东晶导微电子股份有限公司
MMBT3906
Jingdao Microelectronics co.LTD
SOT-23 Packing
1.The method of packaging and dimension are shown as below figure. (Dimension in mm)
7 inX8 mm
Cover Tape
3,000 pcs per reel
Carrier Tape
SOT-23
220mm
8 reels per box
24,000 pcs per box
5 boxes per carton
120,000 pcs per carton
105 mm
m
mm
m
210
5m
0m
18
55
180
mm
SOT-23 Embossed Carrier Tape
SOT-23 Tape Leader and Trailer
2020.10
www.sdjingdao.com
Page 4 of 4
