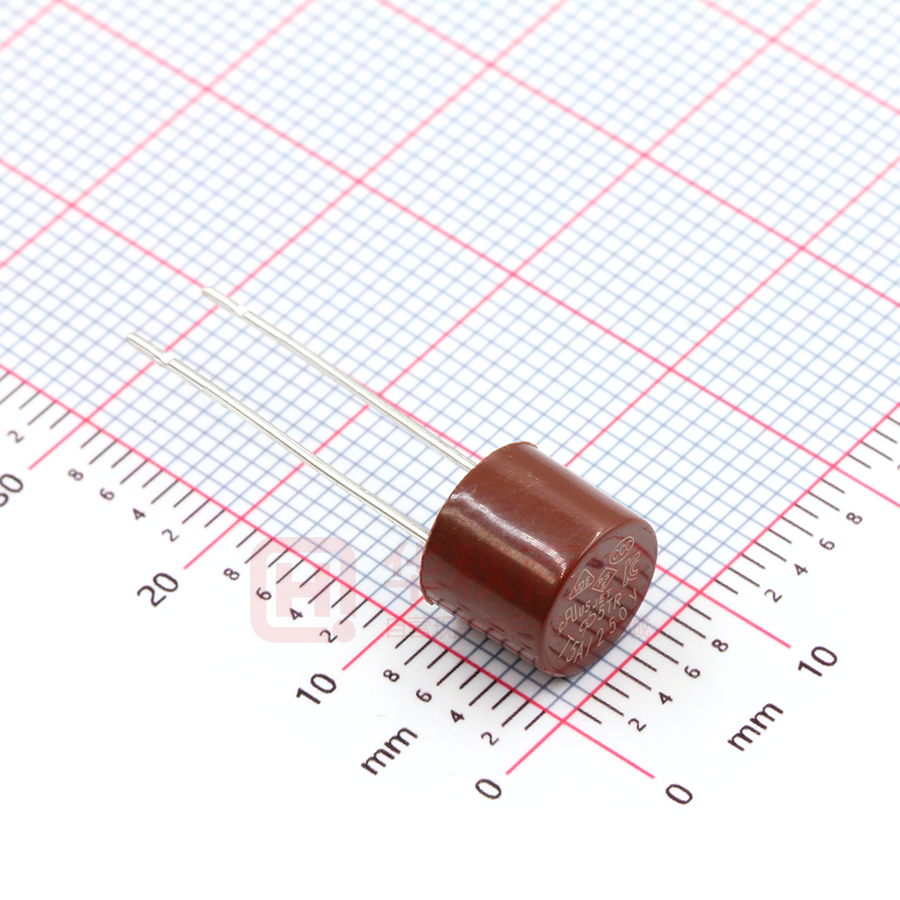

5TR.50002R1BT

旭程电子（深圳）有限公司 XC Electronics（ShenZhen）Corp.,Ltd. 5TR 产品规格书 1．适用范围 本保险丝适用于保护家用电器、电子仪器,电源供应器、显示器等。 2．材料 壳体：塑胶 熔丝：合金 引脚：镀锡铜线 3．结构尺寸 3.1 壳体 壳体应印字清晰，且无开裂、位移等不良。 阻燃等级：94V0 3.2 端子 5TR 保险丝端子应固定牢固，产品未被损坏时，端子就不可能被拆卸。 端子应承受如下的作用力而没有损坏： 拉力试验：固定壳体，对引脚施加大小为 10N 的水平拉力，保险丝应无任何损坏。 推力试验：固定壳体，对引脚施加大小为 2N 的水平推力，保险丝应无任何损坏。 弯曲试验：本试验只适用于引脚长度大于 5mm 的产品，在距离壳体 2～3mm 的地方将引脚 弯折 90°1 次，并施加大小为 5N 的拉力，保险丝应无任何损坏。 4．电气特性 4.1 测试条件 全部测试条件都应在下列大气条件下进行： --温度 15℃～35℃; --相对湿度：45%～75%； --大气压力：8.6x104 改定日期 08.9.1 Pa～1.06x10 5 制定日期 Pa 05.7.12 页次 Page 1 of 2 旭程电子（深圳）有限公司 XC Electronics（ShenZhen）Corp.,Ltd. 4.2 预飞弧/时间电流特性 熔断时间 测试电流 Min 最小 150% 210% 275% 400% 1000% Max 最大 1h 2min 10s 3s 150ms 400ms 150ms 20ms 5. 分断能力 用 AC 250V 35A 或 10In(取其中最大者，In 代表保险丝额定电流)电路做分断能力 测试，保险丝分断电路后，不应出现壳体破裂（注：壳体可出现裂纹但不应脱离保险管）、穿 孔、标记难以辨认等现象，两脚的绝缘电阻应不小于 0.1MΩ。 6．标志 1）额定电流； 2）额定电压； 3）特性符号 T； V 4) 安全认证标志 E 5）本体上应印有本司标 。 7．包装 改定日期 08.9.1 制定日期 05.7.12 页次 Page 2 of 2
