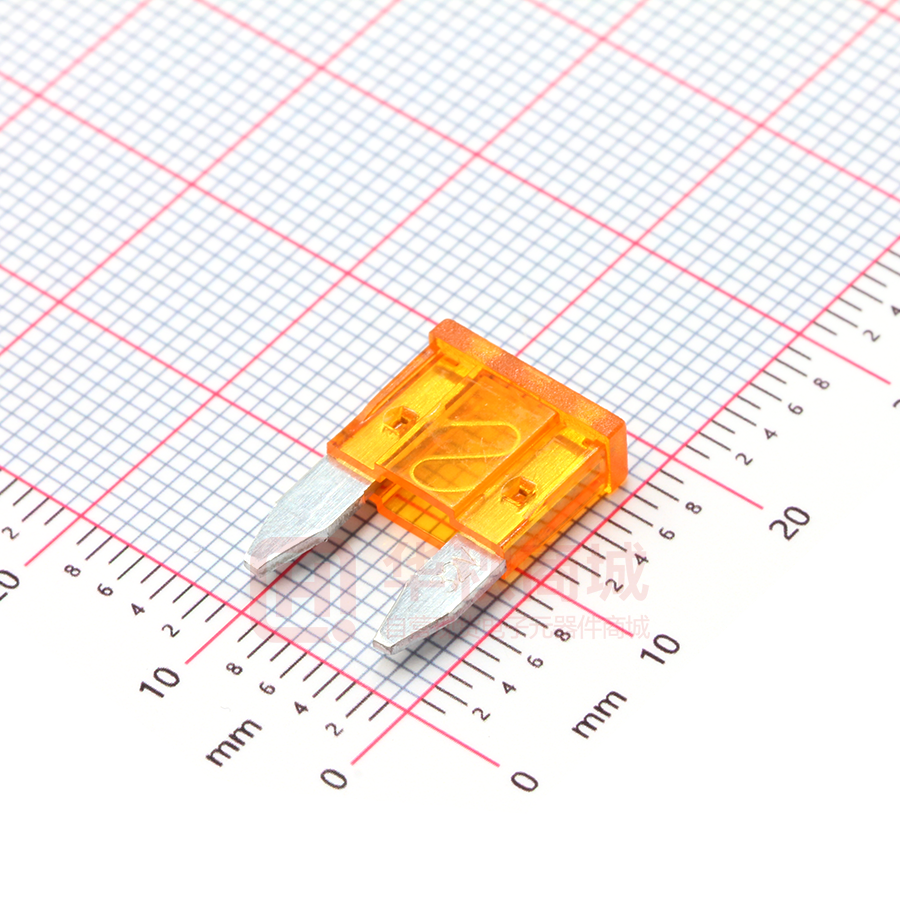

9C.5000301ZG(小型)

产品规格书 1．适用范围 本插片熔断器适用汽车电器、电子设备的短路或过载保护等。 2．相关标准 本产品适用的相关标准是：QC/T420-2004 4．原材料 部 件 绝缘体 熔断体 材 料 耐高温塑料 锌合金 5．尺寸与结构 5.1 尺寸见附图纸 5.2 绝缘体 绝缘体本体无杂色、破裂、缺损等现象，半透明可辨其内部的熔断体。并 且与熔断体结合牢固可靠，保证在产品未被损坏时，任一部件不能被卸脱。 6．电气特性 6.1 测试条件 全部的测试都应在 23±5℃环境温度下进行。 6.2 时间/电流特性 额定电流 工作电压 （A） （V） 所有 32V 1.1In 100h* 熔断特性（熔断时间） 1.35In 2In 3.5In 6In 0.75S～ 0.15S～ 0.04S ～ 0.02S～ 1800S 5S 0.5S 0.1S *出厂检验时不作此项测试，只在型式检验时进行测试。 6.3 断流熔量 在施加 DC32V 1000A±5%的试验电流（不受影响的短路电流）后，熔断 器应能正常断开。 熔断器不能出现下列现象： 1）持续电弧； 2）由电弧引起的损害，以及从绝缘体中漏出来的残余保险丝所导致的 伤害； 3）标志的字迹模糊； 4）标志色无法识别。 熔断器熔断后，最大泄露电流为 0.3mA. 7. 温度测试 熔断器通以 100%倍额定电流的条件下进行温度测试，通电 15 分钟后，测量 输入输出端子最高温度须符合下表要求。 额定电流 （A） 温度 TN，℃ (Max) 1 2 3 4 5 7.5 10 15 20 25 30 60 60 60 60 60 70 75 100 125 150 170 经过测试后的熔断体，不得出现下列情况： 1）绝缘体熔化或燃烧； 2）保险丝和绝缘体融合在一起； 3）输入输出端子和绝缘体之间的结合松动或失效。 8．产品标志 保险丝上的标志应包含额定电流且易于看清。 10．客户特别要求。 拟制：彭丹 07.8.16 审核： 批准： 35 40 45
