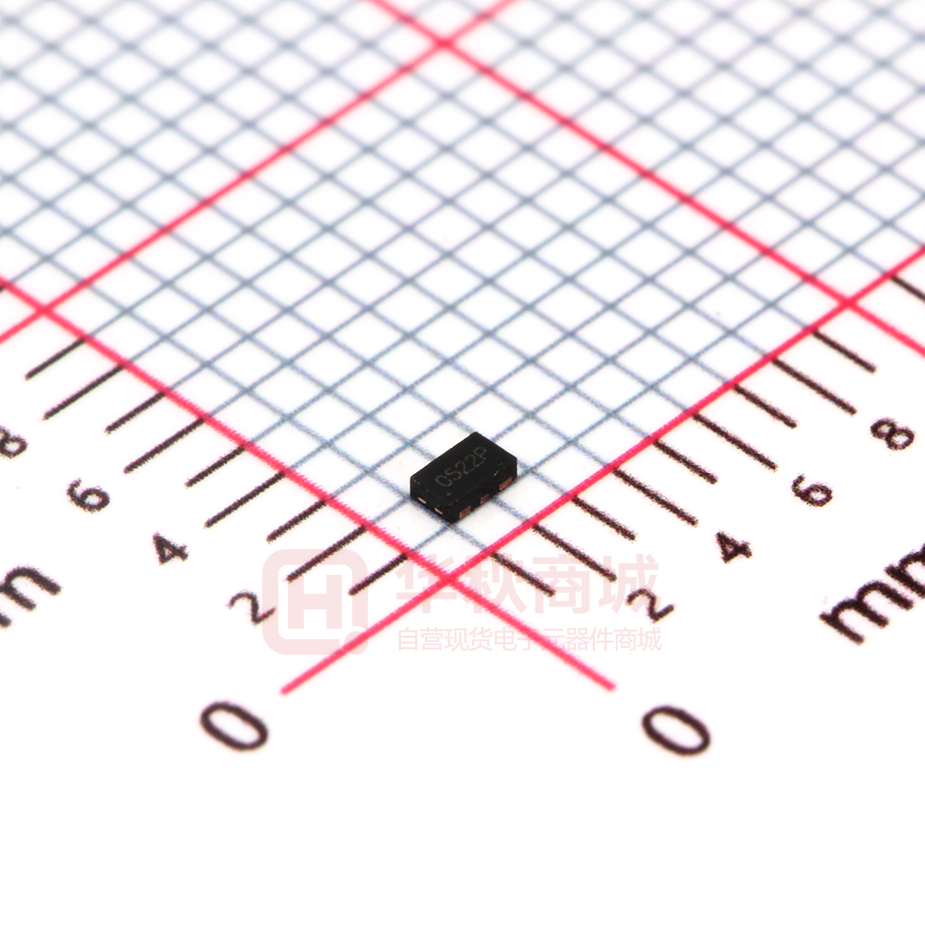

RCLAMP0522P
TVS Protection Array
Features
Schematic & PIN Configuration
Solid-state silicon-avalanche technology
Low operating and clamping voltage
4
4
5
6
Up to four I/O Lines of Protection
Ultra low capacitance: 0.25pF typical(I/O to I/O)
Low Leakage
3
2
1
Low operating voltage:5V
Flow-Through design
SLP1610P4
Mechanical Characteristics
Iden tifi caion
Pin
SLP1610P4 package
1 ,2
Input lin e
Molding compound flammability rating: UL
5,6
Out pu t Lin es
( No I nte rn al Co nn ection)
3, 4
Groun d
94V-0
Marking: Marking Code
Packaging: Tape and Reel
RoHS Compliant
Circuit Diagram
Applications
Digital Visual Interface(DVI)
MDDI Ports
Display Port TM Interface
PCI Express
High Definition Multi-Media Interface(HDMI)
HDMI Interfaces
Pin 1
Pin 2
Pin 3,4
IEC COMPATIBILITY (EN61000 -4)
Line Protection
IEC 61000-4- 2 (ESD) ± 25kV (air), ± 20kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000 -4-5 (Lightning ) 5A (8/20μs)
1/4
RCLAMP0522P
TVS Protection Array
Absolute Maximum Rating
Rating
Symbol
Value
Units
Peak Pulse Power ( tp =8/20μs )
PPP
100
Watts
Peak Pulse Current ( tp =8/20μs )
Ipp
5
A
Operating Temperature
TJ
-55 to + 125
°C
TSTG
-55 to +150
°C
Storage Temperature
Electrical Parameters (T=25°C)
Symbol
I
Parameter
IPP
Reverse Peak Pulse Current
VC
Clamping Voltage @ IPP
VRWM
IR
VBR
IF
Working Peak Reverse Voltage
VC VBRVRWM
Reverse Leakage Current @ VRWM
Breakdown Voltage @ IT
IT
Test Current
IF
Forward Current
VF
Forward Voltage @ IF
V
IR VF
IT
IPP
Electrical Characteristics
Parameter
Reverse Stand-Off Voltage
Symbol
Conditions
Minimum
Typical
Maximum
Units
5.0
V
VRWM
Any I/O pin to ground
VBR
It = 1mA
Any I/O pin to ground
Reverse Leakage Current
IR
VRWM = 5V, T=25°C
Any I/O pin to ground
0.5
µA
Clamping Voltage
Vc
Ipp=5A, tp=8/20µs
Any I/O pin to ground
15
V
Reverse Breakdown Voltage
Junction Capacitance
Cj
5.6
V
VR = 0V, f = 1MHz
I/O pin to GND
0.6
0.8
pF
VR = 0V, f = 1MHz
Between I/O pins
0.25
0.4
pF
2/4
RCLAMP0522P
TVS Protection Array
Typical Characteristics
Non-Repetitive Peak Pulse Power vs. Pulse Time
Power Derating curve
110
% of Rated Power or IPP
Peak Pulse Power - Ppp (KW)
10
1
100W 8/20µs
Waveform
0.1
100
90
80
70
60
50
40
30
20
10
0
0.01
0.1
1
100
10
1000
0
25
Pulse Duration - tp (us)
Percent of Ipp
80
Clamping Voltage - Vc(V)
90
e -t
50
40
30
Td=IPP /2
20
10
0
5
10
20
15
25
F=1MHz
1
C ( V R ) / CJ ( V R = 0 )
)
2
Line to Line
Line to Gnd
10
Waveform
parameters:
tr=8us
td=20us
5
0
1
2
3
4
Peak Pulse Current - Ipp (A)
Normalized Capacitance vs. Reverse Voltage
0
15
0
30
Time (us)
1.5
1.4
1.3
1.2
1.1
1.0
0.9
0.8
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
150
20
Waveform
Parameters:
tr=8us
td=20us
100
0
125
100
Clamping Voltage vs.Peak Pulse Current
110
60
75
Ambient Temperature - TA (
Pulse Waveform
70
50
3
4
5
Reverse voltage - V R (V)
3/4
5
6
RCLAMP0522P
TVS Protection Array
Outline Drawing – SLP1610P4
b1
D
b
b2
L
E
DIMENSIONS
e
PIN1
INDICATOR
(LASER MARK)
e1
1
DIM
A
A2
A1
b
NOTES:
CONTROLLING DIMENSIONS ARE IN MILLIMETERS (ANGLES IN DEGREES).
MILLIMETERS
INCHES
MIN
MAX
MIN
MAX
D
1.55
1.65
0.061
0.065
E
0.95
1.05
0.037
0.041
L
0.33
0.43
0.013
0.017
b
0.15
0.25
0.006
0.010
b1
0.35
0.45
0.014
0.018
b2
0.25
0.35
0.010
0.014
e
e1
A
A1
A2
0.50BSC
0.020BSC
1.00BSC
0.45
0.039BSC
0.55
0.15REF
0.00
0.018
0.022
0.006REF
0.05
0.000
0.002
NOTES:
DIMENSIONS
P1
P
Y
(C)
(Y1)
G
X
DIM
INCHES
MILLIMETERS
C
0.024
0.60
G
0.004
0.10
P
0.020
0.50
P1
0.039
1.0
X
0.012
0.30
Y
0.020
0.50
Y1
0.063
1.60
4/4
1. CONTROLLING DIMENSIONS ARE IN MILLIMETERS (ANGLES IN
DEGREES).
2. THIS LAND PATTERN IS FOR REFERENCE PURPOSES ONLY.
CONSULT YOUR MANUFACTURING TO ENSURE YOUR COMPANYS
MANNUFACTURING GUIDELINES ARE MET.
