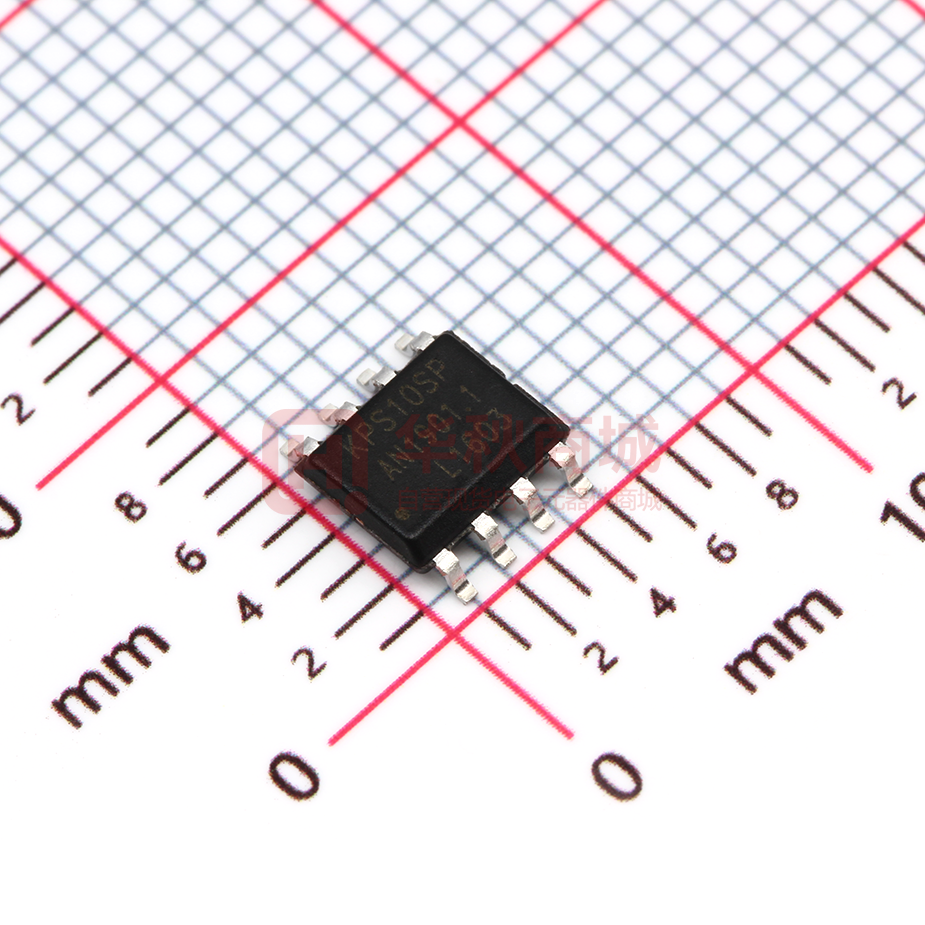

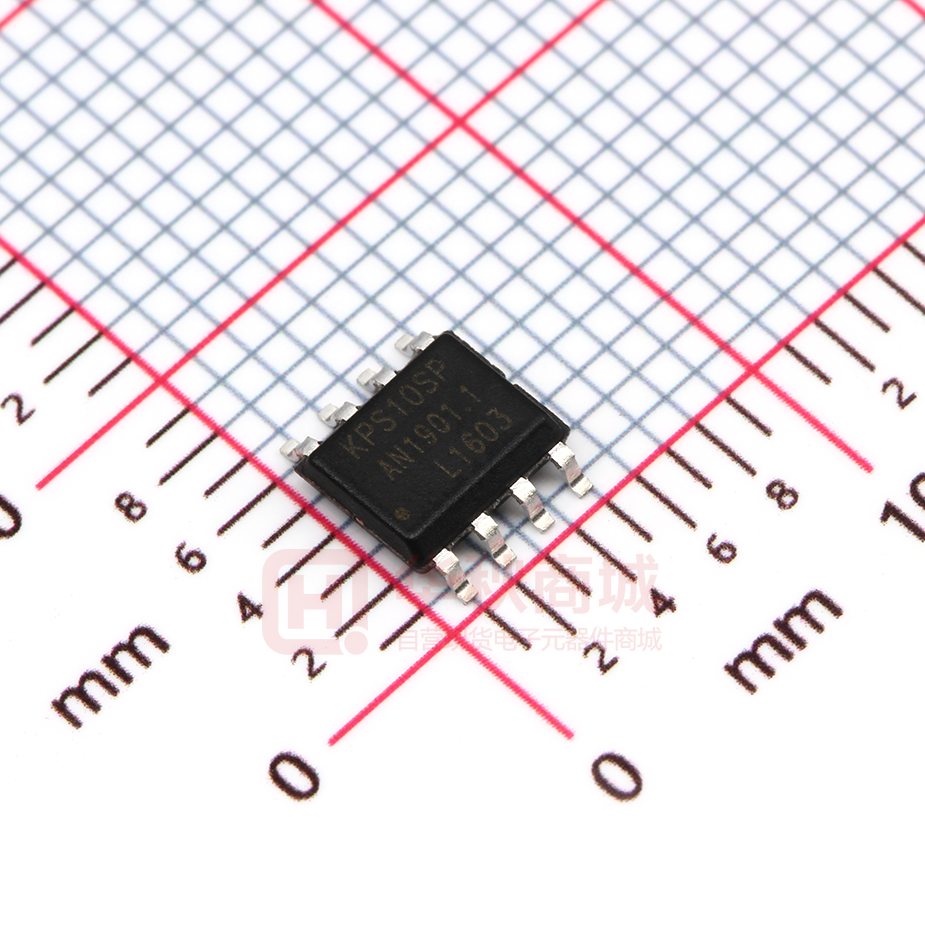

KP3110SPA

KP3110 高性能、低成本离线式 PWM 控制开关 主要特点 产品描述 ⚫ 高精度 5V 默认输出 KP3110 是一款非隔离型 、高集成度且低成本的 ⚫ 集成 500V 高压 MOSFET 和高压启动电路 PWM 功率开关，适用于降压型和升降压型电路。 ⚫ 超低系统成本 ⚫ 支持降压和升降压电路 KP3110 采用高压单晶圆工艺，在同一片晶圆上集 ⚫ 开关式峰值电流模式控制 成有 500V 高压 MOSFET 和采用开关式峰值电流 ⚫ 超低待机功耗小于 50mW 模式控制的控制器。在全电压输入的范围内可以保 ⚫ 超低工作电流，支持小 VDD 电容 证高精度的 5V 默认输出。在芯片内部，振荡器频 ⚫ 集成 31KHz 带抖频功能振荡器 率固定为 31kHz 且带有抖频功能，在保证输出功率 ⚫ 集成软启动电路 的条件下优化了 EMI 效果。同时，芯片设计有轻重 ⚫ 集成式保护功能: 载模式，可轻松获得低于 50Mw 的待机功耗。 ◼ 过载保护 (OLP) KP3110 集成有完备的保护功能：VDD 欠压保护、 ◼ 过热保护 (OTP) 逐周期电流限制、过热保护、过载保护和短路保护 ◼ 逐周期电流限制 (OCP) 等。 ◼ 前沿消隐 (LEB) ◼ VDD 欠压保护 ⚫ 可选封装 TO-92 与 SOT23-3L 典型应用 ⚫ 小家电电源 ⚫ 辅助电源 典型应用电路 降压型电路 + 升降压型电路 + + - *Option DC Input 1 2 3 Drain CS VDD KP3110 - DS_KP3110_REV1.02_CN *Option DC Output - DC Input 1 2 3 Drain CS VDD KP3110 - www.kiwiinst.com ©Kiwi Instruments Corp. Confidential DC Output + 1 KP3110 高性能、低成本离线式 PWM 功率开关 管脚封装 KP3110 Drain CS VDD TO-92 SOT23-3L Y: 年份代码 WW:周代码，01-52 Z: 流水码, 1-9 or A-Z Y:年份代码 WW:周代码，01-52 Z: 流水码, 1-9 or A-Z 产品标记 3 KW10L YWWZ 10YWWZ 1 2 TO-92 SOT23-3L 封装类型 最大输出电流@85-265Vac TO-92 220mA SOT23-3L 200mA 典型功率表 备注: 1. 默认 5V 降压型输出。 2. 实际输出功率取决于输出电压和散热条件。 管脚功能描述 TO-92 SOT23-3L 名称 I/O 描述 1 1 Drain P 内部高压 MOSFET 的漏极 3 2 VDD P 芯片的供电管脚 2 3 CS P 芯片的参考地，也是峰值电流检测管脚 DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 2 KP3110 高性能、低成本离线式 PWM 功率开关 订货信息 型号 描述 KP3110LPA TO-92, 无铅、编带盘装, 2000 颗/盒(卷) KP3110LGA SOT23-3L, 无卤、编带盘装, 3000 颗/卷 DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 3 KP3110 高性能、低成本离线式 PWM 功率开关 极限参数 (备注 1) 参数 数值 单位 7 V -0.3 to 500 V 封装热阻---结到环境 (TO-92) 120 ℃/W 封装热阻---结到环境 (SOT23-3L) 260 ℃/W 最高芯片工作结温 150 ℃ -65 to 150 ℃ 管脚温度 (焊接 10 秒) 260 ℃ ESD 能力 (人体模型) 3 kV 数值 单位 -40 to 125 ℃ VDD 直流供电电压 Drain 管脚 储藏温度 推荐工作条件 参数 芯片工作结温 电气参数 (无特殊注明，环境温度为 25 ℃) 符号 参数 测试条件 最小 典型 最大 单位 150 300 uA 5.46 5.58 V 供电部分 (VDD 管脚) IVDD_standby VDD 静态工作电流 VDD=6V VDD_Op VDD 正常工作电压 满载输出 VDD_OFF VDD 欠压保护电压 4.38 V VDD_ON VDD 启动电压 4.87 V Vout_Reg 输出电压基准 5.34 4.95 5 5.075 V 28.2 31 34.5 KHz 5 % 振荡器部分 FOSC 振荡器频率 ΔF(shuffle) /FOSC 抖频范围 T(shuffle) 抖频周期 DMAX TD_OLP VDD=5.46V -5 32 最大占空比 (备注 2) 过流保护检测周期 VDD=5.46V 24.9 25 128 ms 25.1 % ms 电流采样部分 (CS 管脚) DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 4 KP3110 高性能、低成本离线式 PWM 功率开关 TLEB 前沿消隐 Vcs(max) 过流保护阈值 TD_OCP 过流保护延时 300 440 480 ns 520 mV 100 ns 150 ℃ 过热保护部分 TSD 过热保护阈值 (备注 2) 高压 MOSFET 部分 (Drain 管脚) VBR 高压 MOSFET 击穿电压 Rdson 导通阻抗 I(Drain)=50mA 13 IDrain_to_VDD 高压供电电流 Drain=500V, VDD=0V 1 IDrain_leakage 高压漏电电流 HV=500V, VDD=6V 500 V ohm 3 mA 50 uA 备注 1：超出列表中"极限参数"可能会对器件造成永久性损坏。极限参数为应力额定值。在超出推荐的工作条件和应力的 情况下，器件可能无法正常工作，所以不推荐让器件工作在这些条件下。过度暴露在高于推荐的最大工作条件下，可能会 影响器件的可靠性。 备注 2： 参数取决于实际设计，在批量生产时进行功能性测试。 备注 3：器件为 ESD 敏感元件，建议使用中谨慎处理。 DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 5 KP3110 高性能、低成本离线式 PWM 功率开关 参数特性曲线 Vout_Reg vs Temperature VDD_OFF vs Temperature 4.6 5.15 VDD_OFF(v) Vout_Reg(v) 5.25 5.05 4.95 4.85 4.75 -40 -20 0 20 40 60 80 100 4.5 4.4 4.3 4.2 -40 120 -20 0 Temperature(°C) 0.485 32.5 0.48 0.475 -20 0 20 40 60 40 60 80 100 120 100 120 FOSC vs Temperature 33.5 FOSC(KHz) Vcs(max)(v) Vcs(max) vs Temperature 0.49 0.47 -40 20 Temperature(°C) 80 100 120 31.5 30.5 29.5 28.5 -40 -20 Temperature(°C) 0 20 40 60 80 Temperature(°C) IVDD_standby vs Temperature IVDD_standby(uA) 180 170 160 150 140 130 -40 -20 0 20 40 60 80 100 120 Temperature(°C) DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 6 KP3110 高性能、低成本离线式 PWM 功率开关 封装尺寸 TO-92 D D1 A A2 E EJECTION MARK h Φ L2 L3 L1 b e 符号 c e 尺寸 (毫米) 尺寸 (英寸) 最小 最大 最小 最大 A 3.300 3.700 0.130 0.146 A2 1.100 1.400 0.043 0.055 b 0.380 0.550 0.015 0.022 c 0.360 0.510 0.014 0.020 D 4.400 4.700 0.173 0.185 D1 3.430 - 0.135 - E 4.300 4.700 0.169 0.185 e 2.440 2.640 0.096 0.104 h 0.000 0.380 0.000 0.015 L1 12.500 14.500 0.492 0.571 L3 2.500 3.500 0.098 0.138 θ - 1.600 - 0.063 DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 7 KP3110 高性能、低成本离线式 PWM 功率开关 封装尺寸 SOT23-3L D θ b E E1 L 0.2 e c A1 A2 A e1 符号 尺寸 (毫米) 尺寸 (英寸) 最小 最大 最小 最大 A 1.050 1.250 0.041 0.049 A1 0.000 0.100 0.000 0.004 A2 1.050 1.150 0.041 0.045 b 0.300 0.500 0.012 0.020 c 0.100 0.200 0.004 0.008 D 2.820 3.020 0.111 0.119 E 1.500 1.700 0.059 0.067 E1 2.650 2.950 0.104 0.116 e 0.950 (中心到中心) 0.037 (中心到中心) e1 1.800 2.000 0.071 0.079 L 0.300 0.600 0.012 0.024 θ 0° 8° 0° 8° 声明 必易确保以上信息准确可靠，同时保留在不发布任何通知的情况下对以上信息进行修改的权利。使用者在将 必易的产品整合到任何应用的过程中，应确保不侵犯第三方知识产权；未按以上信息所规定的应用条件和参 数进行使用所造成的损失，必易不负任何法律责任。 DS_KP3110_REV1.02_CN www.kiwiinst.com ©Kiwi Instruments Corp. Confidential 8
