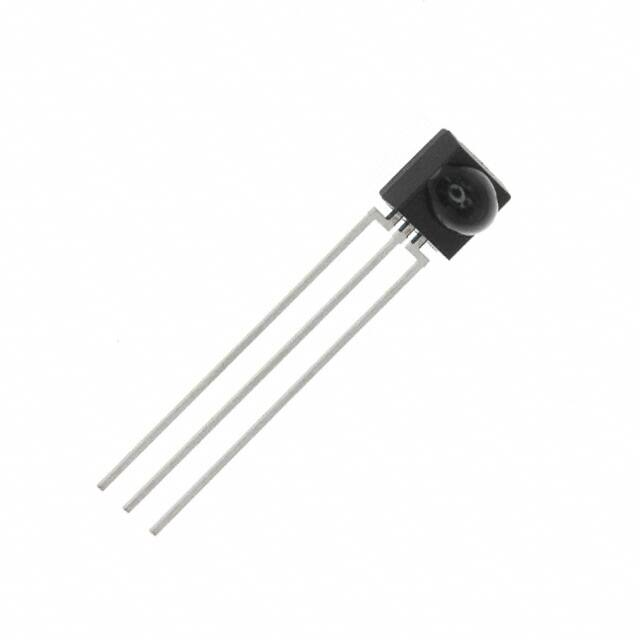

SFH 5110-38

IR-Empfänger für Fernbedienungen IR-Receiver for Remote Control Systems SFH 5110 Beschreibung Description SFH 5110 ist ein Infrarot-Empfänger für die Erkennung von Signalen aus Infrarot-Fernbedienungssystemen und bestehen aus Fotodiode, Vorverstärker, automatischer Verstärkungsregelung, Bandpaß-Filter und Demodulator. Das Gehäuse ist zur Unterdrückung des Tageslichteinflusses schwarz eingefärbt. SFH 5110 is a IR receiver to detect light from infrared remote control systems. The IC includes photodiode, preamplifier, automatic gain control, bandpass and demodulator. The black-colored package is designed as daylight-cutoff filter. Wesentliche Merkmale Features • IC mit monolithisch integrierter Fotodiode (Ein-Chip Lösung) • Speziell geeignet für Anwendungen von 940 nm • Hohe Empfindlichkeit • Verschiedene Trägerfrequenzen erhältlich • TTL und CMOS kompatibel • Ausgang: aktiv „Low“ • Keine externe Beschaltung nötig • IC with monolithic integrated photodiode (single chip solution) • Especially suitable for applications of 940 nm • High sensitivity • Various carrier frequencies available • TTL and CMOS compatibility • Output: active Low • No external components necessary Anwendungen Applications • Empfänger in Fernbedienungen für TV, Videorecorder, HiFi, Satellitenempfänger und CD-Spieler • Optischer Schalter • Remote control module for TV sets, VCRs, hi-fi audio receivers, SAT receivers and compact disk players • Optical Switch 2005-02-10 1 SFH 5110 Typ Trägerfrequ. Bestellnr. Type Carrier Frequency kHz Ordering Code SFH 5110-301) 30 Q62702-P5088 SFH 5110-331) 33 Q62702-P5089 SFH 5110-361) 36 Q62702-P5090 SFH 5110-38 38 Q62702-P5091 40 Q62702-P5092 SFH 5110-40 1) 1) Mindestbestellmenge 80000 Stück / Minimum order quantity 80000 pieces Grenzwerte (TA = 25 ° C) Maximum Ratings Bezeichnung Parameter Symbol Symbol Wert Value Einheit Unit Betriebs- und Lagertemperatur Operation and storage temperature range Top Tstg – 10 … + 75 – 30 … + 100 °C Betriebsspannung Supply voltage VCC 6.3 V Ausgangsspannung Output voltage VOUT 6.3 V Ausgangsstrom Output current IOUT 3 mA Verlustleistung Total power dissipation, TA ≤85 ° C Ptot 50 mW Empfohlener Arbeitsbereich Recommended Operating Conditions Bezeichnung Parameter Symbol Symbol Wert Value Einheit Unit min. typ. max. Betriebstemperatur Operating temperature Top – 10 – 75 °C Betriebsspannung Supply Voltage Vcc 4.5 5.0 5.5 V 2005-02-10 2 SFH 5110 Kennwerte (TA = 25 ° C) Characteristics Bezeichnung Parameter Symbol Symbol Wert Value Einheit Unit min. typ. max. Stromaufnahme, VCC = 5 V, E = 0 Current consumption ICC – 1.3 – mA Wellenlänge der max. Fotoempfindlichkeit Wavelength of max. sensitivity λs max – 940 – nm Spektraler Bereich der Fotoempfindlichkeit Spectral range of sensitivity λ 830 – 1100 nm Ausgangsspannung Output voltage Output “High” - (Iq = 10 µA) Output “Low” - (Iq = 500 µA) V VOUT high VOUT low VS – 0.5 – – – – 0.5 Trägerfrequenz Carrier frequency f0 – 38 – kHz Min. Bestrahlungsstärke (Testsignal, s. Fig. 3) Min. Threshold irradiance (test signal, see Fig. 3) f = f0, tp,I = 600 µs Ee min – 0.35 0.5 mW/m2 Min. Eingangspulsbreite „ON“ (Testsignal, s. Fig. 3)1) Min. Input pulse width “ON” (test signal, see Fig. 3)1) tp,I 6/fO – – µs Ausgangspulsbreite „ON“ (Testsignal, s. Fig. 3) Output pulse width “ON” (test signal, see Fig. 3, Ee = 1 mW/m2) tp,O tp,I – tp,I µs 50%-Filterbandbreite, f = fO, EV = 0, VCC = 5 V 50%-Filter bandwidth ∆f50% – 6/fO 3 + 6/fO – 6 kHz 1) Die volle Empfindlichkeit wird bei einer Burstlänge von mindestens 6 Pulsen erreicht. Die Reichweite bei Verwendung eines typischen Senders (SFH 4510/SFH 4515, IF = 500 mA) beträgt etwa 30 m. 1) A minimum burst length of 6 pulses is necessary for full sensitivity. The transmission distance with a typical transmitter (SFH 4510/SFH 4515, IF = 500 mA) is about 30 m. 2005-02-10 3 SFH 5110 VCC Control Circuit Input 23 kΩ OUT PIN Bandpass AGC Demodulator GND OHF00404 Figure 1 Blockschaltbild Block Diagram 10 k Ω optional
