REVISIONS
F
1.00 .039
PIN #A1 IDENTIFIER
REV.
ECO. NO
DESCRIPTION
DATE
BY
E
2536
UPDATE PROCESSING TEMP FOR "N" MTL
3/30/2012
JH
F
2740
REMOVE 'NYLON 46' MATERIAL PART
04/24/2013
LH
H
3463
ADD NOTE 15
06/06/2016
LH
C
PIN A 'N+12'
1.73±0.08 .068±.003
1.50 .059
1.50 .059
PIN A1
F
E
E
7.50 .295 MAX. 8.85 .348
2X 1.70±0.05 .067±.002
PIN B1
11.65 .459
14.50 .571
3.75 .148 MAX.
0.90 .035
7.00 .276
A
1.50 .059 MAX.
1.80 .071
D
PIN B 'N+12'
B
D
4.40 .173
3.75 .148
7.80 .307
0.80 .031
C
2.50 .098
12.50 .492
10.25 .404 MAX.
3.00 .118
4.10 .161
A
0.34 .013 TYP.
1.20 .047
1.00 .039 TYP.
A
10.00 .394
C
3.00 .118
SECTION A-A
B
A
2X 1.00 .039
0.00 +.000
D
'
- 0.10 - .004
NOTES:
1. INSULATOR MATERIAL: NYLON 9T, UL 94V-0, COLOR: BLACK.
2. CONTACT MATERIAL: PHOSPHOR BRONZE.
3. CONTACT PLATING: SEE PART NUMBER CODING.
4. CURRENT RATING: 1.1 AMPS PER CONTACT.
5. VOLTAGE RATING: 50 VAC/DC.
6. INSULATOR RESISTANCE: 1000 MEGOHMS MIN.
7. CONTACT RESISTANCE: 30 MILLI OHMS MAX.
8. DIELECTRIC WITHSTANDING: 500 VAC.
9. OPERATING TEMP.: -10 C TO + 85 C
10. PROCESSING TEMP.: 260 C FOR 10 SEC. MAX.
11. BOARD THICKNESS ACCOMMODATED: 1.57mm 0.13[.062 .005]
12. INSERTION FORCE: 117.3g(1.173N) MAX PER CONTACT PAIR WHEN USING A 1.70mm[.067"] TEST BLADE.
13. WITHDRAWAL FORCE: 15.31g(0.153N) MIN PER CONTACT PAIR USING A 1.44mm[.057"] PCB.
14. CAP NEEDS TO BE ON DURING IR REFLOW PROCESS TO PREVENT WARPAGE.
15. MATERIAL CODE "N" EQUIVALENT TO "G".
8
7
6
5
B
DRAWN
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MM[INCHES]
Pb
TOLERANCES:
ANGULAR:
RoHS COMPLIANT
4
5
.X= 0.35 [.014]
.XX= 0.25 [.010]
.XXX= 0.080 [.0031]
DATE
NAME
07/08/09
JH
THE INFORMATION HEREIN CONTAINS
PROPIETARY INFORMATION OF
SULLINS ELECTRONICS AND IS NOT
TO BE REPRODUCED, USED OR
DISCLOSED TO OTHERS FOR ANY
PURPOSE EXCEPT AS SPECIFICALLY
AUTHORIZED IN WRITING BY AN
OFFICER OF SULLINS ELECTRONICS.
TITLE
PART NUMBER
SIZE
C
3
A

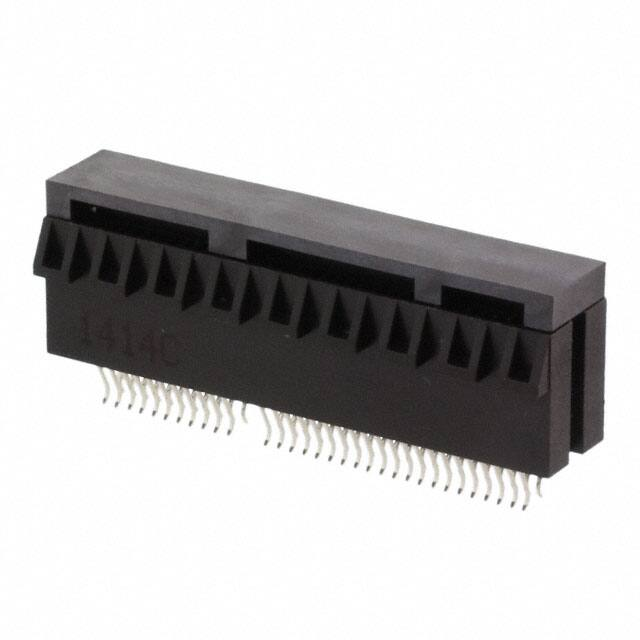

PCI E, STRADDLE MOUNT, NO PEGS
G_E_ _DHRN-T941
CAGE CODE
54453
DWG. NO.
REV
11044
H
SCALE: 3:1
SHEET 1 OF 2
2
1
FILE NAME: Z:\ECO RELEASED\3463, PCI E 1.0mm CC, STRADDLE TYPE, DWG 11042, 11043 AND 11044\11044, G_E_ _DHRN-T941 PRINT: 6/13/2016
8
7
4
5
6
1
2
3
0.70±0.05 .028±.002
F
1.00 .039
CL
1.90±0.06 .075±.002
0.70±0.05 .028±.002
3.20 .126
PIN B12
E
2.
PIN B11
D
1.57±0.13 .062±.005
PIN B 'N+11' 1.
10 SPACES @1.00 [.039]EACH
D
E
1.40 .055
1.
5.60 .220
A
10.00 .394
20.0°±2°
2.40 .094
PIN 'K'
G
2X 0.50[.020]X 45
1.00 .039 TYP.
I/O PANEL DIRECTION
PRIMARY (COMPONENT) SIDE
+0.05
+.002
1.57
.062
0.00
- .000
E 0.05[ .002]
13.50 .531
'N' SPACES @1.0[.039] EACH=H
12.15 .478
5.10 .201
3.00 .118
1.50 .059
4X 0.50[.020]x45
D
0.50 .020
B
1.00 .039
B
3.00±0.05 .118±.002
7.00 .276 MAX.
30.0°
CL
C
C
SECTION B-B
SCALE 3 : 1
RECOMMENDED PCB LAYOUT OF TYPE 1
PIN A11
1.
2.40 .094 PIN 'K'
F
1.00 .039
PIN B1
8.40 .331
0.70±0.05 .028±.002
CL
PIN A1
PIN A12
PIN A 'N+12'
A 0.05[ .002]
10.00 .394
CL
2X 0.50[.020]X 45
+0.05
+.002
1.57
.062
0.00
- .000
3.20 .126
3.00±0.05 .118±.002
B
B
I/O PANEL DIRECTION
SECONDARY (SOLDER) SIDE
RECOMMENDED PCB LAYOUT OF TYPE 2
DRAWN
A
UNLESS OTHERWISE SPECIFIED:
DIMENSIONS ARE IN MM[INCHES]
Pb
1. NO TIE BAR PERMITTED FROM CARD EDGE TO LEADING EDGE OF PAD FOR PINS 'A1' AND 'K'.
2. CHAMFER EDGES MUST BE FREE OF CUTTING BURR.
TOLERANCES:
ANGULAR:
RoHS COMPLIANT
8
7
6
5
4
5
.X= 0.35 [.014]
.XX= 0.25 [.010]
.XXX= 0.080 [.0031]
DATE
NAME
07/08/09
JH
THE INFORMATION HEREIN CONTAINS
PROPIETARY INFORMATION OF
SULLINS ELECTRONICS AND IS NOT
TO BE REPRODUCED, USED OR
DISCLOSED TO OTHERS FOR ANY
PURPOSE EXCEPT AS SPECIFICALLY
AUTHORIZED IN WRITING BY AN
OFFICER OF SULLINS ELECTRONICS.
TITLE
C
3
PCI E, STRADDLE MOUNT, NO PEGS
PART NUMBER
SIZE
A
G_E_ _DHRN-T941
CAGE CODE
54453
DWG. NO.
REV
11044
H
SCALE: 2:1
SHEET 2 OF 2
2
1
FILE NAME: Z:\ECO RELEASED\3463, PCI E 1.0mm CC, STRADDLE TYPE, DWG 11042, 11043 AND 11044\11044, G_E_ _DHRN-T941 PRINT: 6/13/2016
