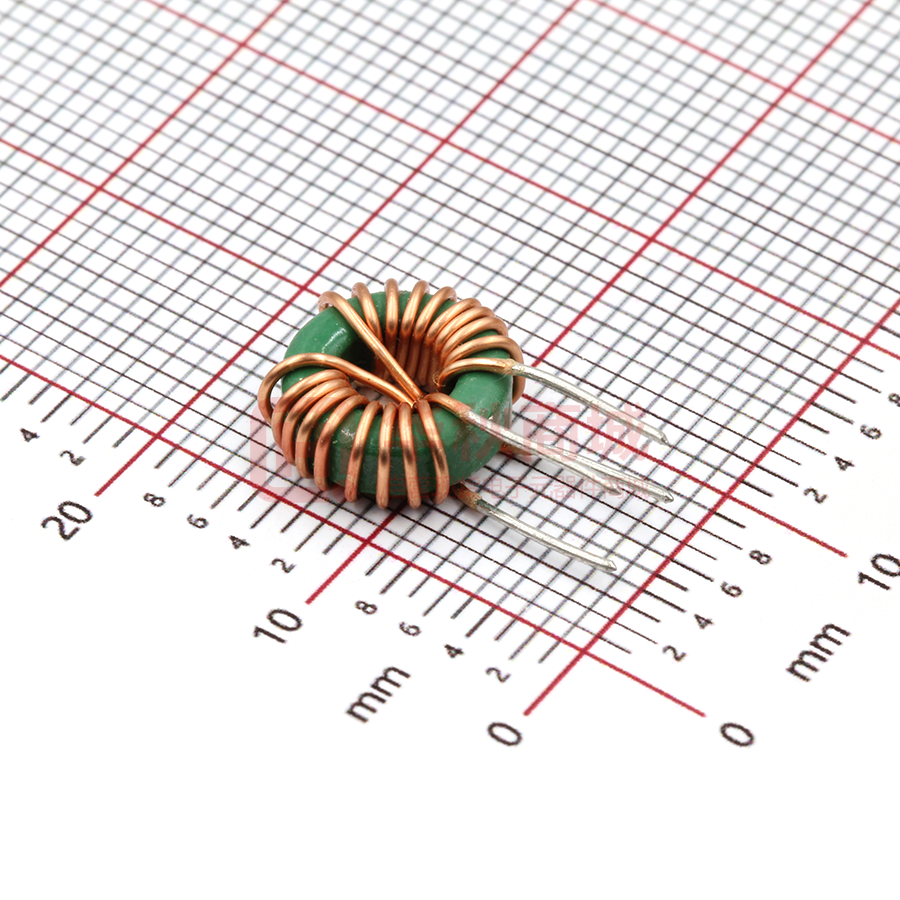

PXT100072

确 认 书 SPECIFICATION FOR APPROVAL 客户名称 CUSTOMER ： 产品说明 DESCRIPTION ： 环形电感 产品型号 PRODUCT MODEL ： 9*5*3 100uh min 产品编号 PART NUMBER ： PXT100072 客户料号 CUS. P/N ： 送样日期 DATE 2020/09/25 ： PLEASE RETURN ON COPY AFTER APPROVALED（请确认后回传） APPROVALED BY CUSTOMER（客户承认栏） 拟制 审核 批准 PREPARED BY CHECKED BY APPROVED BY 杨舟华 贾建明 上高县朋祥兴科技有限公司 地址：江西省宜春市上高县工业园沙基路 9 号 版本：1.0 产品型号 MODEL 产品说明 DESCRIPTION 9*5*3 100uh min 磁环电感 客户简称 CUSTOMER 客户料号 CUS.P/N 版本 REVISION 日期 DATE 1.0 2020/09/25 规格变更履历表 SPECIFICATION CHANGE SCHEDULE 版本 REVISION 变更理由及内容 REASONS AND CONTENTS 发行日期 DATE 发行部门 DEPARTMENT 1.0 新订 2020/09/25 工程部 拟制 PRERARED BY 杨舟华 审核 CHECKED BY 批准 APPROVED BY 贾建明 页码 PAGE 第1页 共4页 9*5*3 100uh min 产品型号 MODEL 产品说明 DESCRIPTION 客户简称 CUSTOMER 版本 REVISION 客户料号 CUS.P/N 日期 DATE 环形电感 1.0 2020/09/25 1.机械尺寸 PHYSICAL DIMENSION：mm A B C D E F 12 MAX 12 MAX 1.5 MAX 6 MAX 7±1 5±1 G H NOTE: 1.排线要均匀； 2.产品需含浸。 2．电气原理图 SCHEMATIC: 拟制 PRERARED BY 杨舟华 审核 CHECKED BY 批准 APPROVED BY 贾建明 页码 PAGE 第2页 共4页 9*5*3 100uh min 产品型号 MODEL 产品说明 DESCRIPTION 客户简称 CUSTOMER 版本 REVISION 1.0 客户料号 CUS.P/N 日期 DATE 2020/09/25 环形电感 3．绕线剖面图 WINDING SECTIONAL VIEW: 3．绕线步骤 WINDING STEP INFORMATIONS: 脚位 TERMINAL 绕组 WINDING 结尾 F 圈数 TURNS 漆包线 MAGNETIC WIRE 起始 S N1 2 1 9.5TS 2UEW Φ0.5mm*1P N2 3 4 9.5TS 2UEW Φ0.5mm*1P 胶带 TAPE 档墙 套管 TUBE MARGIN TAPE 起始 S 结尾 F 备注 DESCRIPTION 分绕 分绕 注意：1.绕线需平整，不得堆积。 拟制 PRERARED BY 杨舟华 审核 CHECKED BY 批准 APPROVED BY 贾建明 页码 PAGE 第3页 共4页 产品型号 MODEL 9*5*3 100uh min 客户简称 CUSTOMER 版本 REVISION 产品说明 DESCRIPTION 环形电感 客户料号 CUS.P/N 日期 DATE 1.0 2020/09/25 5．电气特性 ELECTRICAL CHARACTERISTICS:@25±5℃ 序号 ITEM 测试参数 TESTING PARAMETER 测试脚位 TERMINAL 1 电感 INDUCTANCE L(1-4) 2 电感 INDUCTANCE L(2-3) 标准要求 STANDARD 测试条件 TESTING CONDITION 测试设备 EQUIPMENT 100UH min 1KHz 0.25V 同惠 100UH min 1KHz 0.25V 同惠 6．材料清单 MATERIAL LIST: ITEM 名称 规格 1 磁芯 9*5*3 亚雷 2 铜线 2UEW F 成威 E337948 4 锡 SN99.7 CHNML 1925921801 5 绝缘漆 JX1150* SHENZHEN XIN JIN CHUN TIN PRODUCTS CO.,LTD SHENZHEN XIN JIN CHUN TIN PRODUCTS CO.,LTD 拟制 PRERARED BY 杨舟华 MANUFACTURER 审核 CHECKED BY 批准 APPROVED BY 贾建明 UL FILE NO. E303754 页码 PAGE 第4页 共4页
