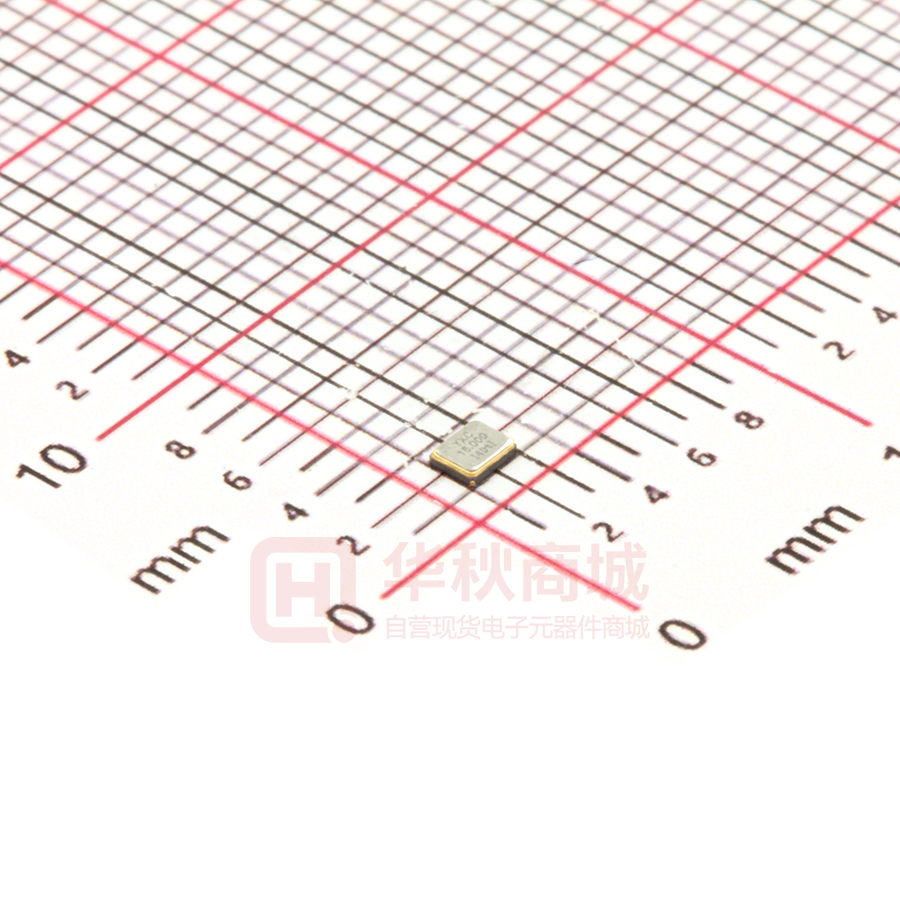

X201616MOB4SI

深圳扬兴科技有限公司 产 品 规 格 书 SPECIFICATION 产品名称 石英晶体谐振器 QUARTZ CRYSTAL UNITS 型 号 YSX211SL 料 号 X201616MOB4SI 标 准 参数 SMD-2016-16MHZ-12PF- -/+10PPM 页 次 共5页 批准 审核 检验 蔡荣洪 陈涛 马占军 确 认 签 章 APPROVAL SIGNATURE 客 户 客户物料号 机种/ 型号 批 准 审 核 检 验 深圳扬兴科技有限公司 Shenzhen YangXing Technology Co.,Ltd. 地址：深圳市龙华区龙华街道和平东路港之龙科技园G栋3楼 ADDRESS： 3th Floor G building, Gangzhilong Science Park, Qinglong Road No.6, LongHua District, Shenzhen, China TEL：0755-28444777 WEB: http://www.yxc.hk 第1页共5页 REV. 版本 Description of Revision History 修改内容 Date 日期 Engineer Reviewer 工程师 审核 A0.0 新版页面修改 2021/1/20 马占军 蔡荣洪 A0.1 可靠性指标修改 2021/1/25 马占军 蔡荣洪 第2页共5页 MHz Range Crystal unit Product name 系列型号 YSX211SL YSX211SL Product Number / Ordering code 产品料号 16.00000 MHz 12PF -/+10.0PPM X201616MOB4SI 1.Absolute maximum ratings Symbol Min.（最小值） Typ.(典型值) Max.（最大值） Unit（单位） Parameter(电气参数) Storage temperature（储存温度） Maximum drive level（最大激励功率） T_stg GL -55 - 100 125 - ºC µW 2.Specifications (characteristics)(规格参数) Symbol Min.（最小值） Typ.(典型值) Max.（最大值） Unit（单位） Parameter(电气参数) SEAM 2.0*1.6 Type (型号) Oscillation Mode（振动模式）  Fundamental Cutting Mode（切割方式） Nominal frequency（标称频率） Frequency tolerance at 25ºC（常温频差） Stability Over Temperature（温度稳定性） Load capacitance(负载电容) Motional resistance (ESR)（等效谐振电阻） Shunt capacitance（静电容） Motional capacitance（动态电容） Level of drive（激励功率） Operating temperature（工作温度） Frequency aging（老化率） 3.External dimensions（外观尺寸） (Unit: mm)  AT f_nom f_tol f_tem CL R1 C0 C1 DL T_use f_age  BT  3rd  X +2° - 16 - MHz -10 - 10 x 10-6 -30 -40 -3 12 3 5 100 - 30 120 85 3 x 10-6 pF Ω pF fF µW ºC x10-6 /year 4.Footprint(Recommended)（焊盘推荐） (Unit: mm) 5.Marking information(丝印说明) [ 1 ]The suffix "I" in marking stands for operating temperature range between -40℃~+85℃. YXC① 16.000 ② 0 28 t I ③ ④ ⑤ ⑥ ① ② ③ ④ ⑤ YangXing LOGO ⑥ Frequency Year Production Cycle Line 第3页共5页 Operating Temperature 6.Taping Specification（载带规格）(Unit: mm) Size A B C D E F G H SMD-2016 180±2.0 8.0±0.3 2.30±0.1 1.90±0.1 4.0±0.1 0.90±0.1 61.0±1.0 8.0±1.0 3000 pcs per reel 7. Reliability characteristic（可靠性） 序号 检测项目 测试要求 判定标准 1 Drop characteristics Free drop from 75cm height on a hard wooden board for 3 times. △f/f≤±5ppm △Rr≤5Ω or 15% 2 Reflow 260℃±10℃，Keep 10 sec △f/f≤±5ppm △Rr≤5Ω or 15% 3 Mechanical shock Device are shocked to half sine wave (100g) three mutually perpendicular axes each 3 times △f/f≤±5ppm △Rr≤5Ω or 15% 4 Shake characteristics Shake frequency 10~2000Hz, cyc1~2 minutes, swing 1.5mm, direction x/y/z, each 21 h all 63h test after 1 hours △f/f≤±5ppm △Rr≤5Ω or 15% 5 Humidity characteristics +85℃±2℃ & 85%~95% R H 1000 hours △f/f≤±5ppm △Rr≤5Ω or 15% 6 High temperature characteristics +85℃±2℃, 1000 hours, put in room temperature, test after 1 hours. △f/f≤±5ppm △Rr≤5Ω or 15% 7 Low temperature characteristics -40℃±2℃,250 hours, put in room temperature, test after 1 hours. △f/f≤±5ppm △Rr≤5Ω or 15% 8 Temperature cycling -40±2℃/30min~+125±2℃/30min 1000 cycles △f/f≤±5ppm △Rr≤5Ω or 15% 9 weldability 245℃±10℃，Immersion tin 2±0 5 sec Tin leaching rate≥ 95% 10 Salt fog The solution concentration is required to be 5%, the temperature is 35 ℃, and the duration is 72 h No rust and delamination 第4页共5页 8.Reflow profile（回流焊） Pre Heating Temperature Tp1 ~ Tp2 = + 170 °C Heating Temperature TMlt = + 220 °C Peek Temperature TMax. = + 260 °C Temperature Point of measuring In case of Solder ability Terminal. In case of Resistance to soldering heat Surface. +260ºC TMax. +220ºC Tmlt Tp2 Tp1 35s 100s t(time) 9.Notice（注意） · 包装 PACKING · 包装方式应符合运输和装卸要求，特殊包装须经双方认可。 · Packing must prevent damage during transportation and handing. Specific method will be settled by mutual agreement。 · 对环境影响 INFLUENCE TO ENVIRONMENT · 本产品在生产过程中不使用 ODS Ⅰ，对臭氧层无破坏. · This product doesn’t use the class Ⅰ ODS at any of production process . · 生产厂家 MANUFACTURE · 公司名称：深圳扬兴科技有限公司 · Shenzhen YangXing Technology Co.,Ltd. · 其它 OTHERS · 1．如果您对本公司产品规格书有疑问或书中未列出，请与我方联系，协商解决及改进。 · If you have some doubt or unknowing about this specification, Please contact us for settlement or development. · 2.我们按照产品规格书要求保证晶体品质，若客户要求具体数据，我们可提供。 · We guarantee that quartz crystal unit satisfies this specification, If you need the data, we will provide it. · 3.变更与联络（MODIFY AND CONTACT） · 本产品在设计、工艺、材料、生产厂所、关键设备、操作人员等影响产品质量的因素有变更时，应事先提供更改后的产品并经过 · 质量认可后，方可大批量供货。 · When the quality is changed due to the changes of the design, technology, material, manufacture place, main equipment and · workers, we will first supply the modified products and obtain approval from you, then start to supply mass production. · 4.售前售后服务（AFTER SALE SERVICE） · 若在生产过程中遇到不良品，本公司负责调换，并及时提交不良品的分析及改进措施报告经认可。 · If the defection product was found in the production process, we will exchange and provide the improving measures in time. Contact us www.yxc.hk 第5页共5页
