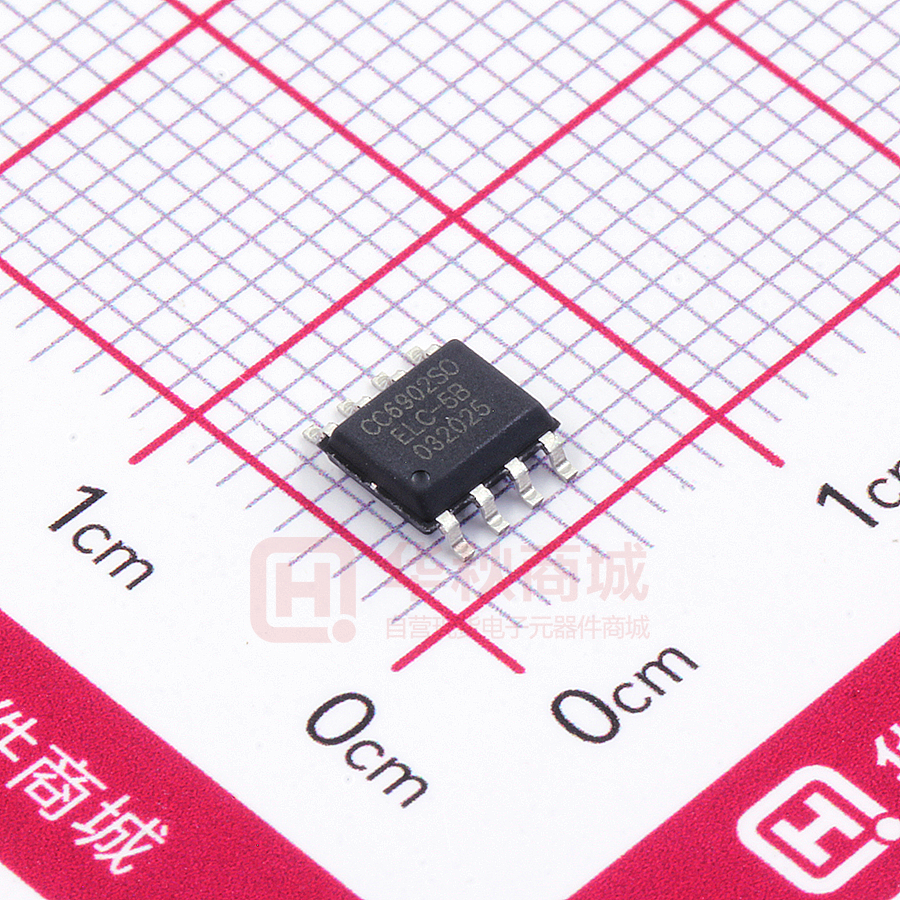

CC6902SO-5B

DS-CC6902-SC-rev1.9 crossMAG series 单芯片霍尔效应电流传感器 5A/5B/10A/20A/30A 系列 CC6902 概述 CC6902 是一款高性能单端输出的线性电流传感器，可以更为有效的为交流（AC）或者直流（DC）电流检测方案，广泛应用于工业，消费 类及通信类设备。 CC6902 内部集成了一颗高精度，低噪声的线性霍尔电路和一根低阻抗的主电流导线。当采样电流流经主电流导线，其产生的磁场在霍尔电 路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品更易于使用。线性霍尔电路采用先进的 BiCMOS 制程生产，包含了高灵 敏度霍尔传感器，霍尔信号预放大器，高精度的霍尔温度补偿单元，振荡器，动态失调消除电路和放大器输出模块。在无磁场的情况下，静态 输出为 50%VCC。 在电源电压 5V 条件下，OUT 可以在 0.5~4.5V 之间随磁场线性变化，线性度可达 0.4%。CC6902 内部集成的动态失调消除电路使 IC 的灵 敏度不受外界压力和 IC 封装应力的影响。 CC6902 提供 SOP8 封装，工作温度范围-40~125°C。 特性 应用 ◆ 静态共模输出点为 50% VCC ◆ 电机控制 ◆ 测量范围宽，5A/5B/10A/20A/30A ◆ 负载监测系统 ◆ 1MHz 斩波频率，高带宽，低噪声，单端模拟输出 ◆ 开关电源 ◆ 导线引脚到信号引脚有 2000VRMS 的安全隔离电压 ◆ 过流故障保护 ◆ 低功耗 ◆ 常温误差 1%，全温误差 3% ◆ 温度稳定性好，内部采用了芯进专利的霍尔信号放大电路和温 度补偿电路 ◆ 抗干扰能力强 ◆ 抗机械应力，磁参数不会因为受外界压力而偏移 ◆ ESD (HBM) 6000V ◆ 通过 UL 62368-1:2014 测试 功能框图 VCC IP+ 温度补偿 高灵敏度 霍尔传感器 振荡器 零点调整 OUT 预放大器 动态失调 消除 放大器 ½ VCC 灵敏度修调 IP- GND 1 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 订购信息 产品名称 灵敏度（mV/A） 封装外形 包装 CC6902SO-05A 400 SOP8 编带，2000 片/盘 CC6902SO-05B 185 SOP8 编带，2000 片/盘 CC6902SO-10A 200 SOP8 编带，2000 片/盘 CC6902SO-20A 100 SOP8 编带，2000 片/盘 CC6902SO-30A 67 SOP8 编带，2000 片/盘 管脚定义 IP+ 1 8 VCC IP+ 2 7 OUT IP- 3 6 NC IP- 4 5 GND SOP8 封装 名称 编号 功能 名称 编号 功能 IP+ 1 采样电流正端 GND 5 地 IP+ 2 采样电流正端 NC 6 需悬空 IP- 3 采样电流负端 OUT 7 信号输出端 IP- 4 采样电流负端 VCC 8 电源电压 极限参数 参数 符号 数值 单位 电源电压 VCC 7 V 输出电压 VOUT -0.3~VCC+0.3 V 输出源电流 IOUT（SOURCE） 400 uA 输出沉电流 IOUT（SINK） 30 mA VISO 2000 VAC 工作环境温度 Ta -40~125 °C 最大结温 TJ 165 °C 存储环境温度 TS -55~150 °C 磁场强度 B 无限制 mT 静电保护 ESD(HBM) 6000 V IP 1pulse，100ms 100A 通用型绝缘电压 电流采样端瞬态冲击电流 注意: 应用时不要超过最大额定值，以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。 2 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 隔离特性 参数 符号 介电强度测试电压* VISO 测试条件/注释 数值 单位 2500 VDC 型式试验 持续 1min 2000 VRMS 基本绝缘 420 VDC or VPEAK UL standard 62368-1:2014 297 VRMS 输入端至输出端，最短距离 3.8 mm 型式试验 持续 1min UL standard 62368-1:2014 介电强度测试电压* VISO 基本绝缘工作电压 VWFSI 电气间隙 注：* 芯进不进行 1 分钟测试，仅在型式试验时进行。 推荐工作环境 参数 符号 最小值 最大值 单位 电源电压 VCC 4.5 5.5 V 环境温度 Ta -40 125 °C 直流电流容量 IP -30 30 A 注：芯片实际可用的电流容量应根据芯片热阻并结合实际环境温度确定。 工作特性 (若无特别指明，VCC=5V @ 25°C) 参数 符号 条件 最小值 典型值 最大值 单位 电气特性 VCC - 4.5 - 5.5 V 静态电流 ICC OUT 悬空 - 5 8 mA 输出电容负载 CL - - 1 nF 输出电阻负载 RL 20 - - kΩ 传输延迟时间 tD 1 1.2 us 上升时间 tr - 2 3.6 us 系统带宽 BW - 80 - kHz 供电电压 -3dB 线性度误差 LinERR - 0.4 1 % 对称性误差 SymERR - 0.8 1.5 % 静态输出点 VOUT(Q) 2.48 2.5 2.52 V POR 时间 TPOR - 10 - us - 1.5 1.8 mΩ - 25 - °C/W 主电流端电阻 输出从 0 到 90% RP 铜箔连接到 1、2 脚及 3、4 结到环境热阻 θJA 脚，面积为 1500mm2，厚度 2oz 3 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 5A 系列 参数 符号 条件 最小值 典型值 最大值 单位 IP - -5 - 5 A Sens 全电流范围 390 400 410 mV/A 电气特性 电流范围 灵敏度 输出噪声 VNOISE(PP) - 50 - mV 零电流输出温度系数 ΔVOUT(Q) - 0.26 - mV/°C ΔSens - 0.054 - mV/A /°C ETOT -3.0 - 3.0 % 灵敏度温度系数 总输出误差 5B 系列 参数 符号 条件 最小值 典型值 最大值 单位 IP - -5 - 5 A Sens 全电流范围 180 185 190 mV/A 电气特性 电流范围 灵敏度 输出噪声 VNOISE(PP) - 30 - mV 零电流输出温度系数 ΔVOUT(Q) - 0.29 - mV/°C ΔSens - 0.028 - mV/A /°C ETOT -3.0 - 3.0 % 灵敏度温度系数 总输出误差 10A 系列 参数 符号 条件 最小值 典型值 最大值 单位 IP - -10 - 10 A Sens 全电流范围 195 200 205 mV/A 电气特性 电流范围 灵敏度 输出噪声 VNOISE(PP) - 30 - mV 零电流输出温度系数 ΔVOUT(Q) - 0.30 - mV/°C ΔSens - 0.027 - mV/A /°C ETOT -3.0 - 3.0 % 灵敏度温度系数 总输出误差 20A 系列 参数 符号 条件 最小值 典型值 最大值 单位 IP - -20 - 20 A Sens 全电流范围 95 100 105 mV/A 电气特性 电流范围 灵敏度 输出噪声 VNOISE(PP) - 20 - mV 零电流输出温度系数 ΔVOUT(Q) - 0.34 - mV/°C ΔSens - 0.017 - mV/A /°C ETOT -3.0 - 3.0 % 灵敏度温度系数 总输出误差 4 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 30A 系列 参数 符号 条件 最小值 典型值 最大值 单位 IP - -30 - 30 A Sens 全电流范围 64 67 70 mV/A 电气特性 电流范围 灵敏度 输出噪声 VNOISE(PP) - 20 - mV 零电流输出温度系数 ΔVOUT(Q) - 0.35 - mV/°C ΔSens - 0.010 - mV/A /°C ETOT -3.0 - 3.0 % 灵敏度温度系数 总输出误差 5 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 典型应用电路 VCC U1 IP+ 1 IP+ VCC 8 2 IP+ OUT 7 3 IP- IP- 4 U1 C1 0.1u IP+ R1 ADC/MCU 100Ω 6 NC VCC C2 0.1nF GND 5 IP- IP- 1 IP+ VCC 8 2 IP+ OUT 7 3 IP- 4 IP- R1 10kΩ 6 3V System R2 20kΩ 0.33~3.00V GND 5 CC6902 Optional CC6902 NC C1 0.1u 典型应用 信号衰减电路 注：IOUT< 0.3 mA, 驱动能力按照 0.25mA 计算，电阻之和 (R1+R2) 需大于 20kΩ VCC VCC U1 IP+ IP- 1 IP+ IP+ OUT 7 3 IP- NC IP- 4 C1 0.1u VCC 8 2 VP EA K U2 LMV721 RF COUT RESET + 10kΩ 0.1u 6 R1 1MΩ U1 C3 0.1u R4 10kΩ IP+ Q1 2N7002 _ CC6902 IP+ VCC 8 2 IP+ OUT 7 C1 10kΩ 0.1u R1 + IP- R3 330kΩ C2 0.1u 3 IP- 4 IP- NC VOUT LMV331 6 GND 5 RP U 100kΩ — D1 GND 5 R2 33kΩ 1 R3 10kΩ D1 CC6902 电流峰值监测应用 过流故障检测器 VCC U1 IP+ IP- 1 IP+ VCC 8 2 IP+ OUT 7 3 IP- 4 IP- NC 6 C1 0.1u D1 RF 2kΩ R1 10kΩ C2 ADC GND 5 CC6902 整流输出，代替电流互感器应用 6 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 输出特性 CC6902 静态输出点（IP = 0A 时）为 VCC / 2。 电流增大时，VOUT 增大，直至输出运放的饱和电压（VCC – 轨电压）；电流减小时，VOUT 减小，直至输出运放的饱和电压（GND + 轨电 压）。芯进保证 VOUT 在 0.5~4.5V 内的精度及线性度，为了保证大批量制造的一致性，该范围留有一定的余度，但是不建议客户使用该余度。 输入电流超过量程时，VOUT 的输出趋近于电源的轨电压，输入电流未超过芯片的耐受极限时，该电压会一直保持，输入电流恢复到量程 范围之内后，VOUT 的输出会恢复正常，不会对芯片造成任何损伤。 产品名称 输入电流 灵敏度(mV/A) 计算公式(注 1) CC6902SO-05A -5A ~ +5A 400 VOUT = VCC / 2 + 0.400 × IP(A)……(V) CC6902SO-05B -5A ~ +5A 185 VOUT = VCC / 2 + 0.185 × IP(A)……(V) CC6902SO-10A -10A ~ +10A 200 VOUT = VCC / 2 + 0.200 × IP(A)……(V) CC6902SO-20A -20A ~ +20A 100 VOUT = VCC / 2 + 0.100 × IP(A)……(V) CC6902SO-30A -30A ~ +30A 67 VOUT = VCC / 2 + 0.067 × IP(A)……(V) 注 1：该公式仅适用于直流电流计算，交流电流应用时，应注意 IPEAK = 1.414 × IRMS，并注意电流方向的正负。 7 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 封装体温度与输入电流关系 输入电流 IP vs. 封装体温度 封装体热成像图 （输入电流 20A） 封装体热成像图 （输入电流 30A） 封装体热成像图 （输入电流 40A） 封装体热成像图 （输入电流 50A） 8 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 曲线 & 波形 (若无特别指明，VCC=5V @ 25°C) CH2：OUT CH4：IP CH2：OUT CH4：IP VOUT vs. IP(正向电流上升沿响应)（20A） VOUT vs. IP(正向电流下降沿响应)（20A） CH2：OUT CH4：IP CH2：OUT CH4：IP VOUT vs. IP(负向电流上升沿响应)（20A） VOUT vs. IP(负向电流下降沿沿响应)（20A） CH2：OUT CH4：IP tD 响应时间（20A） 9 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 8 8 7 7 6 6 5 5 ICC（mA） ICC（mA） 静态电流 4 4 3 3 2 2 1 1 0 -50 0 0 1 2 3 4 5 6 0 50 100 VCC（V） Ta（℃） ICC vs. VCC ICC vs. Ta 150 200 5A 系列 5 2.58 4.5 2.56 4 2.54 VOUT（V） VOUT(Q)（V） 3.5 2.52 2.5 2.48 3 2.5 -40℃ 2 25℃ 1.5 85℃ 2.46 125℃ 1 2.44 0.5 0 2.42 -50 0 50 100 150 200 -6 -3 0 Ta（℃） 3 6 IP（A） VOUT(Q) vs. Ta (5A) VOUT vs. IP (5A) 8 8 6 6 4 4 0.5A 1.5A Norm. Sens（%） Norm. Vo（%） 2.5A 2 0 -2 0A 3.5A 5A 2 0 -2 0.5A -4 -4 1.5A 2.5A -6 -6 3.5A 5A -8 -50 -25 0 25 50 75 Ta（℃） VOUT error vs. Ta (5A) 100 125 150 -8 -50 -25 0 25 50 75 100 Ta（℃） Sens error vs. Ta (5A) 10 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com 125 150 DS-CC6902-SC-rev1.9 crossMAG series 5B 系列 2.52 5 2.515 4.5 2.51 4 VOUT（V） 2.505 2.5 2.495 3 2.5 -40℃ 2 25℃ 85℃ 1.5 125℃ 1 2.49 0.5 2.485 0 -6 -3 0 2.48 3 6 IP（A） -50 0 50 100 150 200 Ta（℃） VOUT(Q) vs. Ta (5B) VOUT vs. IP (5B) 8 8 1A 0A 6 2A 6 1A 3A 2A 4 4A 4 3A 5A 2 Norm. Sens（%） 4A Norm. Vo（%） VOUT(Q)（V） 3.5 5A 0 -2 2 0 -2 -4 -4 -6 -6 -8 -50 -25 0 25 50 75 Ta（℃） VOUT error vs. Ta (5B) 100 125 150 -8 -50 -25 0 25 50 75 100 125 Ta（℃） Sens error vs. Ta (5B) 11 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com 150 DS-CC6902-SC-rev1.9 crossMAG series 10A 系列 5 2.58 4.5 2.56 4 2.54 2.52 VOUT（V） VOUT(Q)（V） 3.5 2.5 2.48 3 2.5 -40℃ 2 25℃ 1.5 85℃ 2.46 125℃ 1 2.44 0.5 0 -12 2.42 -50 0 50 100 150 200 -6 0 Ta（℃） 6 12 IP（A） VOUT(Q) vs. Ta (10A) VOUT vs. IP (10A) 8 8 6 6 4 4 1A 3A Norm. Sens（%） Norm. Vo（%） 5A 2 0 0A -2 1A 7A 10A 2 0 -2 3A -4 -4 5A 7A -6 -6 9A 10A -8 -50 -25 0 25 50 75 Ta（℃） VOUT error vs. Ta (10A) 100 125 150 -8 -50 -25 0 25 50 75 100 Ta（℃） Sens error vs. Ta (10A) 12 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com 125 150 DS-CC6902-SC-rev1.9 crossMAG series 20A 系列 5 2.52 4.5 2.515 4 2.51 VOUT（V） 2.505 2.5 2.495 3 2.5 -40℃ 2 25℃ 85℃ 1.5 2.49 125℃ 1 2.485 0.5 2.48 -50 0 50 100 150 0 -25 200 -20 -15 -10 Ta（℃） -5 0 5 10 15 20 25 IP（A） VOUT(Q) vs. Ta (20A) VOUT vs. IP (20A) 8 8 6 6 4 4 1A 5A Norm. Sens（%） 10A Norm. Vo（%） VOUT(Q)（V） 3.5 2 0 -2 0A 16A 20A 2 0 -2 2A -4 -4 6A 10A -6 -6 16A 20A -8 -50 0 50 Ta（℃） VOUT error vs. Ta (20A) 100 150 -8 -50 0 50 100 150 Ta（℃） Sens error vs. Ta (20A) 13 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 30A 系列 5 2.58 4.5 2.56 4 2.54 VOUT（V） 2.52 2.5 3 2.5 -40℃ 2 2.48 25℃ 85℃ 1.5 2.46 125℃ 1 2.44 0.5 2.42 -50 0 50 100 150 0 -36 200 -24 -12 0 12 24 36 IP（A） Ta（℃） VOUT(Q) vs. Ta (30A) VOUT vs. IP (30A) 8 8 6 6 4 4 3A 9A Norm. Sens（%） 15A Norm. Vo（%） VOUT(Q)（V） 3.5 2 0 0A -2 3A 21A 30A 2 0 -2 9A -4 -4 15A 21A -6 -6 27A 30A -8 -50 -25 0 25 50 75 Ta（℃） VOUT error vs. Ta (30A) 100 125 150 -8 -50 -25 0 25 50 75 100 125 Ta（℃） Sens error vs. Ta (30A) 14 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com 150 DS-CC6902-SC-rev1.9 crossMAG series 外形尺寸 SOP8 封装 0.197 (5.00) 注意: 0.189 (4.80) 1. 尺寸单位为英寸(毫米)。 8 打标: 5 第一行: CC6902SO产品名称 第二行：ELC-XXA ⚫ 0.157 (4.00) 0.150 (3.80) 0.244 (6.20) 0.228 (5.80) 第三行: XXYYWW Pin 1 Index 1 XX：检测电流范围 – 代码 ⚫ XX ⚫ YY – 年度后两位数字 ⚫ WW – 星期数 4 0.020 (0.51) 0.050 (1.27) 0.012 (0.31) 0.010 (0.25) 0.004 (0.10) 0.069 (1.75) Max 0.010 (0.25) 0.005 (0.13) 0.004 (0.10) Gauge (Plane) Seating Plane 0.010 (0.25) 0.050 (1.27) 0.016 (0.40) 15 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 封装参考 0.65 1.27 8 封装外形 1.27 5.6 7.35 1.75 1 2 参考一：PCB 开槽增加爬电距离 注意：layout 布板的要求：芯片的下方，不建议走线，禁止走大电流的线 0.65 1.27 4.20 7.35 1.575 参考二：缩短焊盘长度增加爬电距离 注意：layout 布板的要求：芯片的下方，不建议走线，禁止走大电流的线 16 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 包装&编带 2. 45 1. 95 332.0 328.0 12. 8 13. 2 卷盘尺寸信息 7.90 8.10 2.1 0 1.90 3.90 4.10 12.30 11.70 User Direction of Feed 注意：每盘载带前后空 50±2 格 17 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com DS-CC6902-SC-rev1.9 crossMAG series 关于芯进 成都芯进电子有限公司(CrossChip Microsystems Inc.)成立于 2013 年，是一家国家高新技术企业，从事集成电路设计与销售。公司技 术实力雄厚，拥有四十余项各类专利，主要应用于霍尔传感器信号处理，拥有下列产品线： ✓ 高精度线性霍尔传感器 ✓ 各类霍尔开关 ✓ 单相电机驱动器 ✓ 单芯片电流传感器 ✓ AMR 磁阻传感器 联系我们 成都 地址：四川省成都市高新西区天辰路 88 号 3 号楼 2 单元 4 楼 电话：+ 86 - 28 - 87787685 邮箱：support@crosschipmicro.com 网址：http://www.crosschipmicro.com 深圳 地址：深圳市南山区高新南一道创维大厦 A1001 上海 地址：上海市嘉定区沪宜公路 4476 号魔方社区 3 楼创客工场 18 Copy Right Reserved by CrossChip Microsystems Inc. 2020 http://www.crosschipmicro.com
