ELECTRONIC GIANT

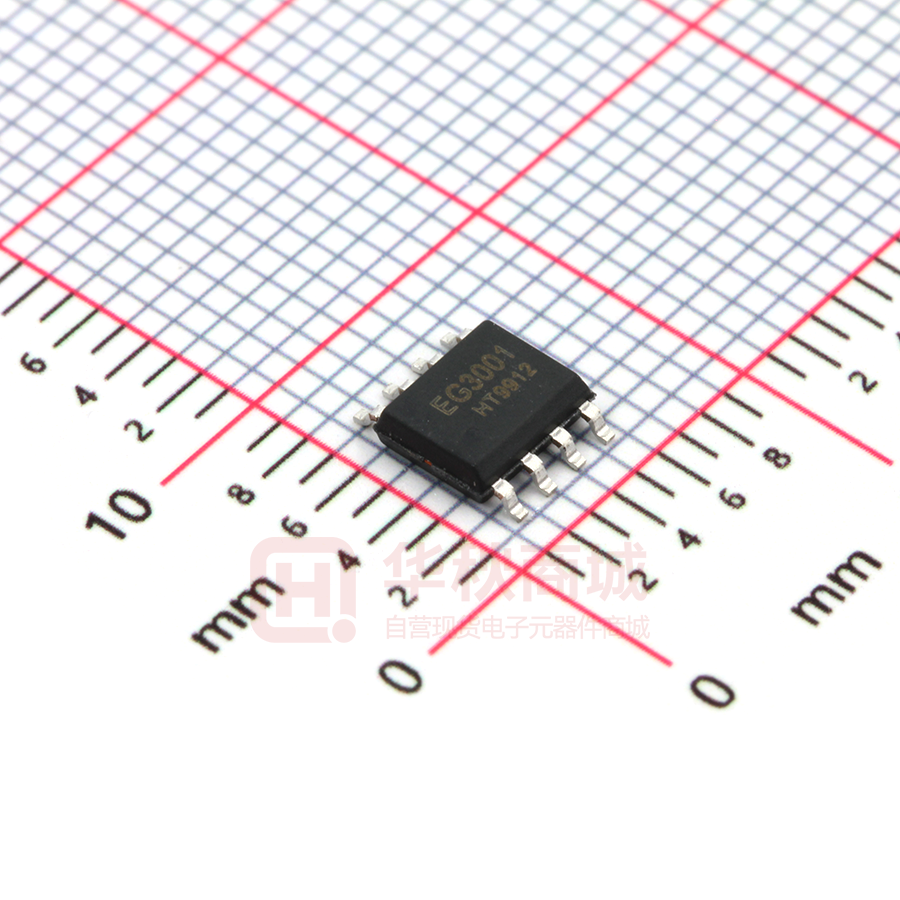

EG3001芯片用户手册
单通道功率MOSFET驱动芯片
2011 © 上海屹晶微电子有限公司 版权所有
REV 1.0
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
版本变更记录
版本号
V1.0
日期
描述
2011 年 04 月 28 日
EG3001 用户手册初稿
2011 © 上海屹晶微电子有限公司 版权所有
www.EGmicro.com
2 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
目录
1.
2.
3.
4.
5.
6.
7.
8.
9.
特点 ..................................................................................................................................................................... 4
描述 ..................................................................................................................................................................... 4
应用领域 ............................................................................................................................................................. 4
引脚 ..................................................................................................................................................................... 5
4.1.
引脚定义 ............................................................................................................................................. 5
4.2.
引脚描述 ............................................................................................................................................. 5
结构框图 ............................................................................................................................................................. 6
典型应用电路 ..................................................................................................................................................... 6
电气特性 ............................................................................................................................................................. 7
7.1
极限参数 ............................................................................................................................................. 7
7.2
典型参数 ............................................................................................................................................. 8
7.3
开关时间特性 ..................................................................................................................................... 9
应用设计 ............................................................................................................................................................. 9
8.1
电源电压输入(Vcc) ....................................................................................................................... 9
8.2
控制输入(IN) ..................................................................................................................................... 9
8.3
SD 驱动输出关断控制端 .................................................................................................................. 10
8.4
驱动输出(OUTD,OUTS) ................................................................................................................. 10
封装尺寸 ........................................................................................................................................................... 11
9.1
SO8 封装尺寸 .................................................................................................................................... 11
2011 © 上海屹晶微电子有限公司 版权所有
www.EGmicro.com
3 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
EG3001 芯片用户手册 V1.0
1. 特点
源出峰值驱动电流达 1A 和吸入峰值驱动电流达 1.2A
宽电压输入范围:+3V - +30V
输入端 IN 可承受最高为+30V 的输入电压
低输入供电电流:
逻辑 1 输入— 200uA(典型值)
逻辑 0 输入— 0uA(典型值)
独立的拉电流和灌电流输出结构可独立调节上升沿和下降沿时间
SD 引脚实现逐周关断控制,可用于短路或过流保护处理电路
封装形式:SOP-8
2. 描述
EG3001 是一款单通道高性价比的功率 MOSFET 管或大功率双极性晶体管门极或基极驱动专用芯片,内部
集成了输入逻辑信号处理电路、SD 快速关断处理电路及大电流输出驱动电路,专用于电源转换器及电机控
制器等的功率 MOSFET 管驱动器。
EG3001 电源电压范围宽 3V~30V,静态功耗低仅 2mA,输出结构具有独立的源出电流 OUTD 端和吸入电
流 OUTS 端引脚,可以用来独立地调节输入到 MOSFET 管 G 极的上升沿时间和下降沿时间。
3. 应用领域
电机驱动器
逆变器
步进电机驱动
DC/DC 转换器
驱动大功率双极型晶体管
UPS 不间断电源
Class-D 功率放大器
开关电源
脉冲变压器驱动器
无刷风扇
2011 © 上海屹晶微电子有限公司 版权所有
www.EGmicro.com
4 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
4. 引脚
4.1. 引脚定义
Vcc
OUTD
OUTS
GND
8
7
6
5
EG3001
1
2
3
4
NC
IN
SD
NC
图 4-1. EG3001 管脚定义
4.2. 引脚描述
引脚序号
引脚名称
I/O
1
NC
NC
描述
空脚
2
IN
I
驱动输入信号,控制 MOSFET 管的导通与截止,输入电压范围为
-0.3V~+Vcc :
“0”是关闭功率 MOSFET 管
“1”是开启功率 MOSFET 管
3
SD
I
驱动输出关断控制脚:
“0”是开启输出驱动
“1”是关闭输出驱动
4
NC
NC
5
GND
GND
6
OUTS
O
驱动输出吸入端,能吸入 1.2A 的灌电流输出能力
7
OUTD
O
驱动输出源出端,能源出 1A 的拉电流输出能力
8
Vcc
Power
空脚
输入、输出公共地端,必须靠近被驱动的 MOSFET 源极
芯片工作电源及 MOSFET 驱动电源,电压范围为 3V 至 30V
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
5 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
5. 结构框图
Vcc
I
逻辑输入
HIN 2
8 Vcc
20K
10K
7 OUTD
S
SD 3
Q
6 OUTS
17K
R
9K
5 GND
图 5-1. EG3001 结构框图
6. 典型应用电路
+Vin
+15V
U1
C1
10uF/25V
NC
R1
EG3001
2
SD
SD
OUTD
OUTS
3
NC
Vout
C4
C5
470uF/25V 0.1uF/25V
D2
8
IN
D1
C7
0.1uF/25V
VCC
1
IN
R3
C2
10
Q1
7
6
GND
4
5
R2
+15V
C6
1nF
R4
10K
SD脚应用于过流或短路保护功能
Rsense
0.01 Ohm
+
-
1K
+0.5V
图 6-1. EG3001 典型应用电路图(带 SD 端短路保护功能)
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
6 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
7. 电气特性
7.1 极限参数
无另外说明,在 TA=25℃条件下
符号
参数名称
测试条件
最小
最大
单位
输出端
OUTD
-
-0.3
35
V
输出端
OUTS
-
-0.3
35
V
电源
VCC
-
-0.3
35
V
IN
-
-0.3
35
V
IN
-
-0.3
35
V
SD 控制端
SD
-
-0.3
7
V
TA
环境温度
-
-45
85
℃
Tstr
储存温度
-
-65
125
℃
TL
焊接温度
T=10S
-
300
℃
逻辑信号输入高
电平
逻辑信号输入低
电平
注:超出所列的极限参数可能导致芯片内部永久性损坏,在极限的条件长时间运行会影响芯片的可靠性。
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
7 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
7.2 典型参数
无另外说明,在 TA=25℃,负载电容 CL=1nF 条件下
参数名称
符号
测试条件
最小
典型
最大
单位
电源
Vcc
-
3
15
30
V
静态电流
Icc
输入悬空,Vcc=12V
-
2
2.5
mA
IN(H)
输入控制信号
2.5
5.0
30
V
IN(L)
输入控制信号
-0.3
0
1.0
V
IN 输入逻辑“1”
高电平输入电压
IN 输入逻辑“0”
低电平输入电压
IN 输入逻辑“1”
高电平的电流
IN 输入逻辑“0”
低电平的电流
SD 输入逻辑“1”
高电平输入电压
SD 输入逻辑“0”
低电平输入电压
SD 输入逻辑“1”
高电平的电流
SD 输入逻辑“0”
低电平的电流
Iin(H)
Vin=5V
150
200
300
uA
Iin(L)
Vin=0V
-
0
-
uA
SD(H)
关断控制信号
2.5
5.0
6
V
SD(L)
关断控制信号
-0.3
0
1.0
V
SDin(H)
Vin=5V
150
210
300
uA
SDin(L)
Vin=0V
-
0
-
uA
-
80
120
nS
160
180
nS
20
30
nS
50
80
nS
输出开关时间特性
见图 7-3a,CL=0
上升时间
Tr
下降时间
Tf
开延时
Ton
见图 7-3a
-
200
250
nS
关延时
Toff
见图 7-3a
-
80
100
nS
0.8
1
-
A
1
1.2
-
A
见图 7-3a,CL=1000pF
见图 7-3a,CL=0
-
见图 7-3a,CL=1000pF
IO 输出最大驱动能力
IO 输出拉电流
IO+
IO 输出灌电流
IO-
Vo=0V,IN=HIGH
PW≤10uS
Vo=12V,IN=LOW
PW≤10uS
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
8 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
7.3 开关时间特性
VCC=+12V
90%
10uF 0.1uF
IN
8
10%
VCC
输入
关断控制
2 IN
3 SD
OUTD
EG3001
OUTS
7
Ton
输出
Toff
Tf
Tr
6
CL=1000pF
90%
90%
GND
5
OUT
10%
10%
输入:100kHz 方波 Trise=Tfall≤10nS
图 7-3a. 开关时间测试电路
图 7-3b. 输入输出开关时间波形图
8. 应用设计
8.1 电源电压输入(Vcc)
Vcc 端是 EG3001 的工作电源及驱动电源输入端,其考虑有足够的驱动电压去驱动 N 沟道功率 MOSFET 管,
推荐电源 Vcc 工作电压典型值为 12V-15V。Vcc 端需外接一个旁路电容到地。
8.2 控制输入(IN)
EG3001 主要功能有逻辑信号输入处理电路、大电流输出驱动电路。逻辑信号输入端高电平阀值为 2.5V
以上,低电平阀值为 1.0V 以下,要求逻辑信号的输出电流小,MCU 的输出逻辑信号直接连接到 EG3001 的
输入通道上。
输入信号和输出信号逻辑真值表:
输入
输出
输入、输出逻辑
SD 控制端(引脚 3)
IN(引脚 2)
OUT(引脚 6,7 短路)
0
0
0
0
1
1
1
X
0
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
9 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
8.3 SD 驱动输出关断控制端
EG3001 的 SD 脚驱动输出关断控制逻辑如图 8-3 所示,当 SD 引脚的电平为“0”时,OUT 端输出同相
于输入信号 IN 端;当 SD 引脚的电平为“1”时,OUT 端输出低电平关断 MOSFET,关断后如果 IN 输入信号
仍处于持续高电平和 SD 输入信号跳入到低电平如图 8-3 的 SD 输入的第二个脉冲逻辑,此时 OUT 端输出仍
处于关闭状态,只有当 IN 输入信号重新由低到高时,SD 端关断控制再执行逻辑控制。应用时 SD 端能实现
逐周关断控制,可用于功率 MOSFET 管短路或过流保护处理电路,短路关断具体应用电路可参考图 6-1 典型
应用图中的 SD 脚外接电路部分。
IN
SD
OUT
图 8-3. SD 端驱动输出关断逻辑图
8.4 驱动输出(OUTD,OUTS)
EG3001 输出端具有独立的拉电流 OUTD 和灌电流 OUTS 引脚,可用来独立调节上升沿时间和下降沿时间,
方法是在 OUTD 引脚和 OUTS 引脚上外接电阻到 MOSFET 管门极输入端,引脚 7(OUTD)拉电流输出能提供 1A
的峰值电流输出能力,引脚 6(OUTS)灌电流输入能吸入 1.2A 的峰值电流能力。
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
10 / 11
屹晶微电子有限公司
EG3001 芯片用户手册 V1.0
单通道 MOSFET 管驱动芯片
9. 封装尺寸
9.1
SO8 封装尺寸
2011 © 屹晶微电子有限公司 版权所有
www.EGmicro.com
11 / 11
