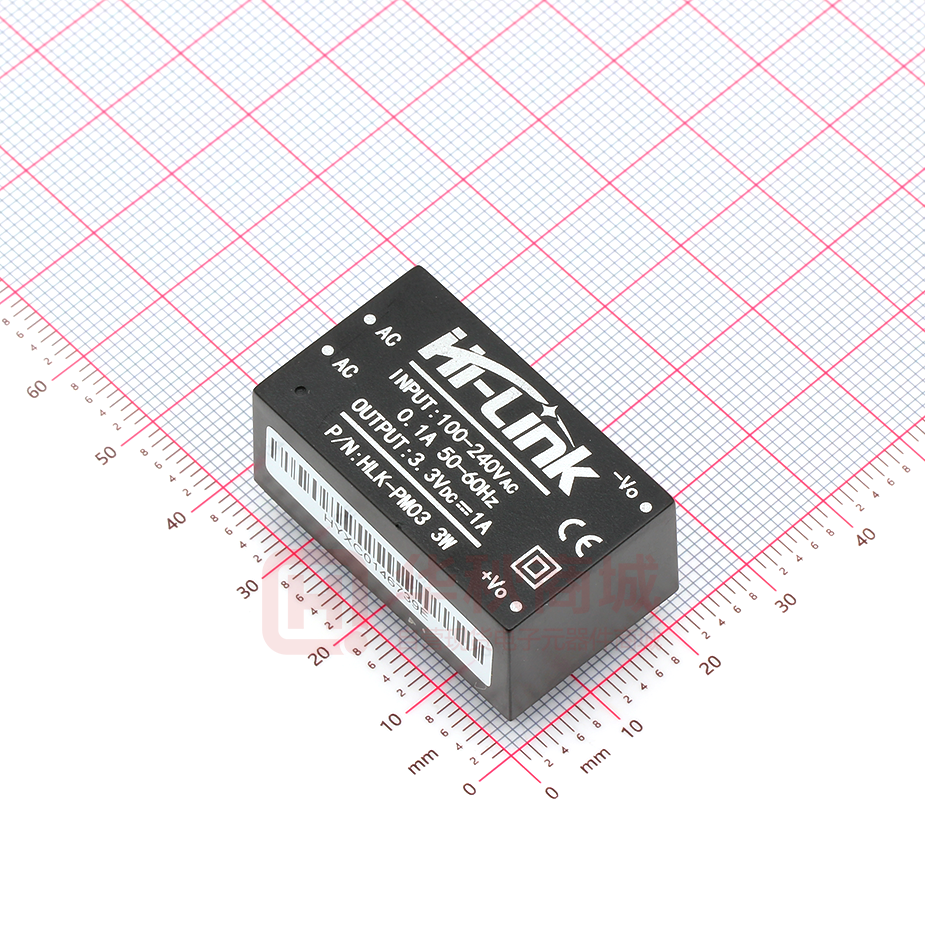

HLK-PM03

深圳市海凌科电子有限公司 3W 超小型系列模块电源 PM03/PM01/PM09/PM12/PM15/PM24 版本：V2.8 修订日期：2020 年 11 月 16 日 版权所有 © 深圳市海凌科电子有限公司 目 录 1. 超小型系列模块电源...............................................................................................................................................1 2. 产品型号................................................................................................................................................................... 1 3. 产品特征................................................................................................................................................................... 1 4. 环境条件................................................................................................................................................................... 2 5. 电气特性................................................................................................................................................................... 2 5.1. 输入特性.......................................................................................................................................................2 5.2. 输出特性 (3.3V/1000mA)........................................................................................................................ 3 5.3. 输出特性 (5V/600mA).............................................................................................................................. 3 5.4. 输出特性 (9V/330mA).............................................................................................................................. 4 5.5. 输出特性 (12V/250mA)............................................................................................................................ 4 5.6. 输出特性 (15V/200mA)............................................................................................................................ 5 5.7. 输出特性 (24V/125mA)............................................................. 6 6. 输入电压与负载特性 ............................................................................................................................................ 6 7. 减额曲线 ................................................................................................................................................................. 7 8. 典型应用电路...........................................................................................................................................................7 8.1 输入部分..........................................................................................................................................................7 8.2 输出部分..........................................................................................................................................................8 9. 安规特性................................................................................................................................................................... 8 9.1. 认证............................................................................................................................................................... 8 9.2. 安全与电磁兼容:........................................................................................................................................ 8 10. 标志、包装、运输、贮存.................................................................................................................................... 9 10.1. 标志............................................................................................................................................................. 9 10.1.1. 产品标志........................................................................................................................................ 9 10.1.2. 包装标志........................................................................................................................................ 9 10.2. 包装............................................................................................................................................................. 9 10.3. 运输............................................................................................................................................................. 9 10.4. 贮存............................................................................................................................................................. 9 11. 外形尺寸及重量...................................................................................................................................................10 1.超小型系列模块电源 3W 超小型系列模块电源是海凌科电子为客户设计的小体积，高效率模块电源。具有全球输入电压范围、 低温升、低功耗、高效率、高可靠性、高安全隔离等优点。已广泛用于智能家居、自动化控制、通讯设备、 仪器仪表等行业中。 2.产品型号 型 号 模块外壳尺寸 输出功率 输出电压 输出电流 备注 (mm) (W) (V) (mA) Notes HLK-PM03 3 3.3 1000 HLK-PM01 3 5 600 3 9 330 3 12 250 HLK-PM15 3 15 200 HLK-PM24 3 24 125 (MODEL) HLK-PM09 HLK-PM12 34*20*15 3.产品特征 1. 超薄型、超小型、业内最小体积 2. 全球通用输入电压（90~265Vac） 3. 低功耗、绿色环保 、空载损耗100M Ohms/500Vdc 25℃ 70% RH  传导与辐射 符合 EN55011, EN55022 (CISPR22)  静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV  射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明 第 8 页 / 共 10 页 10.标志、包装、运输、贮存 10.1.标志 10.1.1.产品标志 在产品的适当位置贴有产品唯一条形码标志，确保每块产品的生产日期、产品批次等 信息可追溯性。其内容符合国家标准、行业标准的规定。 10.1.2 包装标志 产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日； 标有“向上”、“防潮”“小心轻放”等运输标志，所有标志都符合 GB 191 的规定。 10.2.包装 产品采用专用吸塑盒分隔包装，具有防振功能，并符合 GB 3873 规定。 10.3.运输 包装后的产品能以任何交通工具运输，在运输中应有遮篷，不应有剧烈振动，撞击等。 10.4.贮存 产品贮存应符合 GB 3873 的规定。 第 9 页 / 共 10 页 11 外形尺寸及重量 引脚功能 1 AC 2 AC 3 -V0 4 +V0 重量：20±2g 尺寸误差： 1，长宽高及引脚间距误差±8% 2，引脚长度误差±1mm 3，引脚直径误差-0.2mm 第 10 页 / 共 10 页
