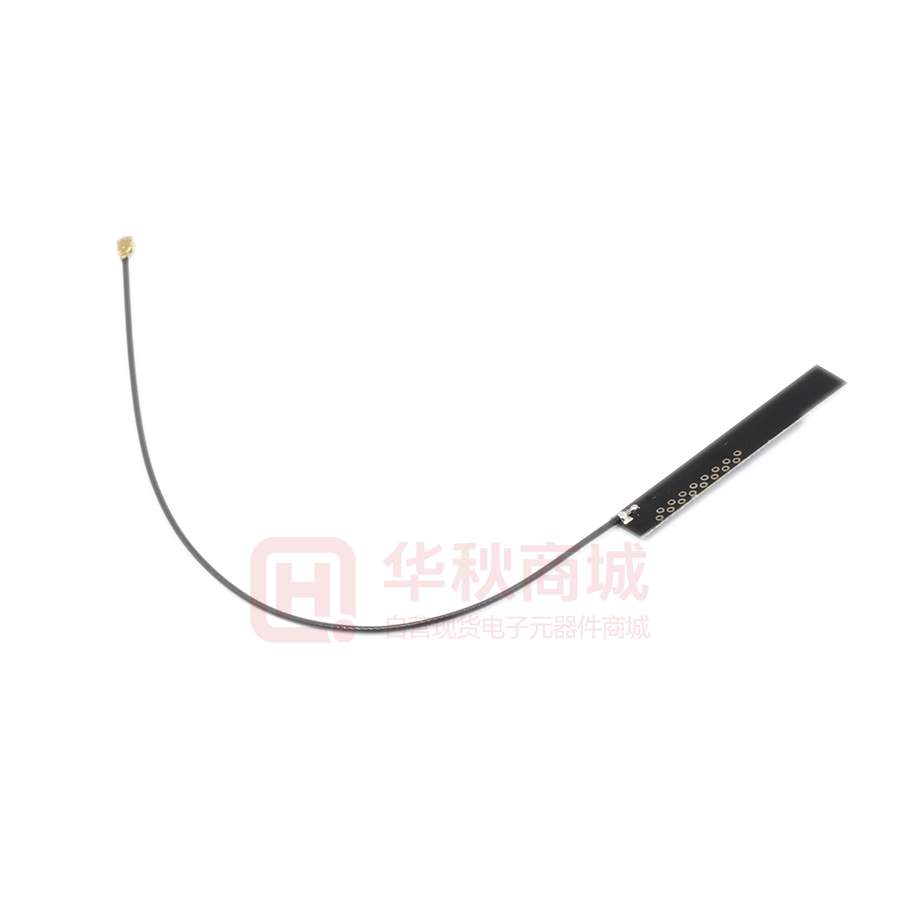

HLK-TX-PCB-B10

深圳市海凌科电子有限公司 客 户 名 称： 产 品 名 称： 2.4GHz Antenna 产 品 料 号 ： HLK-TX-PCB-B10 客 户 料 号： 送 样 日 期： 2015-4-22 工程确认： 核准 工程 制作 Approval Quality Engineer 研发 品质 签章 客户确认： 核准 确认结果： □ 合格 □ 不合格 签章 □ 其它 MT-22-008 REV1.0 深圳市海凌科电子有限公司 承认书项目表 Item Description 1………………………………………承认书封面 2………………………………………承认书项目表 3………………………………………工程图面 4………………………………………电性测试报告 MT-22-008 REV1.0 深圳市海凌科电子有限公司 RF Antenna Cable Assembly Specification 1. Electrical Properties 1.1 Frequency Range……………………2.4GHz-2.5GHz 1.2 Impedance……………………………50Ω Nominal 1.3 VSWR……………………………………1.92:1MAX 1.4 Return Loss……………………………-10dB Max 1.5 Gain(peak)……………………………2dBi 1.6 Cable loss………………………………0.3dBi Max 1.7 Polarization……………………………Linear Vertical 1.8 Admitted Power…………………………2W 1.9 Cable……………………………………O.D 1.13mm 1.10 Conn……………………………………IPEX 2. Physical Properties: 2.1 Antenna Material…………………………… PCB 2.4 Operating Temp…………………………-20℃- +65℃ 2.5 Storage Temp……………………………-30℃- +75℃ 2.6 Color………………………………………BLACK RF Antanna Assembly MT-22-008 REV1.0 深圳市海凌科电子有限公司 SPEC:2.4~2.5GHz 一 驻波比 二 效率 MT-22-008 REV1.0 深圳市海凌科电子有限公司 3D pattern(wifi 频段中间频点 2450MHz MT-22-008 REV1.0
