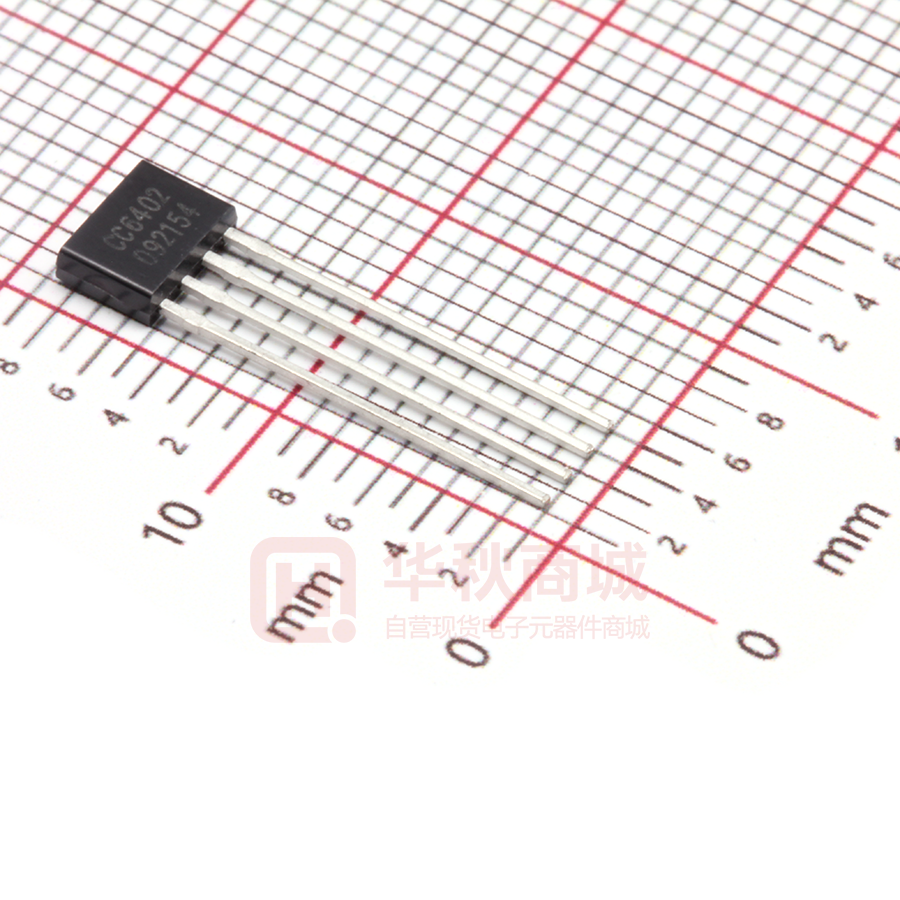

CC6402TO

Preliminary CC6402 DS-CC6402-SC- rev1.3 crossMAG series 5V/12V/24V 450mA 带堵转保护功能 的单线圈智能风扇驱动器 概述 CC6402 是一款高性能单线圈直流无刷马达（风扇）驱动 IC。该 IC 采用创新的先进高压 BiCMOS 工艺设计制造，该制程对霍尔传感器和 电机驱动进行了优化。芯片包含高灵敏度霍尔传感器，斩波失调消除模块，霍尔温度补偿单元，电压调节器和低 RDSON 全桥驱动器等等。CC6402 功耗低，静态电流仅 2mA，远低于市场同类产品，有助于提高风扇的效率，同时提升风扇的可靠性。 CC6402 内部集成堵转保护功能，在风扇堵转的时候会自动停止给线圈供电，并进入自启动状态，以此方法降低风扇卡堵过程中的功耗， 可以保证堵转的时候风扇不会烧毁，大大提高风机的可靠性。CC6402 能够承受瞬间 40V 的高压，保证风扇在各种应用环境下的可靠性。 CC6402 采用 TO-94 封装，工作温度范围-40~125°C。 应用 特性  内置高灵敏度霍尔传感器  单线圈直流无刷风扇  具备堵转保护功能，在堵转的时候不会将 IC 或者线圈烧毁  单线圈直流无刷马达  驱动能力强，可以输出高达 450mA 持续电流  低功耗，静态电流 2.5mA  集成低 1.6Ω RDSON 全桥驱动器  优异的温度稳定性，保证 IC 可以胜任极端环境  抗机械应力，磁灵敏度不会因为收外界压力而偏移  ESD (HBM) 6000V 功能框图 1 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-CC6402-SC- rev1.3 Preliminary crossMAG series 订购信息 产品名称 - 封装型号 CC6402TO - TO (TO-94) 管脚定义 TO-94 Package 名称 编号 功能 VDD 1 电源电压 DO 2 全桥输出 1 DOB 3 全桥输出 2 GND 4 地 极限参数 参数 符号 数值 单位 风机电源电压 VDD 40 V 尖峰电流 IPEAK 1500 mA 持续电流 ICONT 450 mA 工作环境温度 TA -40~125 °C 最大结温 TJ 160 °C 存储环境温度 TS -55~150 °C 磁场强度 B 无限制 mT 静电保护 ESD(HBM) 6000 V 注意: 应用时不要超过最大额定值，以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。 推荐工作环境 参数 符号 最小值 最大值 单位 风机电源电压 VDD 2.8 32 V 风机持续电流 IDD - 400 mA FPWM 0.1 25 kHz TA -20 125 °C 频率 环境温度 2 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-CC6402-SC- rev1.3 Preliminary 电气特性 crossMAG series (若无特别指明，VDD=18V @ 25°C) 参数 符号 条件 最小值 典型值 最大值 单位 风机电源电压 VDD - 2.8 - 36 V 静态电流 IDD - - 2 4 mA VDD=14V,Iout=200mA - 0.15 - V VDD=14V,Iout=200mA - VDD-0.25 - V 输出饱和压降（sink） VSAT 输出饱和压降（source） 输出上升时间 tr RL=820Ω，CL=20pF - 7 - us 输出下降时间 tf RL=820Ω，CL=20pF - 7 - us 死区时间 tDead RL=820Ω，CL=20pF - 60 - us 锁转保护开启时间 TON VDD>7V - 0.33 - s 锁转保护关闭时间 TOFF VDD>7V - 2 - s 过温保护 过温保护迟滞宽度 TSD 160 °C △TSD 30 °C 注意:  设计值，非实际测试值 磁参数 参数 符号 最小值 典型值 最大值 单位 工作点 BOP 5 25 45 Gauss 释放点 BRP -45 -25 -5 Gauss 迟滞宽度 BHYS 20 50 80 Gauss 输出 vs. 磁场极性 参数 测试环境 DO DOB 北极 BBOP 低 高 典型应用电路 注意: a) 电容有助于提升风扇的可靠性和效率。D1 采用肖特基二极管（schottky diode）有助于降低风扇的最低工作电压并提升风扇的效率。 b) 旁路电容 C1 可以吸收风扇线圈电流，提高风扇的可靠性，具体的参数跟实际的机型，转动电流，启动电流等均相关。 3 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com Preliminary DS-CC6402-SC- rev1.3 crossMAG series 曲线 & 波形 IDD vs. VIN BOP&BRP vs. VIN RDSON vs. IOUT RDSON vs. VIN 特性 该产品内置卡堵保护。当风扇被堵塞卡住时，卡堵保护功能会将风扇线圈电流关断，然后每隔2秒尝试重启。开关的循环将平均电流降低 到了正常卡堵的1/7，足以保护风扇不会因为过热而损坏。 4 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com Preliminary DS-CC6402-SC- rev1.3 crossMAG series 最大驱动电流 CC6402 封装体的最大散热功率由以下公式决定: PD(MAX)=(Tj-Ta)/Өth 当 CC6402 工作时，IC 的功耗为 P=ICONTINUE2*RDSON+VDD*IDD 所以持续输出电流计算公式如下 IMAX=( (PD(MAX) - VDD*IDD)/RDSON)1/2 CC6402 最大持续输出电流曲线如下 PD(MAX) vs. Temp. ICONT(MAX) vs. Temp. 5 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com Preliminary DS-CC6402-SC- rev1.3 crossMAG series 封装信息 TO-94 封装 注意: 1. 所有尺寸单位均为毫米。 2. 为保持可靠性，建议pin脚长度取 2.5mm。 打标: 第一行: CC6402– 产品名称 第二行:XXYYWW XX-内部代码 YY – 年度后两位数字 WW – 星期数 Hall Plate 位置 0.5 1.97 0.76 注意: 1. 所有尺寸单位均是毫米。 6 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com
