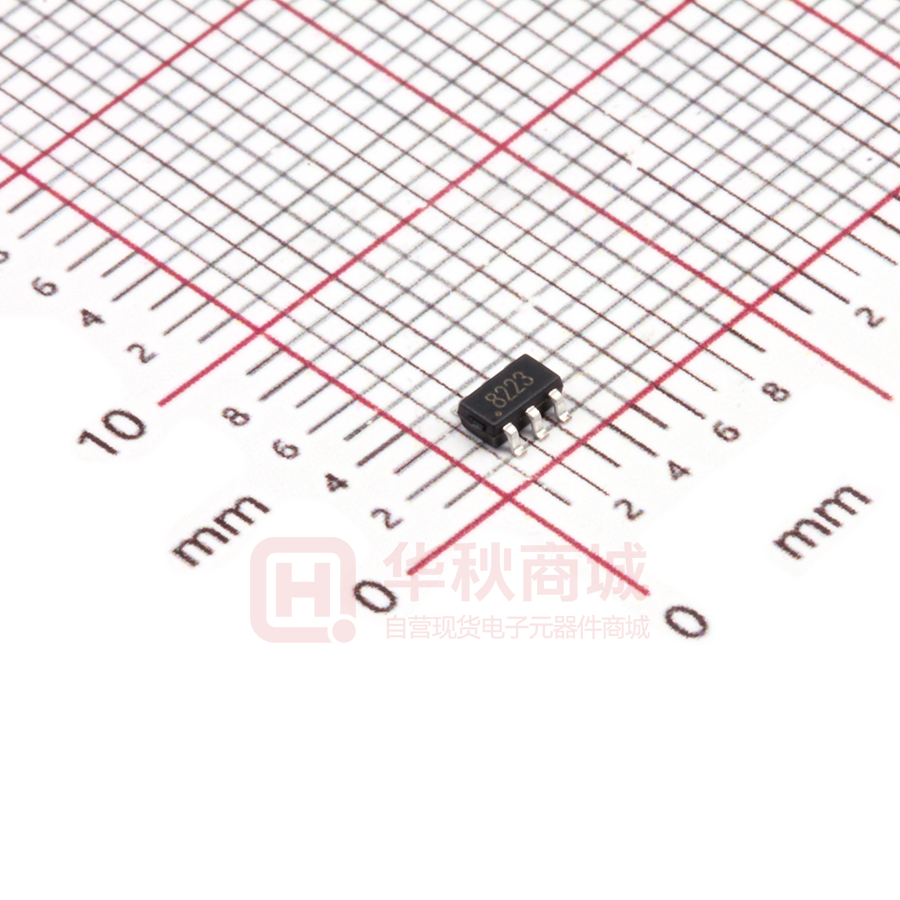

JSM8223 单按键触摸开关 IC 一、概述 JSM8223 是一款单按键触摸及接近感应开关，其用途是替代传统的机械型开关。该 IC 采用 CMOS 工艺制造，结构 简单，性能稳定。该 IC 通过引脚可配置成多种模式，可广泛应用于灯光控制、玩具、家用电器等产品。 ｏｒ 二、特点 ◆ 工作电压：2.0V～5.5V ｃｔ ◆ 低功耗模式仅 1.5uA(均指在 3V 且无负载) ◆ 外部配置引脚设置为多种模式 ｄｕ ◆ 高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作 ｏｎ ◆ 可用于玻璃、陶瓷、塑料等介质表面 Ｏ　 Ｓ 8223 ｅｍ ｉｃ 三、封装示意图 ＪＳ ＭＩ ＣＲ MARKING SOT23-6L 图 1 封装示意图 JSM8223 使能最大开启时间功能（最大按键开启时间为75秒） ｗｗｗ．ｊｓｍｓｅｍｉ．ｃｏｍ 第１／５页 JSM8223 单按键触摸开关 IC 5.1.2 保持/同步模式(HLD) 当 PIN 脚 HLD 悬空时，默认下拉为低电平，置为同步模式。 设置 HLD=0，则选择同步模式，此时 PIN 脚 OUT 的状态与触摸响应同步：只有检测到触摸时有输出响应；当触摸消 失时，OUT 的状态恢复为初始状态。 设置 HLD=1，则选择保持模式，此时 PIN 脚 OUT 的状态受在触摸响应控制下保持，当触摸消失后仍保持为响应状态； TOUCH TOUCH TOUCH Td2 Td1 Td1 Td2 Td2 Td1 ～ O U C H TOUCH Td2 ｏｎ Td1 ｄｕ OUT TOUCH ｃｔ TCH ｏｒ 再次触摸并响应后恢复为初始状态，如下图所示。 OUT Td1 ～ O U C H TOUCH ～ O U C H TOUCH ｅｍ TOUCH Td1 Ｏ　 Ｓ TCH ｉｃ 图 2 同步模式示意图 Td1 Td1 图 3 保持模式示意图 ＪＳ ＭＩ ＣＲ 注：Td1 为 TOUCH 响应延迟时间,Td2 为 TOUCH 撤销延迟。 5.1.3 最大开启时间模式(MOT) 此模式只在同步模式下有效，当 PIN 脚 MOT 悬空时，默认上拉高电平，禁止最大开启时间复位功能。 设置 MOT=O，同步模式下触摸响应后，如持续检测到触摸存在达到约 75S(3V)，则自动复位并校准，同时置 PIN 脚 OUT 为未检测到 TOUCH 的状态。 5.1.4 输出模式选择（OLH、OUT） JSM8223 可设置多种输出模式，当 PIN 脚(OLH)悬空时，默认内置下拉为低电平，设置为高电平有效模式。 表 3 输出模式菜单 OLH OUT 0 触摸响应后输出高电平 1 触摸响应后输出低电平 ｗｗｗ．ｊｓｍｓｅｍｉ．ｃｏｍ 第２／５页 JSM8223 单按键触摸开关 IC 5.1.5 灵敏度调节 1. 设置 PIN 脚 SLS。当该 PIN 脚悬空时，默认上拉为高电平，采样时间长度设置为 1.5ms。设置 SLS=0 时，采样时间长 度设置为 3.0ms，此时芯片对触摸感应响应的灵敏度高于 SLS=1 时的灵敏度。 2. 外接调节电容 Cj。调节电容值的范围是 0pF～75pF，电容值的增加将导致灵敏度降低。 3. 改变连接到 TCH 的 TOUCH PAD 的面积和形状。 如需增加触摸感应灵敏度， 可适当增大 TOUCH PAD 的面积； 但 TOUCH ｃｔ 4. TOUCH PAD 到 TCH 引脚的导线长度，及 PCB 的布局，都会对灵敏度产生一定的影响。 ｏｒ PAD 面积增大到一定程度后，面积的继续增加几乎不能对灵敏度产生影响。 ｄｕ 六、绝对最大值 工作电压 VDD 输入/输出电压 VI / VO 工作温度 TOPR 储藏温度 TSTG 单 位 -0.3～5.5 V -0.5～VDD +0.5 V -20 ~ 70 ℃ -40 ~ 125 ℃ VDD -0.3～5.5 V VI / VO -0.5～VDD +0.5 V Ｏ　 Ｓ 工作电压 输入/输出电压 范 围 ｉｃ 符 号 ｅｍ 项 目 ｏｎ 表 4 工作条件规格表 ＪＳ ＭＩ ＣＲ 注：所列电压均以 GND 为参考 七、电气参数 参数 工作电压 表 5 电气参数表 符号 VDD 条件 最小值 典型值 最大值 单位 TOPR=-20 ~ 70℃ 2.0 3.0 5.5 V SLS=1 1.5 3.5 SLS=0 2.5 5.0 SLS=1 6.0 8.5 SLS=0 10.0 15.0 50 100 200 kΩ 2 4 － mA FST=0 工作电流 IDD FST=1 输入 PIN 上拉电阻 RUP 高电平输出电流(OUT) IOL VOL=0.7V uA 注：若无特别说明，VDD 为 3.0V﹐环境温度为 25℃,芯片输出无负载。 ｗｗｗ．ｊｓｍｓｅｍｉ．ｃｏｍ 第３／５页 JSM8223 单按键触摸开关 IC 八、应用电路图 OUT R1 1 OUT HLD 6 2 GND VDD 5 3 TCH Cj 0-75PF VDD OLH 4 JSM8223 J2 C1 104 ｏｒ PAD RES2 J1 ｄｕ 图 5 应用电路示意图 ｃｔ K1 U1 以下说明可供应用时参考： ｏｎ 1 .Cj 指调节灵敏度的电容，电容值大小 0pF～75pF。 速变化，可能引起灵敏度漂移或者检测错误。 ｉｃ 2. VDD 与 GND 间需并联滤波电容 C0 以消除噪声，建议值 10uF 或更大。供电电源必须稳定，如果电源电压漂移或者快 ｅｍ 3 .TOUCH PAD 的形状与面积、以及与 TCH 引脚间导线长度，均会对触摸感应灵敏度产生影响。 ＪＳ ＭＩ ＣＲ 护，请参考图 6。 Ｏ　 Ｓ 4 .从 TOUCH PAD 到 IC 管脚 TCH 不要与其他快速跳变的信号线并行或者与其他线交叉。TOUCH PAD 需用 GROUND 保 图 6 TOUCH PAD 参考画法 5. 以上功能选项脚若选择默认值，建议接到固定电平，如需选择输出同步模式，HLD 脚建议接到 GND。 6.外围 PCB 电路布线规则具体可参考《JSM 电容式触摸 IC PCB 布线注意事项说明》文件。 ｗｗｗ．ｊｓｍｓｅｍｉ．ｃｏｍ 第４／５页 JSM8223 单按键触摸开关 IC ＪＳ ＭＩ ＣＲ Ｏ　 Ｓ ｅｍ ｉｃ ｏｎ ｄｕ ｃｔ ｏｒ 九、应用电路图 十、注意： 1. 以上规格如有更新﹐恕不另行通知。请在使用前更新该芯片规格书至最新版本。 2. 对于错误或不恰当操作所导致的后果，我们将不承担责任。 ｗｗｗ．ｊｓｍｓｅｍｉ．ｃｏｍ 第５／５页
