无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
表 835-11
编号:L9110S-AX-QT-B006
e

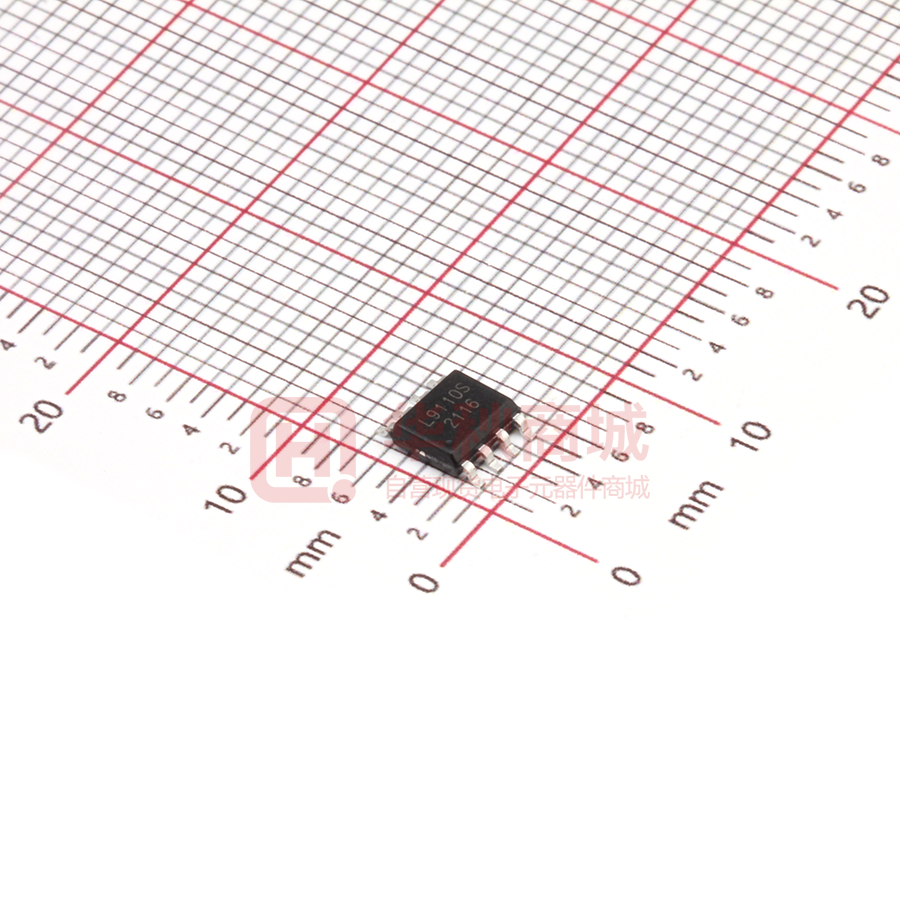

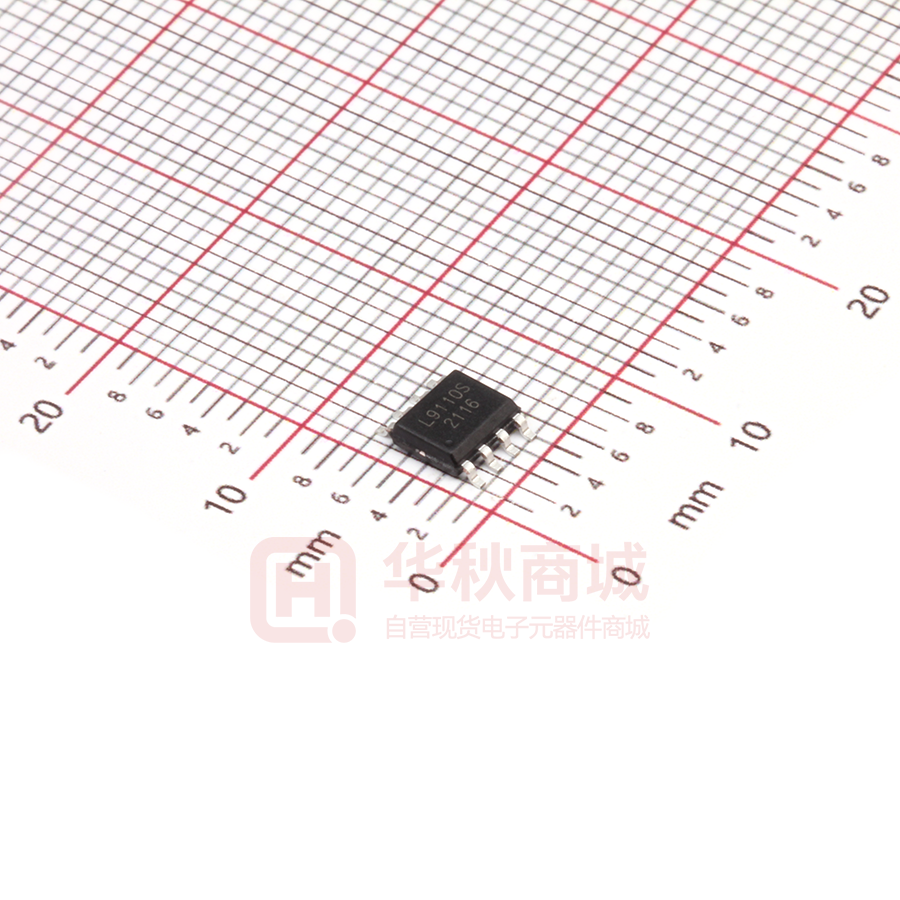

L9110S
or
直流电机 H 桥驱动电路
i-c
产品说明书
说明书发行履历:
版本
发行时间
新制/修订内容
2010-01-A1
2010-01
更换新模板
2012-01-B1
2012-01
增加说明书编号及发行履历
2018-08-B2
2018-08
更新订购信息、添加封装信息
2019-01-B3
2019-01
修改主要特点、更新说明书版次
2019-06-B4
2019-06
修改订购信息
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 1 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
表 835-11
编号:L9110S-AX-QT-B006
1、概 述
L9110S是一款直流电机驱动电路,该产品为电池供电的玩具、低压或电池供电的控制应用提供了
一种集成直流马达驱动的解决方案。电路内部集成了采用MOS管设计的H桥驱动电路,主要应用于驱
动通用直流电机。其主要特点如下:
● 内置功率管实现电机桥式驱动
● 待机电流低
● CMOS工艺实现
● 典型电压值:5V
● 驱动能力:VDD1=VDD2=4.5V,输出电流可达400mA
● 通用直流马达驱动
订购信息:
管装:
封装
形式
打印
标识
管装数
盒装管
盒装数
箱装盒
箱装数
or
产品型号
e
● 封装形式:SOP8、DFN8
L9110SSA.TB
SOP8
编带:
产品型号
封装形式
打印标识
L9110SSA.TR
SOP8(1)
L9110S
L9110SSA.TR
SOP8(2)
L9110S
L9110SXA.TR
DFN8
NK
100
管/盒
10000
PCS/盒
10
盒/箱
编带盘装数
4000
PCS/盘
2500
PCS/盘
3000
编带盒装数
8000
PCS/盒
5000
PCS/盒
3000
箱装数
64000
PCS/箱
40000
PCS/箱
24000
PCS/盘
PCS/盒
PCS/箱
i-c
L9110S
100
PCS/管
100000
PCS/箱
备注说明
塑封体尺寸:
4.9mm×3.9mm
引脚间距:1.27mm
备注说明
塑封体尺寸:4.9mm×3.9mm
引脚间距:1.27mm
塑封体尺寸:4.9mm×3.9mm
引脚间距:1.27mm
塑封体尺寸:3mm×3mm
引脚间距:0.65mm
注:如实物与订购信息不一致,请以实物为准。
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 2 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
表 835-11
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
编号:L9110S-AX-QT-B006
2、功能框图及引脚说明
or
e
2.1、功能框图
i-c
图 1、L9110S 内部功能框图
2.2、引脚排列图
图 2、L9110S 引脚图
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 3 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
表 835-11
编号:L9110S-AX-QT-B006
2.3、引脚说明
引脚
符
号
功 能
引脚
符
号
功
能
1
X4
正转输出
5
GND
接地端
2
VDD1
功率电源
6
FOR
正转逻辑输入
3
VDD2
逻辑电源
7
BAK
反转逻辑输入
4
X3
反转输出
8
GND
接地端
2.4、真值表
BAK、FOR 为电机转向控制脚,X3、X4 为电机输出驱动脚,通过 BAK、FOR 输入脚的电平控制
实现转向控制功能。下表为电机转向控制逻辑真值表。
0
0
0
1
1
0
1
1
X3
X4
功能
Z
Z
待机
0
1
正转
1
0
反转
0
0
刹车
e
FOR
or
BAK
i-c
波形示意图如下:
图 3、波形示意图
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 4 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
表 835-11
编号:L9110S-AX-QT-B006
3、电特性
3.1、 极限参数
除非另有规定,Tamb=25℃
参 数 名 称
符 号
条 件
额 定 值
单 位
电源电压
VDD
—
7.0
V
输入电压
VIN
—
-0.3~VDD+0.3
V
结温
TJ
—
150
℃
贮存温度
Tstg
—
-65~+150
℃
焊接温度
TL
250
℃
10s
SOP8
3.2、推荐使用条件
电源电压
VDD
工作温度范围
TA
推 荐 值
e
符 号
单 位
最小
典型
最大
2.0
—
5.5
V
-40
—
+85
℃
or
参 数 名 称
3.3、电气特性
3.3.1、直流参数
除非另有规定,Tamb=25℃,VDD1=VDD2=4.5V,GND=0V。
参 数 名 称
符 号
测 试 条 件
工作电压
VDD
VDD1 待机电流
规 范 值
单 位
典型
最大
VDD1 和 VDD2
2
5
5.5
V
ISTB1
FOR=BAK=L,VDD1=5V
—
0.5
7
uA
VDD2 待机电流
ISTB2
FOR=BAK=L,VDD2=5V
—
0
7
uA
VDD1 静态电流
IDD1
—
170
—
uA
VDD2 静态电流
IDD2
FOR=H or BAK=H
输出悬空,VDD1=VDD2=5V
—
100
—
uA
输入高电平电压
VIH
VDD2=4.5V
2.2
—
—
V
输入低电平电压
VIL
VDD2=4.5V
—
—
0.8
V
输出高电平电压
VOH
输出电流 150mA
测试输出脚:X3/X4
4.3
4.42
—
V
输出低电平电压
VOL
输入电流 150mA
测试输出脚:X3/X4
—
0.1
0.2
V
驱动管导通电阻
Ron
VDD1=4.5V
IO=±150mA
—
0.56
—
Ω
i-c
最小
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 5 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
表 835-11
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
编号:L9110S-AX-QT-B006
4、典型应用线路与应用说明
e
4.1、应用线路
or
图 4、典型应用图
备注 1:靠近芯片电源地间必须加电容,否则会严重影响芯片工作可靠性。
i-c
备注 2:PIN5、PIN8 必须外部短接。
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 6 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
表 835-11
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
编号:L9110S-AX-QT-B006
5、封装尺寸与外形图
i-c
or
e
5.1、SOP8 外形图与封装尺寸
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 7 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
表 835-11
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
编号:L9110S-AX-QT-B006
i-c
or
e
5.2、DFN8 外形图与封装尺寸
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 8 页 共 9 页
版本:2019-06-B4
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
版次:B3
表 835-11
编号:L9110S-AX-QT-B006
6、声明及注意事项:
6.1、产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
部件
名称
铅
汞
镉
(Pb) (Hg) (Cd)
六阶铬 多溴联 多溴联 邻苯二 邻苯二
苯
苯醚 甲酸二 甲酸丁
(Cr
苄酯
(PBBs (PBD 丁酯
(VI
)
Es) (DBP) (BBP)
)
)
邻苯二甲
酸二(2乙基巳
基)酯
(DEHP)
邻苯二甲
酸二异丁
酯(DIBP)
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
芯片
○
○
○
○
○
○
○
○
○
○
内引线
○
○
○
○
○
○
○
○
○
○
装片胶
○
○
○
○
○
○
○
○
○
○
塑封
树脂
○:表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。
×:表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。
or
说明
e
○
引线框
6.2、注意
在使用本产品之前建议仔细阅读本资料;
本资料中的信息如有变化,恕不另行通知;
本资料仅供参考,本公司不承担任何由此而引起的任何损失;
i-c
本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。
江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼
http://www.i-core. cn
邮编:214072
第 9 页 共 9 页
版本:2019-06-B4
