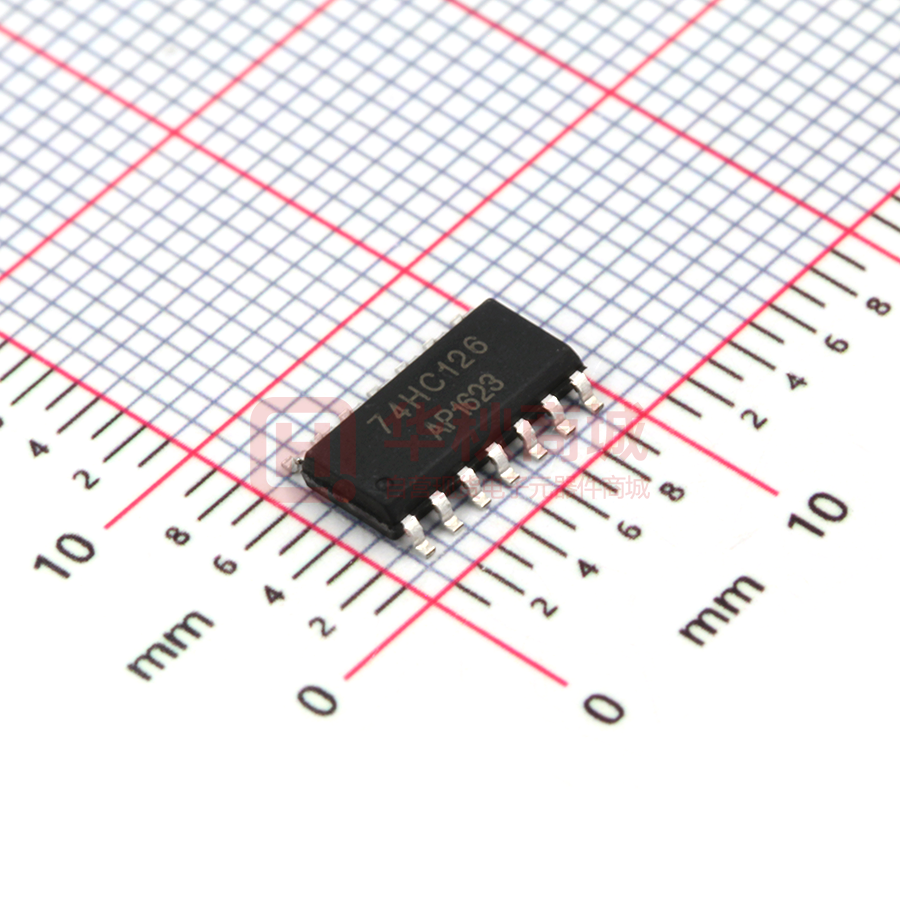

AIP74HC126SA.TB

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP74HC/HCT126-AX-LJ-A012 表 835-11 e AiP74HC/HCT126 or 带三态控制的4路缓冲器/线驱动器 i-c 产品说明书 说明书发行履历： 版本 发行时间 2020-07-A1 2020-07 新制/修订内容 新制 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 1 页 共 16 页 版本：2020-07-A1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP74HC/HCT126-AX-LJ-A012 1、概 述 AiP74HC/HCT126是具有三态输出的4路缓冲器/线驱动器，由输出使能输入（nOE）控制。当nOE 为低电平时，输出呈现高阻态。输出内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超 过VCC的电压。 其主要特点如下： ● 输入电平： AiP74HC126：CMOS 电平 AiP74HCT126：TTL 电平 ● 反相输出 ● 工作环境温度范围：-40℃～+85℃ i-c or e ● 封装形式：DIP14/SOP14/TSSOP14 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 2 页 共 16 页 版本：2020-07-A1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP74HC/HCT126-AX-LJ-A012 订购信息： 管装： 封装形式 打印标识 管装数 盒装管 盒装数 箱装盒 箱装数 AiP74HC126DA.TB DIP14 74HC126 25 PCS/管 40 管/盒 1000 PCS/盒 10 盒/箱 10000 PCS/箱 AiP74HCT126DA.TB DIP14 74HCT126 25 PCS/管 40 管/盒 1000 PCS/盒 10 盒/箱 10000 PCS/箱 AiP74HC126SA.TB SOP14 74HC126 50 PCS/管 200 管/盒 10000 PCS/盒 5 盒/箱 50000 PCS/箱 AiP74HCT126SA.TB SOP14 74HCT126 50 PCS/管 200 管/盒 10000 PCS/盒 5 盒/箱 50000 PCS/箱 备注说明 塑封体尺寸： 19.0mm×6.4mm 引脚间距： 2.54mm 塑封体尺寸： 19.0mm×6.4mm 引脚间距： 2.54mm 塑封体尺寸： 8.7mm×3.9mm 引脚间距： 1.27mm 塑封体尺寸： 8.7mm×3.9mm 引脚间距： 1.27mm 塑封体尺寸： 5.0mm×4.4mm 引脚间距： 0.65mm 塑封体尺寸： 5.0mm×4.4mm 引脚间距： 0.65mm or e 产品型号 AiP74HC126TA.TB TSSOP14 74HC126 94 PCS/管 200 管/盒 18800 PCS/盒 10 盒/箱 188000 PCS/箱 AiP74HCT126TA.TB TSSOP14 74HCT126 94 PCS/管 200 管/盒 18800 PCS/盒 10 盒/箱 188000 PCS/箱 i-c 编带： 产品型号 封装形式 打印标识 编带盘装数 编带盒装数 箱装数 AiP74HC126SA.TR SOP14 74HC126 2500PCS/盘 5000PCS/盒 40000PCS/箱 AiP74HCT126SA.TR SOP14 74HCT126 2500PCS/盘 5000PCS/盒 40000PCS/箱 AiP74HC126TA.TR TSSOP14 74HC126 3000PCS/盘 6000PCS/盒 48000PCS/箱 AiP74HCT126TA.TR TSSOP14 74HCT126 3000PCS/盘 6000PCS/盒 48000PCS/箱 备注说明 塑封体尺寸： 8.7mm×3.9mm 引脚间距：1.27mm 塑封体尺寸： 8.7mm×3.9mm 引脚间距：1.27mm 塑封体尺寸： 5.0mm×4.4mm 引脚间距：0.65mm 塑封体尺寸： 5.0mm×4.4mm 引脚间距：0.65mm 注：如实物与订购信息不一致，请以实物为准。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 3 页 共 16 页 版本：2020-07-A1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP74HC/HCT126-AX-LJ-A012 表 835-11 2、功能框图及引脚说明 2.1、功能框图 2 1A 1 1OE 5 2A 4 2OE 9 3A 1Y 3 2Y 6 3Y 8 e 10 3OE 12 4A 4Y 11 13 4OE or 图 1 逻辑符号 2 1 1 3 EN1 5 6 4 i-c 9 8 10 12 11 13 图 2 IEC 逻辑符号 nA nY nOE 图 3 逻辑框图 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 4 页 共 16 页 版本：2020-07-A1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP74HC/HCT126-AX-LJ-A012 表 835-11 2.2、引脚排列图 符 号 1OE 1A 1Y 2OE 2A 2Y GND 3Y 3A 3OE 4Y 4A 4OE VCC 14 VCC 1A 2 13 4OE 1Y 3 12 4A 2OE 4 11 4Y 2A 5 10 3OE 2Y 6 9 3A GND 7 8 3Y 功 能 输出使能输入（高电平有效） 数据输入 数据输出 输出使能输入（高电平有效） 数据输入 数据输出 地（0V） 数据输出 数据输入 输出使能输入（高电平有效） 数据输出 数据输入 输出使能输入（高电平有效） 电源电压 i-c or 引脚 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1 e 2.3、引脚说明 1OE 2.4、功能表 控制 输入 nOE nA H L H H L X 注：H=高电平；L=低电平；X=无关；Z=高阻态 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 输出 nY L H Z 第 5 页 共 16 页 版本：2020-07-A1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP74HC/HCT126-AX-LJ-A012 表 835-11 3、电特性 3.1、极限参数 除非另有规定，Tamb=25℃ 符 号 VCC IIK IOK IO ICC IGND Ptot Tstg 焊接温度 TL 注： 条 件 — VIVCC+0.5V VOVCC+0.5V -0.5V
