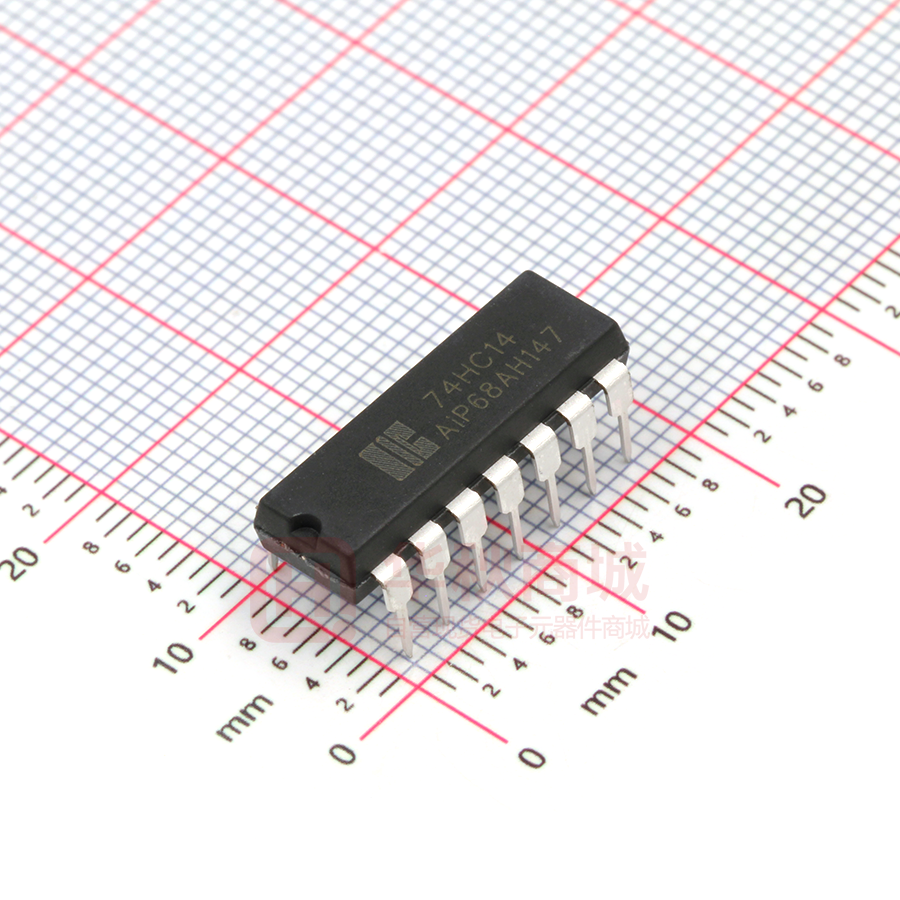

AIP74HC14

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：74HC14-AX-BJ-161 or e 74HC14 6 路施密特倒相器 i-c 产品说明书 说明书发行履历： 版本 2012-02-A1 发行时间 2012-02 新制/修订内容 新制 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 1 页 共 12 页 版本：2012-02-A1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：74HC14-AX-BJ-161 1、概 述 74HC14是一款高速硅栅CMOS电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。该电路符合JEDEC 标准no.7A。 74HC14提供六路施密特倒相模块。它们能够将缓慢变化的输入信号转变成急剧变化的输出信号。 其主要特点： ● 应用： －产生一个变化的脉冲 －非稳态多谐振荡器 －单稳态多谐振荡器 ● ESD 保护： e 人体模式（EIA/JESD22－A114－A） 超过2000V 机械模式（EIA/JESD22－A115－A） 超过200V ● 工作环境温度范围：-40～85℃ or ● 封装形式：DIP14/SOP14/TSSOP14 2、功能框图及引脚说明 i-c 2.1 功能框图 图 1、整体功能框图 图 2、单个施密特倒相器逻辑图 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 2 页 共 12 页 版本：2012-02-A1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：74HC14-AX-BJ-161 2.2、引脚排列图 e 图 3、引脚排列图 2.3、引脚说明 引脚 符 号 功 能 引脚 符 号 功 能 1A 数据输入端 8 4Y 数据输出端 2 1Y 数据输出端 9 4A 数据输入端 3 2A 数据输入端 10 5Y 数据输出端 4 2Y 数据输出端 11 5A 数据输入端 5 3A 数据输入端 12 6Y 数据输出端 6 3Y 数据输出端 13 6A 数据输入端 7 GND 系统地 14 VCC 电源端 i-c or 1 2.4、真值表 输入 输出 nA L H nY H L 注：H=高电平 L=低电平 3、电特性 3.1、极限参数 （符合 IEC 60134 标准， GND=0） 参 数 名 称 符 号 条件 最小 最大 单位 -0.5 +7 V 电源电压 VCC 二极管输入电流 Ilk VIVcc+0.5V － ±20 mA 二极管输出电流 Iok VoVcc+0.5V － ±20 mA 输出端或者接收端电流 Io -0.5V< Vo
