AIP4558SA.TR

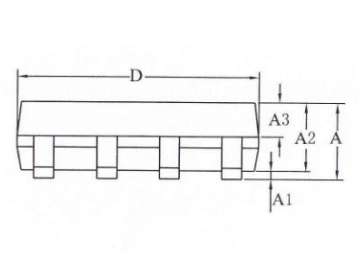

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 e AiP4558 or 双运算放大器 i-c 产品说明书 说明书发行履历： 版本 发行时间 新制/修订内容 2019-03-A1 2019-03 新制 2019-07-A2 2019-07 修改订购信息 2020-03-A3 2020-03 添加SIP8封装 2021-06-A4 2021-06 添加SOP8(W)封装 2021-09-A5 2021-09 修改电气特性中工作电流（25℃）典型值 2021-11-B1 2021-11 变更产品型号 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 1 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 1、概 述 AiP4558是由两个独立的通用运算放大器组成。高共模输入电压范围和无闩锁使这个放大器非常 适合电压跟随器应用。该电路具有短路保护功能和内部频率补偿使得电路无需外部元件下即可确保稳 定。 其主要特点如下： ● 连续短路保护 ● 宽共模和差分电压范围 ● 无需频率补偿 ● 低功耗 ● 单位增益带宽：3MHz典型值 e ● 无闩锁 ● 放大器之间的增益和相位匹配 ● 低噪声：典型值8 nV/ Hz i-c or ● 封装形式：SOP8/DIP8/SIP8/SOP8(W) 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 2 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 订购信息： 管装： 产品型号 封装形式 打印标识 管装数 盒装管 盒装数 箱装盒 箱装数 10 管/盒 10000 PCS/盒 10 盒/箱 100000 PCS/箱 SOP8 AiP4558 AiP4558 DA.TB DIP8 AiP4558 50 PCS/管 40 管/盒 2000 PCS/盒 10 盒/箱 20000 PCS/箱 AiP4558 EA.TB SIP8 AiP4558 25 PCS/管 60 管/盒 1500 PCS/盒 10 盒/箱 15000 PCS/箱 AiP4558 SW.TB SOP8(W) AiP4558 96 PCS/管 80 管/盒 7680 PCS/盒 5 盒/箱 38400 PCS/箱 or 编带： 塑封体尺寸： 4.9mm×3.9mm 引脚间距： 1.27mm 塑封体尺寸： 9.2mm×6.4mm 引脚间距： 2.54mm 塑封体尺寸： 19.2mm×6.5mm 引脚间距： 2.54mm 塑封体尺寸： 5.17mm×5.22mm 引脚间距： 1.27mm e AiP4558 SA.TB 100 PCS/管 备注说明 产品型号 AiP4558SA.TR 封装形式 SOP8 打印标识 AiP4558 编带盘装数 4000PCS/盘 编带盒装数 8000PCS/盒 箱装数 备注说明 64000PCS/箱 塑封体尺寸： 4.9mm×3.9mm 引脚间距： 1.27mm i-c 注：如实物与订购信息不一致，请以实物为准。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 3 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 2、功能框图及引脚说明 or e 2.1、功能框图 i-c 2.2、引脚排列图 2.3、引脚说明 引脚 1 2 3 4 5 6 7 8 符 号 1OUT 1IN1IN+ VCC2IN+ 2IN2OUT VCC+ 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 功 能 通道 1 输出 通道 1 负输入 通道 1 正输入 负电源 通道 2 正输入 通道 2 负输入 通道 2 输出 正电源 第 4 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 3、电特性 3.1、极限参数 除非另有规定，Tamb=25℃ 符 号 VCC VID VI Tamb TJ Tstg 焊接温度 TL 3.2、推荐使用条件 符 号 VCC VCM Tamb 10 秒 额 定 值 32 或±16 32 32 -40～85 150 -65～150 245 250 DIP SOP 单 位 V V V ℃ ℃ ℃ ℃ 测 试 条 件 — — — 最小 3 0 -40 典型 — — — 最大 30 VCC-2 85 单 位 V V ℃ i-c or 参 数 名 称 电源电压 共模电压范围 工作温度范围 条 件 — — — — — — e 参 数 名 称 电源电压 差分输入电压 输入电压 工作温度范围 工作结温 储存温度 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 5 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 3.3、电气特性 3.3.1 电参数特性表（ 除非另有规定，VCC+=15V，VCC-=-15V，Tamb=25℃） 符 号 测 试 条 件 输入失调电压 VIO VO=0V 输入失调电流 IIO VO =0V 输入偏置电流 IIB VO=0V 共模输入电压 VICR 最大输出电压摆幅 VOM 单位增益带宽 输入阻抗 B1 Ri 大信号差分放大 AVD 共模抑制比 电源抑制比 CMRR KSVR 等效输入噪声 Vn — RL=10KΩ RL=2KΩ — — VO=±10V， RL≥2KΩ — VCC=±9～±15V AVD=100，RS=100Ω， f=1KHz，BW=1Hz 工作电流 ICC VO=0V，无负载 功耗 PD VO=0V，无负载 Tamb 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 25℃ 25℃ 全温 25℃ 25℃ 全温 25℃ 25℃ 规格书参数 最小 典型 最大 — 0.5 6 — — 7.5 — 2 200 — — 300 — 150 500 — — 800 ±12 ±14 — ±12 ±14 — ±10 ±13 — — 3 — 0.3 5 — 20 300 — — 15 — — 70 90 — 30 150 or i-c 串音衰减 VO1/VO2 上升时间 tr 过冲 — 摆率 SR 单 位 mV nA nA V V V MHz MΩ e 参 数 名 称 开环 AVD=100 RL=2KΩ，CL=100pF， VI=20mV RL=2KΩ，CL=100pF， VI=20mV RL=2KΩ，CL=100pF， VI=±10V V/mV dB uV/V 全温 — 8 — 25℃ Tamb min Tamb max 25℃ Tamb min — — — — — 3.6 3 2.3 75 90 5.6 6.6 5 170 200 Tamb max — 70 150 25℃ — — 85 105 — — dB dB — — 0.13 — us — — 5 — % — 1.1 1.7 — V/us 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 nV/ Hz mA mW 第 6 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 e 4、典型特性曲线 图 1：静态电流随电源电压变化 i-c or 图 2：静态电流随温度变化 图 3：电压增益随频率变化 图 5：输出电压摆幅随频率变化 图 4：输出电压摆幅随电源电压变化 图 6：输出电压摆幅随负载变化 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 7 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 e 表 835-11 图 8：负输出电压摆幅随温度变化 i-c or 图 7：最大输出摆幅随温度变化 图 9：开环增益随频率变化 图 11：输入失调电压随温度变化 图 10：输入失调电流随温度变化 图 12：输入噪声电压随频率变化 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 8 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 5、典型应用线路 5.1、应用线路 i-c or e VOUT=（1+RF/RG）*VIN 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 9 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 6、封装尺寸与外形图 i-c or e 6.1、DIP8 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 10 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 i-c or e 6.2、SOP8 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 11 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 i-c or e 6.3、SIP8 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 12 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP4558-AX-QT-G010 i-c or e 6.4、SOP8(W)外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 13 页 共 14 页 版本：2021-11-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP4558-AX-QT-G010 7、声明及注意事项： 7.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部 件 铅 名 汞 （Pb） （Hg） 称 镉 （C d） 六阶铬 多溴联 多溴联 邻苯二 邻苯二甲 苯 苯醚 甲酸丁 （Cr 酸二丁酯 （PBBs （PBD 苄酯 （Ⅵ （DBP) ） Es） （BBP) ） ） 邻苯二甲 酸二（2乙基巳 基）酯 （DEHP) 邻苯二甲 酸二异丁 酯（DIBP) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 塑封树 脂 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。 or 说明 e 引线框 7.2、注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； i-c 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 14 页 共 14 页 版本：2021-11-B1
