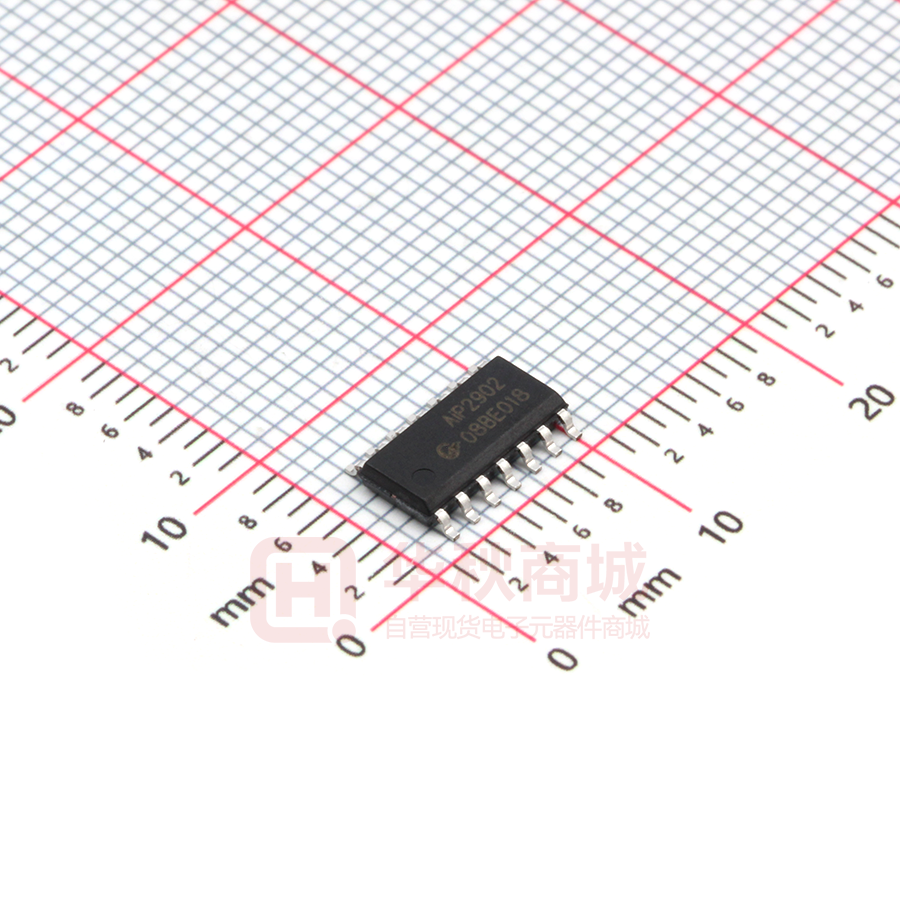

AIP2902SA.TB

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP2902-AX-QT-G022 or e AiP2902 四通道运算放大器 i-c 产品说明书 说明书发行履历： 版本 发行时间 2019-03-A1 2019-03 新制 2019-12-A2 2019-12 更新订购信息 新制/修订内容 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 1 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP2902-AX-QT-G022 1、概 述 AiP2902是由四个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电 源的功耗电流与电源电压大小无关。应用范围包括音频放大器、工业控制、DC增益部件和所有常规 运算放大电路。 其主要特点如下： ● 宽工作电压范围 单电源：3V~26V 双电源：±1.5V~±13V ● 低电源电流，与电源电压无关：典型值0.8 mA ● 低的输入偏置和失调参数 e ● 宽的单位增益带宽：1.2MHz 输入失调电压：典型值3mV 输入失调电流：典型值2nA 输入偏置电流：典型值20nA or ● 差分输入电压范围等于最大额定电源电压：26V ● 开环差分电压增益：典型值100dB ● 内置频率补偿 ● 封装形式：SOP14/DIP14 订购信息： 管装： 封装 打印 形式 标识 AiP2902SA.TB SOP14 AiP2902 50 PCS/管 200 管/盒 AiP2902DA.TB DIP14 AiP2902 25 PCS/管 40 管/盒 管装数 盒装管 盒装数 箱装盒 箱装数 10000 PCS/盒 5 盒/箱 50000 PCS/箱 1000 PCS/盒 10 盒/箱 10000P CS/箱 i-c 产品型号 备注说明 塑封体尺寸： 8.7mm×3.9mm 引脚间距：1.27mm 塑封体尺寸： 19.0mm×6.4mm 引脚间距：2.54mm 编带： 产品型号 封装形式 打印标识 编带盘装数 编带盒装数 箱装数 备注说明 AiP2902SA.TR SOP14 AiP2902 2500PCS/盘 5000PCS/盒 40000PCS/箱 塑封体尺寸： 8.7mm×3.9mm 引脚间距：1.27mm 注：如实物与订购信息不一致，请以实物为准。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 2 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP2902-AX-QT-G022 2、功能框图及引脚说明 or e 2.1、功能框图 i-c 2.2、引脚排列图 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 3 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP2902-AX-QT-G022 2.3、引脚说明及结构原理图 功 能 通道 1 输出 通道 1 负输入 通道 1 正输入 电源 通道 2 正输入 通道 2 负输入 通道 2 输出 通道 3 输出 通道 3 负输入 通道 3 正输入 地 通道 4 正输入 通道 4 负输入 通道 4 输出 e 符 号 1OUT 1IN1IN+ VCC 2IN+ 2IN2OUT 3OUT 3IN3IN+ GND 4IN+ 4IN4OUT or 引脚 1 2 3 4 5 6 7 8 9 10 11 12 13 14 3、电特性 3.1、极限参数 除非另有规定，Tamb=25℃ 符 号 条 件 额 定 值 单 位 电源电压 差分输入电压 输入电压 工作温度范围 工作结温 储存温度 VCC VID VI TA TJ Tstg — — — — — — V V V ℃ ℃ ℃ 焊接温度 TL 26 或±13 26 26 -40~125 150 -65~150 245 250 i-c 参 数 名 称 3.2、推荐使用条件 参 数 名 称 10S DIP14 SOP14 ℃ 符 号 测试条件 最小 最大 单 位 电源电压 VCC — 3 26 V 共模电压范围 VCM — 0 VCC-2 V 工作温度范围 TA — -40 125 ℃ 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 4 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP2902-AX-QT-G022 3.3、电气特性 3.3.1 电参数特性表（AiP2902）（ 除非另有规定，VCC=5V,Tamb=25℃） 规格书参数 参数名称 符号 条件及测试方法 输入失调电压 VIO VCC=5V~MAX,VIC=VICR(min) Vo=1.4V 输入失调电流 IIO Vo=1.4V IIB 共模输入电压 VICR Vo=1.4V 最小 典型 最大 25℃ 全温 — — 3 — 7 10 25℃ — 2 50 全温 25℃ — — — -20 300 -250 全温 — 0~ VCC-1.5 0~ VCC-2 — -500 3.5 25℃ VCC=5V~MAX 全温 25℃ — — — — VOH RL=2kΩ RL≥10kΩ RL≤10kΩ VCC=15V,VO=1V~11V, RL≥2kΩ VCC=0~MAX，VIC=VICR(min) VCC=0~MAX f=1kHz~20kHz VCC=15V, Source VID=1V,VO=0 VCC=MAX VOL 大信号差分放大 AVD 共模抑制比 电源抑制比 串音衰减 CMRR kSVR VO1/VO2 i-c 输出低电平 输出电流 输出短路电流 IO IOS 工作电流 ICC 摆率 SR 单位增益带宽 B1 等效输入噪声 Vn nA nA — — V or RL=2kΩ 输出高电平 mV e 输入偏置电流 单位 TA VCC=15V, Sink VID=-1V,VO=15V VID=-1V,VO=200mV VCC=5V,VO=0V GND=-5V VO=2.5V,无负载 VCC=MAX,VO=0.5VCC, 无 负载 VCC=±13V，RL=1MΩ， CL=30pF,VI=±10V VCC=±13V，RL=1MΩ， CL=20pF VCC=±13V，Rs=100Ω， f=1kHz,VI=0V V 全温 全温 全温 25℃ 全温 25℃ 25℃ 25℃ 25℃ 全温 25℃ 全温 25℃ 22 23 — 25 15 50 50 — -20 -10 10 5 — — 24 5 100 — 80 100 120 -30 — 20 — 30 — — 20 — — — — — -60 — — — — 25℃ — ±40 ±60 全温 — 0.8 1.2 全温 — 1.4 3 全温 — 0.5 — V/us 全温 — 1.2 — MHz 全温 — 35 — 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 mV V/mV dB dB dB mA uA mA mA 第 5 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP2902-AX-QT-G022 e 4、典型特性曲线 图 2：工作电流随电源电压变化 or 图 1：输入电流随温度变化 i-c 图 3：电压增益随电源电压变化 图 5：电压跟随器大信号响应（50pF） 图 4：共模抑制比随频率变化 图 6：电压跟随器小信号响应（50pF） 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 6 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 图 8：输出源电流特性 or e 图 7：最大输出摆幅与频率关系 编号：AiP2902-AX-QT-G022 图 10：源电流限制 i-c 图 9：输出灌电流 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 7 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP2902-AX-QT-G022 5、参数测试线路 图 11：单位增益放大器 图 12：噪声测试线路 i-c or 6. 1、应用线路 e 6、典型应用线路 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 8 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP2902-AX-QT-G022 7、封装尺寸与外形图 i-c or e 7. 1、DIP14 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 9 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP2902-AX-QT-G022 i-c or e 7. 2、SOP14 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 10 页 共 11 页 版本：2019-12-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 表 835-11 编号：AiP2902-AX-QT-G022 8、声明及注意事项： 8.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件 名称 铅 汞 镉 （C （Pb） （Hg） d） 六阶铬 多溴联 多溴联 邻苯二 邻苯二甲 苯 苯醚 甲酸丁 （Cr 酸二丁酯 （PBBs （PBD 苄酯 （Ⅵ （DBP) ） Es） （BBP) ） ） 邻苯二甲 酸二（2乙基巳 基）酯 （DEHP) 邻苯二甲 酸二异丁 酯（DIBP) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 塑封树 脂 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。 or 说明 e 引线框 8.2、注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； i-c 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 11 页 共 11 页 版本：2019-12-A2
