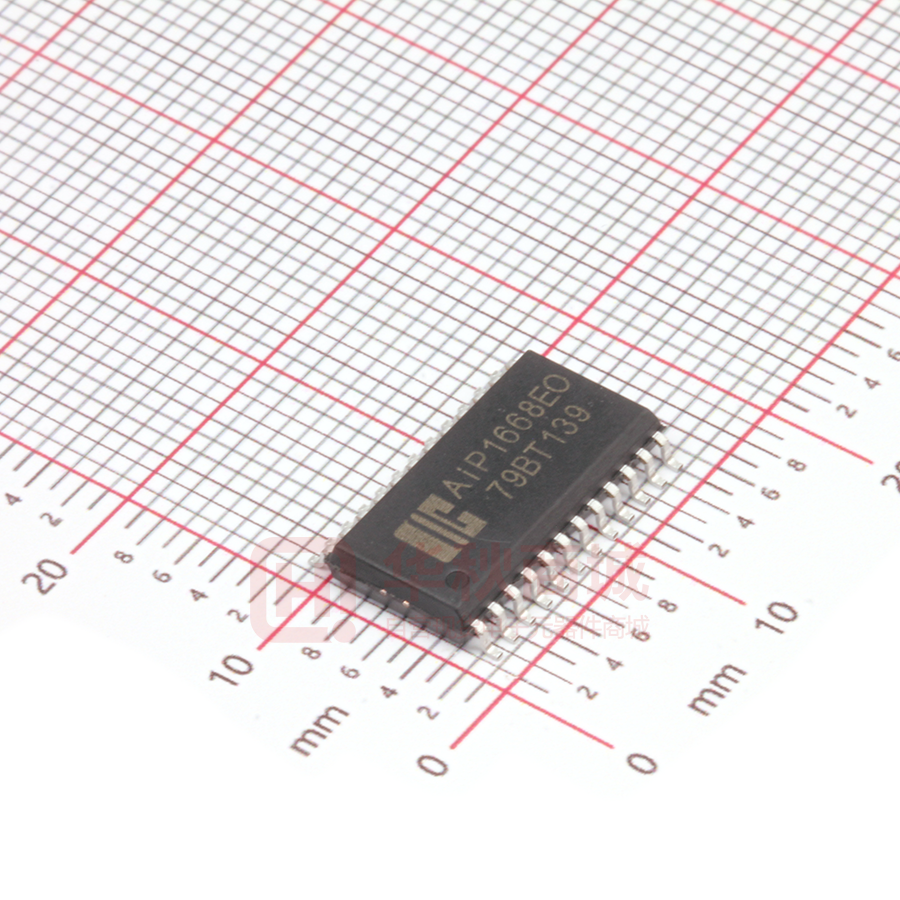

AIP1668

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 AiP1668 or e 3 线串口共阴极 10 段 7 位或 13 段 4 位 LED 驱动控制/10*2 位键盘扫描专用电路 i-c 产品说明书 说明书发行履历： 版本 发行时间 新制/修订内容 2010-01-A 2010-01 更换新模板 2012-01-B1 2012-01 增加说明书编号及发行履历 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 1 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 1、概 述 AiP1668 是带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、 键盘扫描等电路。本产品主要应用于 VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。 其主要特点如下：  采用功率 CMOS 工艺  显示模式（10 段×7 位～13 段×4 位）  键扫描（10×2bit）  辉度调节电路（占空比 8 级可调）  串行接口（CLK，STB，DIO）  内置上电复位电路  封装形式：SOP24 / SSOP24 or 2、引脚排列图及引脚说明 e  内置 RC 振荡（450KHz±5%） i-c 2.1、引脚排列图 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 2 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 2.2、引脚说明 引脚 引脚名称 符 号 说 明 在时钟下升沿输入/输出串行数据，从低位开始。 1 数据输入/输出 输出为 N-ch open drain，且内部集成上拉电阻 20K 左 DIO 右。 2 时钟输入 CLK 在上升沿读取串行数据，下降沿输出数据。 在上升或下降沿初始化串行接口，随后等待接收指 3 片选 令。STB 为低后的第一个字节作为指令，当处理指令 STB 时，当前其它处理被终止。当 STB 为高时，CLK 被 忽略。 4 键扫数据输入 K1 5 键扫数据输入 K2 6 逻辑电源 7 输出（段） SEG1/KS1 段输出（也用作键扫描） ，P 管开漏输出。 8 输出（段） SEG2/KS2 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG3/KS3 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG4/KS4 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG5/KS5 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG6/KS6 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG7/KS7 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG8/KS8 段输出（也用作键扫描） ，P 管开漏输出。 输出（段） SEG9/KS9 段输出（也用作键扫描） ，P 管开漏输出。 10 11 12 13 14 e 电源电压 i-c 15 输入该脚的数据在显示周期结束后被锁存 or 9 VDD 输入该脚的数据在显示周期结束后被锁存 16 输出（段） SEG10/KS10 17 输出（段/位） SEG12/GRID7 段/位复用输出。 18 输出（段/位） SEG13/GRID6 段/位复用输出。 19 输出（段/位） SEG14/GRID5 段/位复用输出。 20 输出（位） GRID4 位输出，N 管开漏输出。 21 输出（位） GRID3 位输出，N 管开漏输出。 22 逻辑地 23 输出（位） GRID2 位输出，N 管开漏输出。 24 输出（位） GRID1 位输出，N 管开漏输出。 GND 段输出（也用作键扫描） ，P 管开漏输出。 接系统地 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 3 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 3、电特性 3.1、 极限参数（Ta=25℃，GND=0V） 参 数 名 称 逻辑电源电压 逻辑输入电压 LED Seg 驱动输出电流 LED Grid 驱动输出电流 功率损耗 工作温度 储存温度 焊接温度 符 号 VDD VI1 IO1 IO2 PD Topt Tstg TL 条 件 10 秒 额 定 值 -0.5～+7.0 -0.5～VDD+0.5 -50 +200 400 -40～+80 -65～+150 250 单 位 V V mA mA mW ℃ ℃ ℃ e 3.2、推荐使用条件（Ta= -20℃～+70℃，GND=0V） 符 号 VDD VIH VIL 最小 3 0.7VDD 0 典型 5 - 最大 5.5 VDD 0.3VDD 单 位 V V V or 参 数 名 称 逻辑电源电压 高电平输入电压 低电平输入电压 3.3、电气特性 3.3.1、电气特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V ,GND=0V） 参数 符号 IOH1 高电平输出电流 IOH2 IOL1 IDATA i-c 低电平输出电流 低电平输出电流 高电平输出电流 容许量 输入电流 高电平输入电压 低电平输入电压 滞后电压 动态电流损耗 测试条件 Seg1/KS1～Seg10/KS10, VO=VDD-2V Seg1/KS1～Seg10/KS10, VO=VDD-3V Grid1～Grid4,VO= 0.3V VO=0.4V, DIO VO=VDD-3V, Seg1/KS1～Seg10/KS10 VI=VDD/GND CLK、DIO、STB CLK、DIO、STB CLK、DIO、STB 无负载，显示关 输出下拉电阻 ITOLSG II VIH VIL VH IDDdyn RL K1~K2 最小 典型 最大 单位 -20 -25 -40 mA -20 -30 -50 mA 80 4 140 8 - mA mA - - 5 % 0.7VDD - 0.35 - ±1 0.3VDD 5 uA V V V mA - 10 - KΩ 最小 - 典型 450 - 最大 300 100 单位 KHz ns ns - - 2 us - - 0.5 us 3.3.2、开关特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V） 参数 振荡频率 传输延迟时间 上升时间 符号 fOSC tPLZ tPZL TTZH1 TTZH2 测试条件 CLK→DIO CL=15pF, RL=10KΩ Seg1/KS1～ CL=300pF Seg10/KS10 Grid1～Grid4 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 4 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 下降时间 最大时钟频率 输入电容 编号：AiP1668-AX-BJ-69 TTHZ Fmax CI CL=300pF、Segn、Gridn 占空比 50% - 1 - - 120 15 us MHz pF 最小 400 1 100 100 1 1 典型 - 最大 - 单位 ns μs ns ns μs μs 3.3.3、时序特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V） 符号 PWCLK PWSTB tSETUP tHOLD tCLK STB tWAIT 测试条件 CLK↑→STB↑ CLK↑→CLK↓ e 参数 时钟脉冲宽度 选通脉冲宽度 数据建立时间 数据保持时间 CLK→STB 时间 等待时间 4、时序图与端口操作说明、指令系统介绍 i-c or 4.1、时序图 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 5 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 4.2、显示寄存器地址和显示模式 该寄存器存储通过串行接口从外部器件传送到 AiP1668 的数据，地址分配如下： B0 B1 B2 X B7 X B6 X B5 xxHL(低四位) X B4 X B3 X B2 SEG10 xxHU(高四位) SEG9 SEG8 SEG7 xxHU(高四位) B3 B4 B5 B6 B7 00HL 00HU 01HL 01HU GRID1 02HL 02HU 03HL 03HU GRID2 04HL 04HU 05HL 05HU GRID3 06HL 06HU 07HL 07HU GRID4 08HL 08HU 09HL 09HU GRID5 0AHL 0AHU 0BHL 0BHU GRID6 0CHL 0CHU 0DHL 0DHU GRID7 or 4.3、键扫描和键扫数据寄存器 e B1 SEG6 B0 SEG5 SEG4 SEG3 SEG2 SEG1 xxHL(低四位) i-c 键扫矩阵为 10×2bit，如下所示： 键扫数据储存地址如下所示，先发读键命令后，开始读取按键数据 BYTE1—BYTE5 字节，读数 据从低位开始输出，其中 B6 和 B7 位为无效位，此时芯片输出为 0。芯片 K 和 KS 引脚对应的按键按 下时，相对应的字节内的 BIT 位为 1。 B0 K1 B1 K2 KS1 KS3 KS5 KS7 KS9 B2 X B3 K1 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 B4 K2 KS2 KS4 KS6 KS8 KS10 B5 X B6 0 0 0 0 0 0 B7 0 0 0 0 0 0 BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 第 6 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 4.4、指令介绍 指令用来设置显示模式和 LED 驱动器的状态。 在 STB 下降沿后由 DATA 输入的第一个字节作为一条指令。 B7 B6 指令 0 0 显示模式设置 0 1 数据命令设置 1 0 显示控制命令设置 1 1 地址命令设置 如果在指令或数据传输时 STB 被置为高电平，串行通讯被初始化，并且正在传送的指令或数据 无效（之前传送的指令或数据保持有效）。 e （1）显示模式设置 该指令用来设置选择段和位的个数。当指令执行时，显示被强制终止。要重新显示，显示开/关指 令“ON”必需被执行，但当相同模式被设置时，则上述情况并不发生。 LSB b0 or MSB 0 0 - - - - b1 不考虑 00 01 10 11 4 位，13 段 5 位，12 段 6 位，11 段 7 位，10 段 上电时，设置模式为 7 位，10 段。 i-c （2）数据设置 该指令用来设置数据写和读 MSB 0 1 - - b3 b2 LSB b1 b0 不考虑 测试模式设定： 0：普通模式 1：测试模式 数据读写模式设定 00：写数据到显示寄存器 10：读键扫数据 地址增加模式设定（对于显示寄存）： 0：写一字节数据后地址增加 1：固定地址 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 7 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 （3）地址设定 该指令用来设置显示寄存器的地址。 MSB 1 1 - - b3 b2 b1 LSB b0 不考虑 地址（00H～0DH） （4）显示控制 MSB 1 0 - e 如果地址设为 OEH 或更高，数据被忽略，直到有效地址被设定。上电时，地址设为 00H。 - b3 b2 b1 LSB b0 or 不考虑 消光数量设定： 000：设置脉冲宽度为 1/16 001：设置脉冲宽度为 2/16 010：设置脉冲宽度为 4/16 011：设置脉冲宽度为 10/16 100：设置脉冲宽度为 11/16 101：设置脉冲宽度为 12/16 110：设置脉冲宽度为 13/16 111：设置脉冲宽度为 14/16 i-c 显示开关设定： 0：显示关（键扫继续**） 1：显示开 注：* 上电时，设置为脉冲宽度为 1/16，显示关。 ** 上电时，键扫有效。 4.5、串行数据传输格式 读取和接收 1 个 bit 都在时钟的上升沿操作。  数据接收（写数据） STB 只传送一个字节 ** 数据继续传送 CLK DIO 1 3 2 b0 b1 4 b2 5 b3 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 6 b4 7 b5 8 b6 b7 第 8 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I  编号：AiP1668-AX-BJ-69 数据读取 STB CLK DIO 1 8 2 b0 t WAIT ** b7 b1 设置数据读取指令 2 1 b0 3 b1 4 b2 5 b3 b4 读取数据 **：读取数据时，从串行时钟 CLK 的第 8 个上升沿开始设置指令到 CLK 下降沿读数据之间需要一个 i-c or 4.6、显示和键扫周期 e 等待时间 tWAIT（最小 1us） 。 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 9 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 4.7、应用时串行数据的传输  地址增加模式 STB CLK DIO Command1 Command2 Command3 Data n Data1 Command4 Command1：设置显示模式。显示模式的设置在上电后设置，一般只需要设置一次就可以了。 Command3：设置地址 e Command2：设置数据 Data1～Data n：传输显示数据（最多 14 字节） Command4：控制显示 固定地址 or  STB CLK DIO Command1 Command2 Data Command2 Data i-c Command1：设置数据 Command2：设置地址 Data：显示数据 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 10 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 5、典型应用线路图 6 DIO CLK 5 STB 4 3 VDD 2 IR 1 GND CLK STB VDD G1 G2 G3 G4 G5 G6 G7 10K 10K 100P 100P 100P DIO 1 24 GRID1 CLK 2 23 GRID2 STB 3 22 GND K1 4 21 GRID3 K2 5 20 GRID4 VDD 6 19 GRID5 SEG1/KS1 7 18 GRID6 SEG2/KS2 or DIO (复用端既可以接LED屏的SEG,又可以接LED屏的GRID) e 10K SEG10 SEG9 SEG8 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7 VDD b a dp3 dp2 dp1 g f e d c 518 VDD 104 220uF/10V 17 GRID7 9 16 SEG10/KS10 SEG4/KS4 10 15 SEG9/KS9 SEG5/KS5 11 14 SEG8/KS8 SEG6/KS6 12 13 SEG7/KS7 i-c 电容在芯片附近就近接上 + 8 SEG3/KS3 510 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 K1 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 第 11 页 共 14 页 版本：2012-01-B1 K2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 6、封装尺寸与外形图 i-c or e 6. 1、SOP24 外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 12 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 i-c or e 6.2、SSOP24 外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 13 页 共 14 页 版本：2012-01-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1668-AX-BJ-69 7、声明及注意事项： 7.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅（Pb） 汞（Hg） 镉（Cd） 六阶铬 多溴联苯 多溴联苯 （PBBs） 醚（PBDEs） （Cr（Ⅵ） ） 引线框 ○ ○ ○ ○ ○ ○ 塑封树脂 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ e ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以 下。 说明 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要 求。 or 7.2 注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 i-c 8、联系方式： 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 地址：江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-81888895 网址：http://www.i-core.cn 传真：0510-85572700 市场营销部：江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-85572708 传真：0510-85887721 深圳办事处：广东省深圳市红荔西路香荔花园 12 栋 26F 邮编：518000 电话：0755-88370507 传真：0755-88370507 广州办事处：广州白云区广花公路乐鸣一街乐得花园 57 号 901 房 邮编：510000 电话：020-36743257 传真：020-36743257 应用技术服务： 应用部： 江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-85572715 传真：0510-85572700 广东省深圳市红荔西路香荔花园 12 栋 26F 邮编：518000 电话：0755-88370507 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 传真：0755-88370507 第 14 页 共 14 页 版本：2012-01-B1
