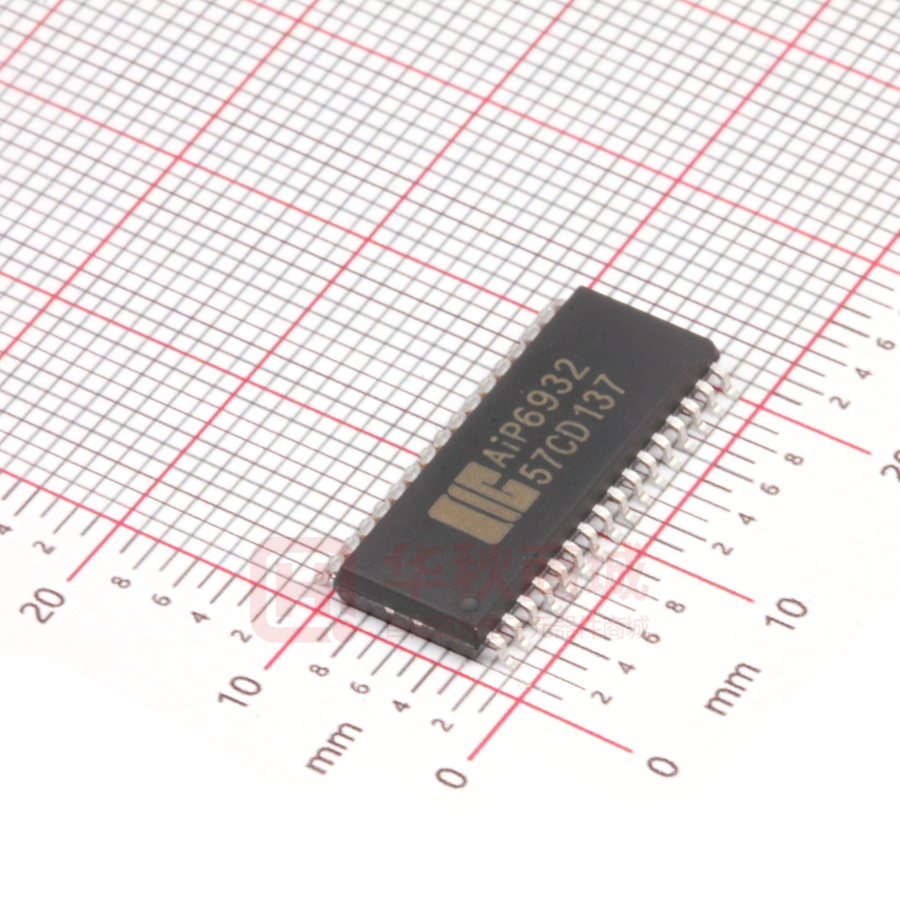

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 e AiP6932 3 线串口共阴极 8 段 16 位 or LED 驱动控制专用电路 i-c 产品说明书 说明书发行履历： 版本 发行时间 2013-09-A1 2013-09 新制 2017-12-A2 2017-12 更新模板 2018-03-B1 2018-03 修订内容 2019-07-B2 2019-07 增加订购信息 新制/修订内容 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 1 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 1、概述 AiP6932 是一款 3 线串口共阴极 8 段 16 位的 LED 驱动控制专用电路，内部集成有 MCU 数字接 口、数据锁存器、LED 驱动等电路。本产品性能优良，质量可靠。 其主要特点如下：  内置显示 RAM  内置自动消隐电路  串行接口（CLK，DATA，STB）  显示辉度软件可调  封装形式：SOP32 应用领域： e  内置 RC 振荡 or LED显示面板场合，例如电磁炉显示、电饭煲显示、空调显示、机顶盒显示等家电产品。 订购信息： 管装： 产品型号 封装形式 SOP32 管装数 盒装管 盒装数 箱装盒 箱装数 备注说明 AiP6932 20 PCS/管 80 管/盒 1600 PCS/盒 10 盒/箱 16000 PCS/箱 塑封体尺寸： 21.0mm×7.5mm 引脚间距： 1.27mm i-c AiP6932SA.TB 打印标识 编带： 产品型号 封装形式 AiP6932SA.TR SOP32 打印标识 AiP6932 编带盘装数 编带盒装数 箱装数 1000 1000 8000 PCS/盘 PCS/盒 PCS/箱 备注说明 塑封体尺寸： 21.0mm×7.5mm 引脚间距： 1.27mm 注：如实物与订购信息不一致，请以实物为准。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 2 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 2、引脚图及引脚说明 or e 2.1、引脚排列图 2.2、引脚说明 引 脚 符 号 I/O 功 能 GRID13 O 位输出，N 管开漏输出 GRID14 O 位输出，N 管开漏输出 3 GRID15 O 位输出，N 管开漏输出 4 GRID16 O 位输出，N 管开漏输出 5 GND — 地 6 DATA I 串行数据端口 7 CLK I 串行时钟端口 8 STB I 片选端口 9 NC — 悬空 10 SEG1 O 段输出，P 管开漏输出 11 SEG2 O 段输出，P 管开漏输出 12 SEG3 O 段输出，P 管开漏输出 13 SEG4 O 段输出，P 管开漏输出 14 SEG5 O 段输出，P 管开漏输出 15 SEG6 O 段输出，P 管开漏输出 16 SEG7 O 段输出，P 管开漏输出 17 SEG8 O 段输出，P 管开漏输出 1 i-c 2 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 3 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 VDD — 电源 19 GND — 地 20 GRID1 O 位输出，N 管开漏输出 21 GRID2 O 位输出，N 管开漏输出 22 GRID3 O 位输出，N 管开漏输出 23 GRID4 O 位输出，N 管开漏输出 24 GRID5 O 位输出，N 管开漏输出 25 GRID6 O 位输出，N 管开漏输出 26 GRID7 O 位输出，N 管开漏输出 27 GRID8 O 位输出，N 管开漏输出 28 GND — 地 29 GRID9 O 位输出，N 管开漏输出 30 GRID10 O 位输出，N 管开漏输出 31 GRID11 O 位输出，N 管开漏输出 32 GRID12 O 位输出，N 管开漏输出 or e 18 3、电特性 3.1、极限参数 （除非有特殊说明，否则 Tamb=25℃，GND=0V） 符 号 条 件 额 定 值 单 位 电源电压 VDD — -0.5～+7.0 V 逻辑输入电压 VIN — -0.5～VDD+0.5 V i-c 参 数 名 称 输出高电平电流（SEG） IO1 — -50 mA 输出低电平电流（GRID） IO2 — +150 mA 工作温度 Tamb — -40～+85 ℃ 储存温度 Tstg — -65～+150 ℃ 焊接温度 TL 10 秒 250 ℃ 3.2、推荐使用条件 参 数 名 称 符 号 最 小 典 型 最 大 单 位 逻辑电源电压 VDD 3 5 5.5 V 输入高电平电压 VIH 0.7VDD — VDD V 输入低电平电压 VIL 0 — 0.2VDD V 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 4 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 3.3、电气特性 3.3.1、直流参数 （除非有特殊说明，否则 VDD=5V，GND=0V） 符号 测 试 条 件 最小 典型 最大 单位 IOH1 SEG1～SEG8，VOH=VDD-2V -20 -25 -40 mA IOH2 SEG1～SEG8，VOH=VDD-3V -20 -30 -50 mA 输出低电平驱动 IOL1 GRID1～GRID16，VOL= 0.3V 80 100 — mA 高电平输出电流容许量 ITOLSG SEG1～SEG8，VOH=VDD-3V — — 5 % 输入高电平电压 VIH CLK、DATA、STB 0.7VDD — — V 输入低电平电压 VIL CLK、DATA、STB — — 0.2VDD V 滞后电压 VH CLK、DATA、STB — 0.35 — V 输入漏电流 II VIN=VDD/GND — — ±1 uA 静态电流 IDD 无负载，VIN=VDD 110 130 150 uA or 输出高电平驱动 e 参 数 名 称 3.3.2、交流参数 1 （除非有特殊说明，否则 VDD=4.5~5.5V，GND=0V） 参数 符号 测试条件 最小 典型 最大 单位 振荡频率 fOSC — — 400 — KHz SEG1～SEG8 — — 2 us GRID1～GRID16 — — 0.5 us 上升时间 tTZH1 tTZH2 CL=300pF tTHZ CL=300pF，SEGn、GRIDn — — 120 us 最大时钟频率 fmax 占空比 50% 1 — — MHz i-c 下降时间 3.3.3、交流参数 2 （除非有特殊说明，否则 VDD=4.5~5.5V，GND=0V） 参 数 符 号 测 试 条 件 最小 典型 最大 单位 时钟脉冲宽度 PWCLK — 400 — — ns 选通脉冲宽度 PWSTB — 1 — — us 数据建立时间 tSETUP — 100 — — ns 数据保持时间 tHOLD — 100 — — ns CLK→STB 时间 tCLK-STB CLK↑→STB↑ 1 — — us 等待时间 tWAIT CLK↑→CLK↓ 1 — — us 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 5 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP6932-AX-XS-B034 or e 表 835-11 4、功能介绍 4.1、显示寄存器地址 该寄存器存储通过串行接口从外部器件传送到 AiP6932 的数据，地址分配如下： SEG2 B1 SEG3 B2 SEG4 B3 SEG5 B4 SEG6 B5 SEG7 B6 SEG8 B7 显存地址 00H GRID1 显存地址 01H GRID2 显存地址 02H GRID3 显存地址 03H GRID4 显存地址 04H GRID5 显存地址 05H GRID6 显存地址 06H GRID7 显存地址 07H GRID8 显存地址 08H GRID9 显存地址 09H GRID10 显存地址 0AH GRID11 显存地址 0BH GRID12 显存地址 0CH GRID13 显存地址 0DH GRID14 显存地址 0EH GRID15 显存地址 0FH GRID16 i-c SEG1 B0 注意：在上电完之后，必须先对 RAM 进行数据写入，然后再开显示。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 6 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 4.2、指令介绍 指令用来设置显示模式和 LED 驱动器的状态。在 STB 下降沿后由 DATA 输入的第一个字节作为 一条指令。经过译码，取最高 B7、B6 两位比特位以区别不同的指令。 B7 B6 指 令 0 1 数据命令设置 1 0 显示控制命令设置 1 1 地址命令设置 如果在指令或数据传输时 STB 被置为高电平，串行通讯被初始化，并且正在传送的指令或数据 无效（之前传送的指令或数据保持有效）。 e 4.2.1、数据设置 该指令用来设置数据写入模式，B1 和 B0 不允许设置成 01 或 11。 MSB LSB B7 B6 0 1 0 0 B4 B3 0 B2 B1 B0 0 X X 功 能 说 明 地址自加模式 地址模式设置 or 0 B5 1 无关项 0 1 X X 1 写0 0 X X X 1 X X X 1 固定地址模式 普通模式 测试模式设置 测试模式（内部使用） 4.2.2、地址设定 该指令用来设置显示寄存器的地址。如果地址设定比 0FH 高，则数据被忽略，直到有效地址被设 定。上电时，地址默认设为 00H。 i-c MSB B7 B6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 B5 B4 无关项 写0 LSB B3 B2 B1 B0 显示地址 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 00H 01H 02H 03H 04H 05H 06H 07H 08H 09H 0AH 0BH 0CH 0DH 0EH 0FH 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 7 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 4.2.3、显示控制 该指令用来设置显示的开关以及显示亮度的调节。本电路共有 8 级亮度可供调节。 MSB LSB 1 B5 B4 功 能 说 明 B3 B2 B1 B0 0 — 0 0 0 设置脉冲宽度为 1/16 1 0 — 0 0 1 设置脉冲宽度为 2/16 1 0 — 0 1 0 设置脉冲宽度为 4/16 1 0 — 0 1 1 1 0 无关项， — 1 0 0 1 0 写0 — 1 0 1 设置脉冲宽度为 12/16 1 0 — 1 1 0 设置脉冲宽度为 13/16 1 0 — 1 1 1 设置脉冲宽度为 14/16 1 0 0 — — — 1 0 1 — — — 设置脉冲宽度为 10/16 显示亮度设置 设置脉冲宽度为 11/16 e B6 显示关 显示开关设置 显示开 or B7 4.3、串行数据传输格式 每传送一个数据都在时钟的上升沿操作，格式如下： STB CLK b0 2 b1 3 b2 5 4 b3 b4 i-c DATA 1 6 b5 7 b6 8 b7 4.4、应用时串行数据的传输 4.4.1、地址自加模式通信时序 Command1：设置数据指令 Command2：设置显示地址 Data1～Datan：传输显示数据 Command3：显示控制指令 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 8 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 4.4.2、固定地址模式通信时序 Command1：设置数据指令 Command2：设置显示地址 1 Data1：向 Command2 地址内写入的显示数据 Command3：设置显示地址 N e ┋ Datan：向 Command3 地址内写入的显示数据 Command4：显示控制指令 or 4.5、初始化流程图 开始 设置数据指令 i-c 设置显示地址 初始化设置 清空显示RAM （对所有RAM写0） 显示控制指令 主程序 注： 1、数据指令用来选择对 RAM 区写显示数据（分为固定地址和地址自加两种）。 2、IC 在上电时显示 RAM 内容不固定，为了防止用户先开显示时出现乱显。建议先对 RAM 进行清空 后再开启显示。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 第 9 页 共 13 页 http://www.i-core.cn 版本：2019-07-B2 邮编：214072 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP6932-AX-XS-B034 i-c or e 5、典型应用线路图 注： 1、VDD 与 GND 之间的滤波电容应靠近 AiP6932，以加强滤波效果。 2、为了提高电路的抗干扰能力，通讯端口建议按照上图连接，具体的参数值可根据实际需要调整。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core.cn 邮编：214072 第 10 页 共 13 页 版本：2019-07-B2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 5.1、驱动共阴数码管 如图所示，如果让该数码管显示“0”，那么在 GRID1 为低电平时 SEG1、SEG2、SEG3、SEG4、 “0”。 SEG7 B6 0 SEG6 B5 1 SEG5 B4 1 SEG4 B3 1 SEG3 B2 1 SEG2 B1 1 SEG1 B0 1 地址 00H or SEG8 B7 0 e SEG5、SEG6 为高电平，SEG7 为低电平，只需在 00H 地址单元里面写数据 3FH 就可以让数码管显示 i-c 5.2、驱动共阳数码管 如图所示，如果让该数码管显示“0”，那么在 GRID1、GRID2、GRID3、GRID4、GRID5、GRID6 为低电平时 SEG1 为高电平，在 GRID7 为低电平时 SEG1 为低电平。 SEG8 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1 地址 B7 B6 B5 B4 B3 B2 B1 B0 0 0 0 0 0 0 0 1 00H 0 0 0 0 0 0 0 1 01H 0 0 0 0 0 0 0 1 02H 0 0 0 0 0 0 0 1 03H 0 0 0 0 0 0 0 1 04H 0 0 0 0 0 0 0 1 05H 0 0 0 0 0 0 0 0 06H 注：SEGn 为 P 管开漏输出，GRIDn 为 N 管开漏输出，在使用时候，SEGn 只能接 LED 的阳极，GRIDn 只能接 LED 的阴极，不可反接。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core.cn 邮编：214072 第 11 页 共 13 页 版本：2019-07-B2 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 编号：AiP6932-AX-XS-B034 6、封装尺寸与外形图 i-c or e 6.1、SOP32 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core.cn 邮编：214072 第 12 页 共 13 页 版本：2019-07-B2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次：B3 表 835-11 编号：AiP6932-AX-XS-B034 7、声明及注意事项 7.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件 铅 名称 汞 镉 （Pb） （Hg） （Cd） 六阶铬 （Cr （VI）） 多溴联 多溴联苯 邻苯二 苯 醚 （PBBs （PBDEs ） ） 邻苯二 甲酸二 甲酸丁 丁酯 苄酯 （DBP) （BBP) 邻苯二甲 酸二（2- 邻苯二甲 乙基巳 酸二异丁 基）酯 酯（DIBP) （DEHP) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 塑封 说明 or 树脂 e ○ 引线框 ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。 7.2、注意 在使用本产品之前建议仔细阅读本资料； i-c 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core.cn 邮编：214072 第 13 页 共 13 页 版本：2019-07-B2
