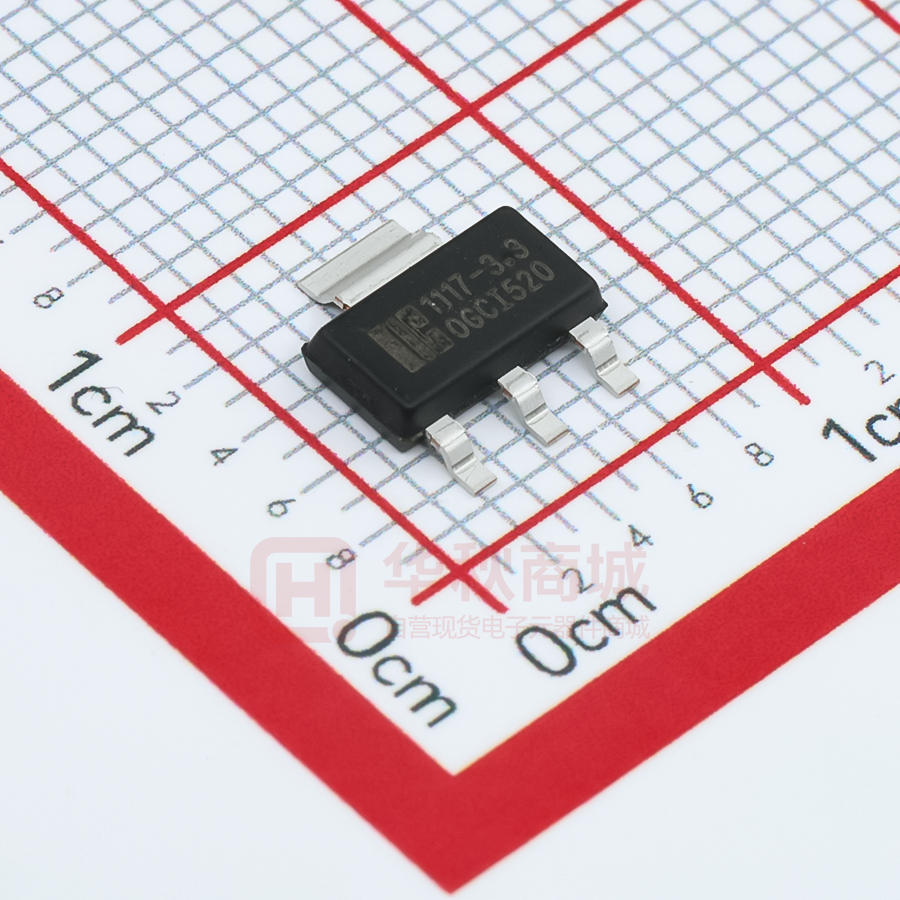

AiP1117-3.3GH.TR

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 e AiP1117-ADJ/3.3/5 or 800mA低压降固定/可调稳压器 i-c 产品说明书 说明书发行履历： 版本 发行时间 2020-04-A1 2020-04 新制 2021-01-A2 2021-01 修改内容 2021-07-B1 2021-07 增加5V版本 新制/修订内容 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 1 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 1、概 述 AiP1117-ADJ/3.3/5是最大输出电流为800mA的低压降正向稳压器，其中AiP1117-ADJ是可调输出 电压版，只需要两个外接电阻即可实现输出电压在1.25V～13.8V范围内的调节，而AiP1117-3.3/5是固 定输出3.3V/5V电压版。芯片内置温度保护。广泛应用于各种需要高精度，低压降正向稳压场合，例 如便携式设备、电池充电器等。其主要特点如下： ● 输出电压可调 ● 低输入-输出压降 ● 负载调整率：0.2%（典型值） ● 内置温度保护 ● 衬底接VOUT i-c or ● 封装形式：SOT-223/TO-252 e ● 最大输出电流：800mA 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 2 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 订购信息： 管装： 产品型号 封装 形式 打印 标识 管装数 盒装管 盒装数 箱装盒 箱装数 50 管/盒 4000 PCS/盒 10 盒/箱 40000 PCS/箱 TO-252 AiP1117-ADJ 80 PCS/管 AiP1117-3.3 JG.TB TO-252 AiP1117-3.3 80 PCS/管 50 管/盒 4000 PCS/盒 10 盒/箱 40000 PCS/箱 AiP1117-5 JG.TB TO-252 AiP1117-5 80 PCS/管 50 管/盒 4000 PCS/盒 10 盒/箱 40000 PCS/箱 编带： 封装形式 打印标识 编带盘装数 编带盒装数 箱装数 AiP1117-ADJGH.TR SOT-223 1117-ADJ 2500 PCS/盘 5000 PCS/盒 40000 PCS/箱 AiP1117-ADJJG.TR TO-252 AiP1117-ADJ 2500 PCS/盘 2500 PCS/盒 25000 PCS/箱 i-c or 产品型号 塑封体尺寸： 7.0mm×6.5mm 引脚间距： 2.3mm 塑封体尺寸： 7.0mm×6.5mm 引脚间距： 2.3mm 塑封体尺寸： 7.0mm×6.5mm 引脚间距： 2.3mm e AiP1117-ADJ JG.TB 备注说明 AiP1117-3.3GH.TR SOT-223 1117-3.3 2500 PCS/盘 5000 PCS/盒 40000 PCS/箱 AiP1117-3.3JG.TR TO-252 AiP1117-3.3 2500 PCS/盘 2500 PCS/盒 25000 PCS/箱 AiP1117-5GH.TR SOT-223 1117-5 2500 PCS/盘 5000 PCS/盒 40000 PCS/箱 AiP1117-5JG.TR TO-252 AiP1117-5 2500 PCS/盘 2500 PCS/盒 25000 PCS/箱 备注说明 塑封体尺寸： 6.5mm×3.5mm 引脚间距： 2.3mm 塑封体尺寸： 7.0mm×6.5mm 引脚间距： 2.3mm 塑封体尺寸： 6.5mm×3.5mm 引脚间距： 2.3mm 塑封体尺寸： 7.0mm×6.5mm 引脚间距： 2.3mm 塑封体尺寸： 6.5mm×3.5mm 引脚间距： 2.3mm 塑封体尺寸： 7.0mm×6.5mm 引脚间距： 2.3mm 注：如实物与订购信息不一致，请以实物为准。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 3 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 2、功能框图及引脚说明 2.1、功能框图 VIN 热极限 e 限流 + + or VOUT 基底 GND（固定输出） ADJ.（可调输出） 2.2、引脚排列图 i-c 正视图 标签是VOUT 正视图 标签是 VOUT 3 VIN 2 VOUT 1 ADJ/GND 4引脚塑料SOT-223 qJC=15°C/W* 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 1 ADJ/ GND 2 3 VOUT VIN 3引脚塑料TO-252 qJC=3°C/W* 第 4 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 2.3、引脚说明 引脚 1 2 3 符 号 ADJ/GND VOUT VIN 功 能 可调端/地 输出端 输入端 3、电特性 3.1、极限参数 除非另有规定，Tamb=25℃ 符号 VIN Tamb Tstg TL 条件 — — — 10 秒 最小 — -40 -65 — 最大 18 85 150 300 单 位 V ℃ ℃ ℃ e 参数名称 电源电压 工作环境温度 贮存温度 焊接温度 or 3.2、推荐使用条件 参 数 名 称 输入电压 输出电流 符 号 VIN IOUT 最小 2.75 10 典型 — — 最大 18 800 单 位 V mA 3.3、电气特性 3.3.1、AiP1117-ADJ 电参数特性表 （除非另有规定，TJ=25℃） 符 号 测 试 条 件 IOUT=10mA， VIN-VOUT=2V 10mA≤IOUT≤800mA， 1.4V≤VIN-VOUT≤10V i-c 参 数 名 称 参考电压 VREF 线性调整率 ∆VOUT IOUT=10mA， 1.5V≤VIN-VOUT≤13.75V 负载调整率 ∆VOUT VIN-VOUT=3V 10mA≤IOUT≤800mA IOUT=100mA 输入-输出压降 VIN-VOUT IOUT=500mA IOUT=800mA 限制电流 ILIMIT VIN-VOUT=5V 最小负载电流 IOMIN VIN=15V 热调节 — Tamb=25℃，30-ms 脉冲 温度 最小 典型 最大 单 位 25℃ 1.238 1.250 1.262 V 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 25℃ 全温 — — 1.225 — — — — — — — — — — 0.8 — — — 1.250 — 0.035 — 0.2 — 1.1 — 1.15 — 1.2 — 1.2 1.7 — 0.01 — 1.270 — 0.2 — 0.4 — 1.2 — 1.25 — 1.3 1.5 — 5 0.1 V V % % % % V V V V V V A mA mA %/W 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 5 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 25℃ 全温 25℃ 全温 25℃ 全温 — — — — 60 — — — — — — — 75 — 60 — 0.2 — 0.5 0.3 0.003 — — — 120 — 5 — — — dB dB uA uA uA uA % % % 测 试 条 件 温度 最小 典型 最大 单 位 IOUT=10mA，VIN=5V 25℃ 3.267 3.3 3.333 V 0≤IOUT≤800mA， 4.75V≤VIN-VOUT≤10V 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 25℃ 全温 — 25℃ 全温 25℃ 全温 25℃ 全温 — — — — 3.235 — — — — — — — — — — 0.8 — — — — 60 — — — — — — — 3.3 — 1 — 1 — 1.1 — 1.15 — 1.2 — 1.2 5 — 0.01 75 — 60 — 0.2 — 0.5 0.3 0.003 — 3.365 — 6 — 10 — 1.2 — 1.25 — 1.3 1.5 — 10 0.1 — — — 120 — 5 — — — V V mV mV mV mV V V V V V V A mA mA %/W dB dB uA uA uA uA % % % 纹波调节 — f=120Hz，VRipple=1VPP VIN-VOUT=3V 可调端电流 IADJ — ∆IADJ 1.4V≤VIN-VOUT≤10V 10mA≤IOUT≤800mA — — — — Tamb=85℃，1000hrs (% of VOUT)，10Hz≤f≤10kHz 可调端电流 变化 温度稳定性 长期稳定性 RMS 输出噪声 3.3.2、AiP1117-3.3 电参数特性表 参 数 名 称 VOUT or 输出电压 符 号 e （除非另有规定，TJ=25℃） 线性调整率 ∆VOUT IOUT=0mA， 4.75V≤VIN-VOUT≤15V 负载调整率 ∆VOUT VIN=4.75V，0≤IOUT≤800mA IOUT=100mA 输入-输出压降 VIN-VOUT IOUT=500mA i-c IOUT=800mA 限制电流 ILIMIT VIN-VOUT=5V 静态电流 IQ VIN15V 热调节 — Tamb=25℃，30-ms 脉冲 纹波调节 — f=120Hz，VRipple=1VPP VIN-VOUT=3V 可调端电流 IADJ — ∆IADJ 1.4V≤VIN-VOUT≤10V 10mA≤IOUT≤800mA — — — — Tamb=85℃，1000hrs (% of VOUT)，10Hz≤f≤10kHz 可调端电流 变化 温度稳定性 长期稳定性 RMS 输出噪声 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 6 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 3.3.2、AiP1117-5 电参数特性表 （除非另有规定，TJ=25℃） 参 数 名 称 符 号 测 试 条 件 温度 最小 典型 最大 单 位 IOUT=10mA，VIN=7V 25℃ 4.95 5 5.05 V 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 全温 25℃ 25℃ 全温 — 25℃ 全温 25℃ 全温 25℃ 全温 — — — — 4.9 — — — — — — — — — — 0.8 — — — — 60 — — — — — — — 5 — 1 — 1 — 1.1 — 1.15 — 1.2 — 1.2 5 — 0.01 75 — 60 — 0.2 — 0.5 0.3 0.003 — 5.1 — 10 — 15 — 1.2 — 1.25 — 1.3 1.5 — 10 0.1 — — — 120 — 5 — — — V V mV mV mV mV V V V V V V A mA mA %/W dB dB uA uA uA uA % % % 输出电压 VOUT 0≤IOUT≤800mA， 6.5V≤VIN-VOUT≤12V 线性调整率 ∆VOUT IOUT=0mA， 6.5V≤VIN-VOUT≤15V 负载调整率 ∆VOUT VIN=6.5V，0≤IOUT≤800mA 输入-输出压降 VIN-VOUT e IOUT=100mA IOUT=500mA or IOUT=800mA 限制电流 ILIMIT VIN-VOUT=5V 静态电流 IQ VIN15V 热调节 — 纹波调节 — Tamb=25℃，30-ms 脉冲 f=120Hz，VRipple=1VPP VIN-VOUT=3V 可调端电流 IADJ — ∆IADJ 1.4V≤VIN-VOUT≤10V 10mA≤IOUT≤800mA — — — — Tamb=85℃，1000hrs (% of VOUT)，10Hz≤f≤10kHz i-c 可调端电流 变化 温度稳定性 长期稳定性 RMS 输出噪声 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 7 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 4、典型测试线路 4.1、AiP1117-ADJ 测试线路 AiP1117 VIN VIN VOUT VOUT ADJ VREF R1 IADJ 50uA e R2 VOUT=VREF(1+R2/R1)+IADJR2 or 4.2、AiP1117-3.3 测试线路 AiP1117-3.3 VIN VIN + + GND i-c 10uF 3.3V VOUT 22uF 4.3、AiP1117-5 测试线路 AiP1117-5 VIN VIN 10uF + 5V VOUT GND 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 + 22uF 第 8 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 短路电流 i-c or 最小负载电流 e 5、特性曲线 负载调整率 温度稳定性 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 纹波调节 可调端电流 第 9 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 6、典型应用线路与说明 6.1、AiP1117-ADJ 典型应用线路 D1 AiP1117 VIN VIN VOUT VOUT ADJ R1 CADJ + COUT 22uF e R2 50uA 输出电压值可用以下式计算： or VOUT＝VREF（1＋R2/R1）＋IADJ*R2 6.2、AiP1117-3.3 典型应用线路 AiP1117-3.3 VIN VIN VOUT VOUT + GND i-c 10uF + 22uF 6.3、AiP1117-5 典型应用线路 AiP1117-5 VIN VIN 10uF + VOUT VOUT GND 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 + 22uF 第 10 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 7、封装尺寸与外形图 i-c or e 7.1、SOT-223 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 11 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 表 835-11 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 i-c or e 7.2、TO-252 外形图与封装尺寸 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 12 页 共 13 页 版本：2021-07-B1 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 版次:B3 编号：AiP1117-ADJ/3.3/5-AX-QT-N048 表 835-11 8、声明及注意事项 8.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件 铅 名称 汞 镉 （Pb） （Hg） （Cd） 六阶铬 多溴联 多溴联 邻苯二 邻苯二 苯 苯醚 甲酸二 甲酸丁 （Cr （PBBs （PBD 丁酯 苄酯 （VI ） Es） （DBP) （BBP) ） ） 邻苯二甲 酸二（2乙基巳 基）酯 （DEHP) 邻苯二甲酸 二异丁酯 （DIBP) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 塑封 树脂 e ○ 引线框 ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出限以下。 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限量要求。 or 说明 8.2、注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； i-c 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 江苏省无锡市滨湖区建筑西路 777 号无锡国家集成电路设计中心 B4 楼 http://www.i-core. cn 邮编：214072 第 13 页 共 13 页 版本：2021-07-B1
