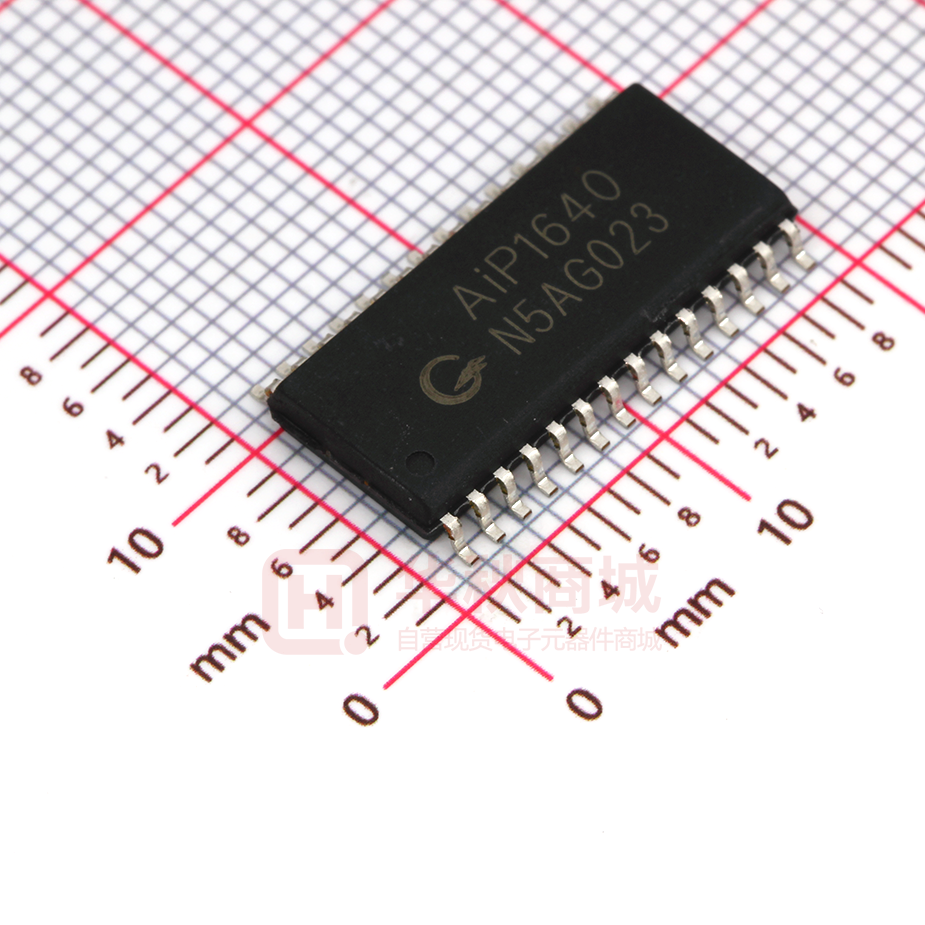

AIP1640

无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 AiP1640 e 2 线串口共阴极 8 段 16 位 or LED 驱动控制专用电路 i-c 产品说明书 说明书发行履历： 版本 发行时间 新制/修订内容 2013-06-A1 2013-06 新制 2014-05-A2 2014-05 修改电气参数表中输出驱动参数项所对应管脚 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 1 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 1、概 述 AiP 1640 是一种 LED（发光二极管显示器）驱动控制专用电路，内部集成有 MCU 数 字接口、数据锁存器、LED 高压驱动等电路。本产品性能优良，质量可靠。主要应用 于电子秤及小家电产品的显示屏驱动。其主要特点如下： ● 采用功率 CMOS 工艺 ● 辉度调节电路（占空比 8 级可调） ● 两线串行接口（CLK，DIN） ● 振荡方式：内置 RC 振荡（450KHz+5%） ● 内置上电复位电路 ● 内置自动消隐电路 ● 封装形式：SOP28 2、功能框图及引脚说明 i-c or 2.1、引脚排列图 e ● 显示模式（8 段×16 位）,支持共阴数码管输出 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 2 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 2.2、引脚说明及结构原理图 引脚 引脚名称 符号 说明 1 输出（位） GRID12 位输出，N 管开漏输出 2 输出（位） GRID13 位输出，N 管开漏输出 3 输出（位） GRID14 位输出，N 管开漏输出 4 输出（位） GRID15 位输出，N 管开漏输出 5 输出（位） GRID16 位输出，N 管开漏输出 6 逻辑地 VSS 接系统地 串行数据输入，输入数据在 SCLK 7 数据输入 的低电平变化，在 SCLK 的高电平 DIN e 被传输 8 时钟输入 SCLK 9 输出（段） SEG1 10 输出（段） SEG2 11 输出（段） SEG3 12 输出（段） SEG4 段输出，P 管开路输出 13 输出（段） SEG5 段输出，P 管开路输出 14 输出（段） SEG6 段输出，P 管开路输出 15 输出（段） SEG7 段输出，P 管开路输出 16 输出（段） SEG8 段输出，P 管开路输出 17 逻辑电源 VDD 5V±10% 18 输出（位） GRID1 位输出，N 管开漏输出 19 输出（位） GRID2 位输出，N 管开漏输出 20 输出（位） GRID3 位输出，N 管开漏输出 21 输出（位） GRID4 位输出，N 管开漏输出 22 输出（位） GRID5 位输出，N 管开漏输出 23 输出（位） GRID6 位输出，N 管开漏输出 24 输出（位） GRID7 位输出，N 管开漏输出 25 输出（位） GRID8 位输出，N 管开漏输出 26 输出（位） GRID9 位输出，N 管开漏输出 27 输出（位） GRID10 位输出，N 管开漏输出 28 输出（位） GRID11 位输出，N 管开漏输出 在上升沿输入数据 段输出，P 管开漏输出 段输出，P 管开路输出 i-c or 段输出，P 管开路输出 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 3 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 3、电特性 3.1、 极限参数（除非另有规定，Tamb=25℃，Vss = 0V） 参 数 名 称 符 号 电源电压 条 件 额 定 值 单 位 VCC -0.5 ~ +7.0 V 逻辑输入电压 VI1 -0.5~VDD+0.5 V LED Seg 驱动输出电流 IO1 -50 mA LED Grid 驱动输出电流 IO2 +200 mA 功率损耗 PD 400 mW 工作温度 Topt -40~+85 ℃ 贮存温度 Tstg -65~+150 ℃ 焊接温度 TL 250 ℃ e 10 秒 3.2、推荐使用条件 (Ta = -40~+85℃,Vss = 0V) 参 数 名 称 符 号 最小 典型 最大 逻辑电源电压 VDD V 高电平输入电压 VIH 0.7VDD - VDD V 低电平输入电压 VIL 0 - 0.3VDD V or 5 单 位 3.3、电气特性 3.3.1 电气特性（Ta=-40~+85℃, VDD = 4.5V~5.5 V，GND=0V） 符 号 测 试 条 件 i-c 参 数 名 称 Ioh1 高电平输出电流 Ioh2 低电平输出电流 IOL1 低电平输出电流 Idout 高电平输出电流容许 量 Itolsg SEG1~SEG8， Vo = vdd-2V SEG1~SEG8， Vo = vdd-3V GRID1~GRID16 Vo=0.3V VO = 0.4V，dout VO = VDD – 3V， SEG1~SEG8， 最小 典 最大 型 单 位 -20 -25 -40 mA -20 -30 -50 mA 80 140 - mA 4 - - mA - - 5 % ±1 μA 输入电流 II VI = VDD / VSS - - 高电平输入电压 VIH CLK，DIN 0.7VDD - 低电平输入电压 VIL CLK，DIN - - 0.3VDD V 滞后电压 VH CLK，DIN - 0.35 - V 动态电流损耗 IDDdyn 无负载，显示关 - - 5 Ma 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 V 第 4 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 3.3.2 开关特性 （除非另有规定，Tamb= -40~+85℃,VDD= 4.5 ~ 5.5V） 参 数 名 称 符 号 振荡频率 Fosc 传输延迟时间 tPLZ 测 试 条 件 CLK → DIO CL = 15pF, RL = 10K Ω tPZL 上升时间 TTZH 2 TTHZ 最大时钟频率 Fmax 输入电容 CI CL =300p F SEG1～SEG8 CL =300p F 最大 单 位 - 450 - KHz - - 300 ns - - 100 - - 2 μs - - 0.5 μs CL = 300pF，Segn， - - 120 μs 占空比50% 1 - - MHZ - - - 15 pF 最小 典型 最大 单 位 Gridn or 下降时间 GRID1～GRID16 典型 e TTZH 1 最小 3.3.3 时钟特性 （除非另有规定，Tamb=-40~+85℃,VDD= 4.5 ~ 5.5V） 符 号 测 试 条 件 时钟脉冲宽度 PWCLK - 400 - - ns 选通脉冲宽度 PWSTB - 1 - - μs 数据建立时间 tSETUP - 100 - - ns 数据保持时间 tHOLD - 100 - - ns 1 - - μs i-c 参 数 名 称 等待时间 tWAIT CLK↑→CLK↓ 4、接口说明 微处理器的数据通过两线总线接口和 AiP1640 通信，在输入数据时当 CLK 是高电平时，DIN 上 的信号必须保持不变；只有 CLK 上的时钟信号为低电平时，DIN 上的信号才能改变。数据的输入 总是低位在前,高位在后传输.数据输入的开始条件是 CLK 为高电平时，DIN 由高变低；结束条件是 CLK 为高时，DIN 由低电平变为高电平。 指令数据传输过程如下图： 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 5 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 指令数据传输格式 写 SRAM 数据地址自动加 1 模式： 自动地址写数据格式 Command1:设置数据 Data1~N:传输显示数据 Command3:控制显示 or 写 SRAM 数据固定地址模式： e Command2:设置地址 固定地址写数据格式 Command1:设置数据 i-c Command2:设置地址 Data1~N: 传输显示数据 Command3:控制显示 5、数据指令 指令用来设置显示模式和LED 驱动器的状态。 在指令START有效后由DIN输入的第一个字节作为一条指令。经过译码，取最高B7、B6两位比特位以 区别不同的指令。 如果在指令或数据传输时出现END有效，串行通讯被初始化，并且正在传送的指令或数据无效 （之前传送的指令或数据保持有效）。 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 6 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 i-c or 5.2、 地址命令设置 e 5.1 数据命令设置： 显示地址命令设置 上电时，地址默认设为 00H。 显示数据与芯片管脚以及显示地址之间的对应关系如下表所示： 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 7 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I or e 编号：AiP1640-AX-BJ-226 i-c 显示数据、地址、芯片管脚之间的对应关系 5.3、显示控制 显示模式控制指令 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 8 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 i-c or e 6、显示周期 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 9 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 7、典型应用线路与说明 i-c or e 电路图中所接数码管为共阴数码管： 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 10 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 8、封装尺寸与外形图 i-c or e 8. 1、SOP28 外形图与封装尺寸 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 第 11 页 共 12 页 版本：2014-05-A2 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 表 733-11-I 编号：AiP1640-AX-BJ-226 9、声明及注意事项： 9.1、产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅（Pb） 汞（Hg） 镉（Cd） 六阶铬 多溴联苯 多溴联苯 （PBBs） 醚（PBDEs） （Cr（Ⅵ） ） 引线框 ○ ○ ○ ○ ○ ○ 塑封树脂 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○ 内引线 ○ ○ ○ ○ ○ ○ 装片胶 ○ ○ ○ ○ ○ ○ e ○：表示该有毒有害物质或元素的含量在 SJ/T11363-2006 标准的检出 限以下。 说明 ×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限 量要求。 or 9.2 注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。 i-c 10、联系方式： 无锡中微爱芯电子有限公司 Wuxi I-CORE Electronics Co., Ltd. 地址：江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 网址：http://www.i-core.cn 市场营销部：江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-85572708 传真：0510-85887721 深圳办事处：广东省深圳市红荔西路香荔花园 12 栋 26F 邮编：518000 电话：0755-88370507 传真：0755-88370507 顺德办事处：广东省佛山市顺德区金域湾花园丽涛居 1008 室 邮编：528399 电话：18688498366 应用技术服务： 应用部： 江苏省无锡市蠡园开发区滴翠路 100 号 9 栋 2 层 邮编：214072 电话：0510-85572715 传真：0510-85572700 广东省深圳市红荔西路香荔花园 12 栋 26F 邮编：518000 电话：0755-88370507 江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层 http://www.i-core. cn 邮编：214072 传真：0755-88370507 第 12 页 共 12 页 版本：2014-05-A2
