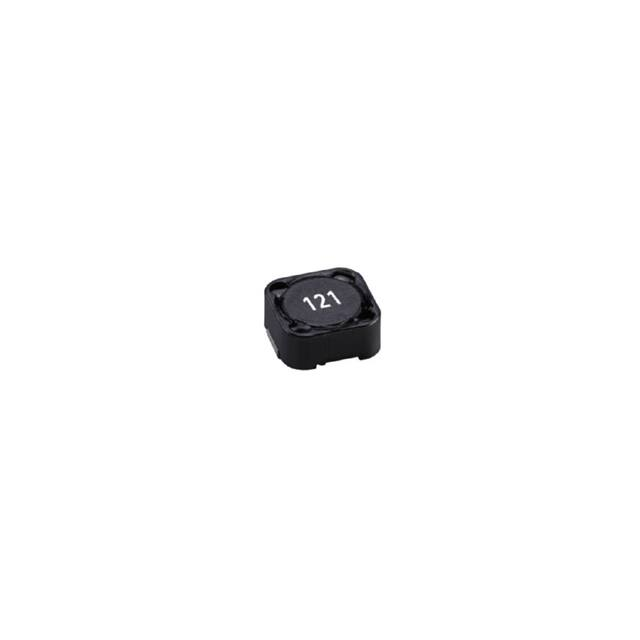

PCS127MT101

Data Sheet Customer: Product: Shielded SMD Power Inductor – PCS Series Sizes.: 62B/64B/73/74/124/125/127/129 Issued Date: 14-Sep-17 Edition: REV.B9 VIKING TECH CORPORATION 光頡科技股份有限公司 VIKING TECH CORPORATION KAOHSIUNG BRANCH 光頡科技股份有限公司高雄分公司 VIKING ELECTRONICS (WUXI) CO., LTD. 光頡電子(無錫)有限公司 No.70, Guangfu N. Rd., Hukou Township, Hsinchu County 303, Taiwan (R.O.C) No.248-3, Sin-Sheng Rd., Cian-Jhen Dist., Kaohsiung, 806, Taiwan TEL:886-3-5972931 FAX:886-3-5972935•886-3-5973494 E-mail:sales@viking.com.tw TEL:886-7-8217999 FAX:886-7-8228229 E-mail:sales@viking.com.tw No.22 Xixia Road, Machinery & Industry Park, National Hi-Tech Industrial Development Zone of Wuxi, Wuxi, Jiangsu Province, China Zip Code:214028 TEL:86-510-85203339 FAX:86-510-85203667•86-510-85203977 E-mail:china@viking.com.tw Produced by (QC) Checked (QC) Approved by (QC) Prepared by (Sales) 14-Sep-17 14-Sep-17 14-Sep-17 14-Sep-17 Kris Chen Ben Chang Ben Chang Accepted by (Customer) 【PCS Series】 Shielded SMD Power Inductor PCS62B / 64B PCS73 / 74 1.5 ■Features 5.0 －High power, High saturation inductors －With magnetically shielded against radiation －Directly connected electrode on ferrite core －Highly accurate dimensions for surface mounting PCS124 / 125 / 127/129 ■Applications －Power Supply for VTRs. －LCD Televisions －Personal Computers －Handheld Communication Equipment －DC/DC Converters, etc. PCSH127 0.5 ■Characteristics except PCSH127 0.5 －Rated DC Current: The DC current at which the inductance becomes 25% lower than its initial value or when ∆ t=40°C, whichever is lower. (Ta=25°C) －Operating temperature range: -40～125°C ■Characteristics for PCSH127 －Rated DC Current: The DC current at which the inductance becomes 30% lower than its initial value . (Ta=25°C) －Operating temperature range: -40～125°C ■Inductance and rated current ranges ■Dimensions H2 max. - H3 max. - H I J PCS62B H1 max. 3.0 1.9 1.4 4.6 7.97～0.16A PCS64B 5.0 - - 1.9 1.4 4.6 8.0～0.18A PCS73 - 3.4 - 2.2 1.6 4.8 PCS74 - 4.5 - 2.2 1.6 4.8 PCS124 - - 4.5 5.4 2.9 7.0 PCS125 - - 6.0 5.4 2.9 7.0 PCS127 - - 8.0 5.4 2.9 7.0 - - 10.0 5.4 2.9 7.0 8.0 5.4 2.9 7.0 －PCS62B 1.5μH～330μH 3.50～0.19A Type －PCS64B 10μH～1000μH 1.35～0.14A －PCS73 －PCS74 1.0μH～1000μH 1.0μH～1000μH Unit: mm －PCS124 1.5μH～330μH 8.75～0.5A －PCS125 1.3μH～1500μH 8.0～0.5A －PCS127 1.0μH～1000μH 10.0～0.55A －PCS129 1.0μH～1000μH 17.0～0.76A PCS129 －PCSH127 2.2μH～1000μH 25.5～1.14A PCSH127 －Test equipment: L: HP4284A or HP4285A LCR meter DCR: Milli-ohm meter －Electrical specifications at 25°C www.viking.com.tw For detail questions, contact : sales@viking.com.tw 1 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Product Identification 62B PCS Product Type PCS :Standard PCSH :High Current Dimensions (AxBxC) M T Inductor Tolerance Packaging Style T: Tape and Reel 62B: 6.2×6.6×3.0 M: ±20% 64B: 6.2×6.6×5.0 N: ±30% 101 Inductance 1R0: 1.0μH 470: 47μH 101: 100μH 73: 7.3×7.3×3.4 74: 7.3×7.3×4.5 124: 12×12×4.5 125: 12×12×6.0 127: 12×12×8.0 129: 12×12×10.0 ■Standard Electrical Characteristics PCS62B Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS62B□T1R5 1.5 M 100KHz, 0.25V 0.049 3.500 PCS62B□T2R2 2.2 M 100KHz, 0.25V 0.050 2.200 PCS62B□T2R9 2.9 M 100KHz, 0.25V 0.070 1.940 PCS62B□T3R3 3.3 M 100KHz, 0.25V 0.075 1.800 PCS62B□T4R0 4.0 M 100KHz, 0.25V 0.080 1.630 PCS62B□T4R7 4.7 M 100KHz, 0.25V 0.090 1.55 PCS62B□T5R5 5.5 M 100KHz, 0.25V 0.100 1.400 PCS62B□T6R8 6.8 M 100KHz, 0.25V 0.100 1.300 PCS62B□T100 10 M 1KHz, 0.25V 0.150 1.100 PCS62B□T120 12 M 1KHz, 0.25V 0.200 1.000 PCS62B□T150 15 M 1KHz, 0.25V 0.230 0.900 PCS62B□T180 18 M 1KHz, 0.25V 0.270 0.800 PCS62B□T220 22 M 1KHz, 0.25V 0.340 0.740 PCS62B□T270 27 M 1KHz, 0.25V 0.380 0.660 PCS62B□T330 33 M 1KHz, 0.25V 0.450 0.590 PCS62B□T390 39 M 1KHz, 0.25V 0.490 0.540 PCS62B□T470 47 M 1KHz, 0.25V 0.690 0.500 PCS62B□T560 56 M 1KHz, 0.25V 0.780 0.460 PCS62B□T680 68 M 1KHz, 0.25V 1.070 0.420 PCS62B□T820 82 M 1KHz, 0.25V 1.210 0.380 PCS62B□T101 100 M 1KHz, 0.25V 1.390 0.340 PCS62B□T121 120 M 1KHz, 0.25V 1.900 0.310 PCS62B□T151 150 M 1KHz, 0.25V 2.180 0.280 PCS62B□T181 180 M 1KHz, 0.25V 2.770 0.260 PCS62B□T221 220 M 1KHz, 0.25V 3.120 0.230 PCS62B□T271 270 M 1KHz, 0.25V 4.380 0.220 PCS62B□T331 330 M 1KHz, 0.25V 4.940 0.190 www.viking.com.tw For detail questions, contact : sales@viking.com.tw 2 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS64B Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS64B□T100 10 M 1KHz, 0.25V 0.120 1.350 PCS64B□T120 12 M 1KHz, 0.25V 0.130 1.220 PCS64B□T150 15 M 1KHz, 0.25V 0.180 1.110 PCS64B□T180 18 M 1KHz, 0.25V 0.240 1.020 PCS64B□T220 22 M 1KHz, 0.25V 0.270 0.910 PCS64B□T270 27 M 1KHz, 0.25V 0.300 0.820 PCS64B□T330 33 M 1KHz, 0.25V 0.330 0.740 PCS64B□T390 39 M 1KHz, 0.25V 0.370 0.690 PCS64B□T470 47 M 1KHz, 0.25V 0.520 0.620 PCS64B□T560 56 M 1KHz, 0.25V 0.560 0.580 PCS64B□T680 68 M 1KHz, 0.25V 0.630 0.510 PCS64B□T820 82 M 1KHz, 0.25V 0.710 0.460 PCS64B□T101 100 M 1KHz, 0.25V 1.030 0.420 PCS64B□T121 120 M 1KHz, 0.25V 1.150 0.380 PCS64B□T151 150 M 1KHz, 0.25V 1.680 0.350 PCS64B□T181 180 M 1KHz, 0.25V 1.870 0.320 PCS64B□T221 220 M 1KHz, 0.25V 2.080 0.290 PCS64B□T271 270 M 1KHz, 0.25V 2.370 0.260 PCS64B□T331 330 M 1KHz, 0.25V 2.670 0.230 PCS64B□T391 390 M 1KHz, 0.25V 2.940 0.220 PCS64B□T471 470 M 1KHz, 0.25V 3.930 0.200 PCS64B□T561 560 M 1KHz, 0.25V 5.430 0.180 PCS64B□T681 680 M 1KHz, 0.25V 7.320 0.170 PCS64B□T821 820 M 1KHz, 0.25V 8.240 0.150 PCS64B□T102 1000 M 1KHz, 0.25V 9.260 0.140 www.viking.com.tw For detail questions, contact : sales@viking.com.tw 3 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS73 Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS73□T1R0 1.0 M 1KHz, 0.25V 0.016 7.970 PCS73□T1R5 1.5 M 1KHz, 0.25V 0.023 5.500 PCS73□T2R2 2.2 M 1KHz, 0.25V 0.027 4.500 PCS73□T3R3 3.3 M 1KHz, 0.25V 0.031 4.000 PCS73□T3R9 3.9 M 1KHz, 0.25V 0.041 3.800 PCS73□T4R7 4.7 M 1KHz, 0.25V 0.048 3.500 PCS73□T5R6 5.6 M 1KHz, 0.25V 0.056 3.000 PCS73□T6R8 6.8 M 1KHz, 0.25V 0.062 2.000 PCS73□T100 10 M 1KHz, 0.25V 0.072 1.680 PCS73□T120 12 M 1KHz, 0.25V 0.098 1.520 PCS73□T150 15 M 1KHz, 0.25V 0.130 1.330 PCS73□T180 18 M 1KHz, 0.25V 0.140 1.200 PCS73□T220 22 M 1KHz, 0.25V 0.190 1.070 PCS73□T220-1 22 M 1KHz, 0.25V 0.190 1.380 PCS73□T270 27 M 1KHz, 0.25V 0.210 0.960 PCS73□T330 33 M 1KHz, 0.25V 0.240 0.910 PCS73□T390 39 M 1KHz, 0.25V 0.320 0.770 PCS73□T470 47 M 1KHz, 0.25V 0.360 0.760 PCS73□T560 56 M 1KHz, 0.25V 0.470 0.680 PCS73□T680 68 M 1KHz, 0.25V 0.520 0.610 PCS73□T820 82 M 1KHz, 0.25V 0.690 0.570 PCS73□T101 100 M 1KHz, 0.25V 0.790 0.500 PCS73□T121 120 M 1KHz, 0.25V 0.890 0.490 PCS73□T151 150 M 1KHz, 0.25V 1.270 0.430 PCS73□T181 180 M 1KHz, 0.25V 1.450 0.390 PCS73□T221 220 M 1KHz, 0.25V 1.650 0.350 PCS73□T221-1 220 M 1KHz, 1V 1.320 0.420 PCS73□T271 270 M 1KHz, 0.25V 2.310 0.320 PCS73□T331 330 M 1KHz, 0.25V 2.620 0.280 PCS73□T391 390 M 1KHz, 0.25V 2.940 0.260 PCS73□T471 470 M 1KHz, 0.25V 4.180 0.240 PCS73□T471-1 470 M 100KHz, 0.25V 2.850 0.370 PCS73□T561 560 M 1KHz, 0.25V 4.670 0.220 PCS73□T681 680 M 1KHz, 0.25V 5.730 0.190 PCS73□T821 820 M 1KHz, 0.25V 6.540 0.180 PCS73□T102 1000 M 1KHz, 0.25V 9.440 0.160 PCS73□T102-1 1000 M 100KHz, 0.25V 4.690 0.250 Note: PCS73□T471-1 / PCS73□T102-1 The DC current at which the inductance becomes 30% lower than its initial value www.viking.com.tw For detail questions, contact : sales@viking.com.tw 4 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS74 Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS74□T1R0 1.0 M 1KHz, 0.25V 0.020 8.000 PCS74□T1R5 1.5 M 1KHz, 0.25V 0.018 7.000 PCS74□T2R2 2.2 M 1KHz, 0.25V 0.028 6.000 PCS74□T3R3 3.3 M 1KHz, 0.25V 0.032 4.800 PCS74□T3R9 3.9 M 1KHz, 0.25V 0.035 4.400 PCS74□T4R7 4.7 M 1KHz, 0.25V 0.038 4.000 PCS74□T5R6 5.6 M 1KHz, 0.25V 0.040 3.500 PCS74□T6R8 6.8 M 1KHz, 0.25V 0.045 3.000 PCS74□T100 10 M 1KHz, 0.25V 0.049 1.840 PCS74□T120 12 M 1KHz, 0.25V 0.058 1.710 PCS74□T150 15 M 1KHz, 0.25V 0.081 1.470 PCS74□T180 18 M 1KHz, 0.25V 0.091 1.310 PCS74□T220 22 M 1KHz, 0.25V 0.110 1.230 PCS74□T270 27 M 1KHz, 0.25V 0.150 1.120 PCS74□T330 33 M 1KHz, 0.25V 0.170 0.960 PCS74□T390 39 M 1KHz, 0.25V 0.230 0.910 PCS74□T470 47 M 1KHz, 0.25V 0.260 0.880 PCS74□T560 56 M 1KHz, 0.25V 0.350 0.750 PCS74□T680 68 M 1KHz, 0.25V 0.380 0.690 PCS74□T820 82 M 1KHz, 0.25V 0.430 0.610 PCS74□T101 100 M 1KHz, 0.25V 0.610 0.600 PCS74□T121 120 M 1KHz, 0.25V 0.660 0.520 PCS74□T151 150 M 1KHz, 0.25V 0.880 0.460 PCS74□T151-1 150 M 100KHz, 0.25V 0.880 0.810 PCS74□T181 180 M 1KHz, 0.25V 0.980 0.420 PCS74□T221 220 M 1KHz, 0.25V 1.170 0.360 PCS74□T271 270 M 1KHz, 0.25V 1.640 0.340 PCS74□T331 330 M 1KHz, 0.25V 1.860 0.320 PCS74□T331-1 330 M 1KHz, 0.25V 1.860 0.450 PCS74□T391 390 M 1KHz, 0.25V 2.850 0.290 PCS74□T471 470 M 1KHz, 0.25V 3.010 0.260 PCS74□T561 560 M 1KHz, 0.25V 3.620 0.230 PCS74□T681 680 M 1KHz, 0.25V 4.630 0.220 PCS74□T821 820 M 1KHz, 0.25V 5.200 0.200 PCS74□T102 1000 M 1KHz, 0.25V 6.000 0.180 Note: PCS74MT151-1 The DC current at which the inductance becomes 30% lower than its initial value www.viking.com.tw For detail questions, contact : sales@viking.com.tw 5 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS124 Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS124□T1R5 1.5 M 100KHz, 0.25V 0.008 8.75 PCS124□T2R5 2.5 M 100KHz, 0.25V 0.013 8.00 PCS124□T3R3 3.3 M 100KHz, 0.25V 0.015 6.50 PCS124□T3R9 3.9 M 100KHz, 0.25V 0.015 6.50 PCS124□T4R7 4.7 M 100KHz, 0.25V 0.018 5.70 PCS124□T6R8 6.8 M 100KHz, 0.25V 0.023 4.90 PCS124□T8R2 8.2 M 100KHz, 0.25V 0.026 4.60 PCS124□T100 10 M 100KHz, 0.25V 0.028 4.50 PCS124□T120 12 M 100KHz, 0.25V 0.038 4.00 PCS124□T150 15 M 100KHz, 0.25V 0.050 3.20 PCS124□T180 18 M 100KHz, 0.25V 0.057 3.10 PCS124□T220 22 M 100KHz, 0.25V 0.066 2.90 PCS124□T270 27 M 100KHz, 0.25V 0.080 2.80 PCS124□T330 33 M 100KHz, 0.25V 0.097 2.70 PCS124□T390 39 M 100KHz, 0.25V 0.132 2.10 PCS124□T470 47 M 100KHz, 0.25V 0.150 1.90 PCS124□T560 56 M 100KHz, 0.25V 0.190 1.80 PCS124□T680 68 M 100KHz, 0.25V 0.220 1.50 PCS124□T820 82 M 100KHz, 0.25V 0.260 1.30 PCS124□T101 100 M 100KHz, 0.25V 0.308 1.20 PCS124□T121 120 M 100KHz, 0.25V 0.380 1.10 PCS124□T151 150 M 100KHz, 0.25V 0.530 0.95 PCS124□T181 180 M 100KHz, 0.25V 0.620 0.85 PCS124□T221 220 M 100KHz, 0.25V 0.700 0.80 PCS124□T271 270 M 100KHz, 0.25V 0.876 0.60 PCS124□T331 330 M 100KHz, 0.25V 0.990 0.50 www.viking.com.tw For detail questions, contact : sales@viking.com.tw 6 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS125 Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS125□T1R3 1.3 M 100KHz, 0.25V 0.012 8.00 PCS125□T2R1 2.1 M 100KHz, 0.25V 0.014 7.00 PCS125□T2R2 2.2 M 100KHz, 0.25V 0.014 7.00 PCS125□T3R1 3.1 M 100KHz, 0.25V 0.017 6.00 PCS125□T3R3 3.3 M 100KHz, 0.25V 0.014 6.75 PCS125□T4R4 4.4 M 100KHz, 0.25V 0.020 5.00 PCS125□T4R7 4.7 M 100KHz, 0.25V 0.018 6.20 PCS125□T5R8 5.8 M 100KHz, 0.25V 0.021 4.40 PCS125□T6R8 6.8 M 100KHz, 0.25V 0.023 5.90 PCS125□T7R5 7.5 M 100KHz, 0.25V 0.024 4.20 PCS125□T8R2 8.2 M 100KHz, 0.25V 0.024 4.10 PCS125□T100 10 M 1KHz, 0.25V 0.025 4.00 PCS125□T120 12 M 1KHz, 0.25V 0.027 3.50 PCS125□T150 15 M 1KHz, 0.25V 0.030 3.30 PCS125□T180 18 M 1KHz, 0.25V 0.034 3.00 PCS125□T220 22 M 1KHz, 0.25V 0.036 2.80 PCS125□T270 27 M 1KHz, 0.25V 0.051 2.30 PCS125□T330 33 M 1KHz, 0.25V 0.057 2.10 PCS125□T390 39 M 1KHz, 0.25V 0.068 2.00 PCS125□T470 47 M 1KHz, 0.25V 0.075 1.80 PCS125□T560 56 M 1KHz, 0.25V 0.110 1.70 PCS125□T680 68 M 1KHz, 0.25V 0.120 1.50 PCS125□T680-1 68 M 1KHz, 0.25V 0.110±30% 2.70 PCS125□T820 82 M 1KHz, 0.25V 0.140 1.40 PCS125□T101 100 M 1KHz, 0.25V 0.160 1.30 PCS125□T121 120 M 1KHz, 0.25V 0.170 1.10 PCS125□T151 150 M 1KHz, 0.25V 0.230 1.00 PCS125□T181 180 M 1KHz, 0.25V 0.290 0.90 PCS125□T221 220 M 1KHz, 0.25V 0.400 0.80 PCS125□T271 270 M 1KHz, 0.25V 0.460 0.75 PCS125□T331 330 M 1KHz, 0.25V 0.510 0.68 PCS125□T391 390 M 1KHz, 0.25V 0.690 0.65 PCS125□T471 470 M 1KHz, 0.25V 0.770 0.58 PCS125□T561 560 M 1KHz, 0.25V 0.860 0.54 PCS125□T681 680 M 1KHz, 0.25V 1.200 0.48 PCS125□T821 820 M 1KHz, 0.25V 1.340 0.43 PCS125□T102 1000 M 1KHz, 0.25V 1.530 0.40 PCS125□T152 1500 M 1KHz, 0.25V 2.800 0.50 Note: PCS125MT680-1 The DC current at which the inductance becomes 35% lower than its initial value www.viking.com.tw For detail questions, contact : sales@viking.com.tw 7 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS127 Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS127□T1R0 1.0 M 100KHz, 0.25V 0.007 10.00 PCS127□T1R2 1.2 N 100KHz, 0.25V 0.007 9.80 PCS127□T1R8 1.8 M 100KHz, 0.25V 0.011 8.50 PCS127□T2R2 2.2 M 100KHz, 0.25V 0.010 8.50 PCS127□T2R4 2.4 M 100KHz, 0.25V 0.012 8.00 PCS127□T2R7 2.7 M 100KHz, 0.25V 0.012 8.00 PCS127□T3R3 3.3 M 100KHz, 0.25V 0.013 7.80 PCS127□T3R5 3.5 M 100KHz, 0.25V 0.014 7.50 PCS127□T4R7 4.7 M 100KHz, 0.25V 0.016 6.80 PCS127□T5R6 5.6 M 100KHz, 0.25V 0.014 6.70 PCS127□T6R1 6.1 M 100KHz, 0.25V 0.018 6.60 PCS127□T6R8 6.8 M 100KHz, 0.25V 0.014 6.40 PCS127□T7R6 7.6 M 100KHz, 0.25V 0.020 5.90 PCS127□T8R2 8.2 M 100KHz, 0.25V 0.016 6.32 PCS127□T100 10 M 1KHz, 0.25V 0.022 5.40 PCS127□T120 12 M 1KHz, 0.25V 0.024 4.90 PCS127□T150 15 M 1KHz, 0.25V 0.027 4.50 PCS127□T180 18 M 1KHz, 0.25V 0.039 3.90 PCS127□T220 22 M 1KHz, 0.25V 0.043 3.60 PCS127□T270 27 M 1KHz, 0.25V 0.046 3.40 PCS127□T330 33 M 1KHz, 0.25V 0.065 3.00 PCS127□T390 39 M 1KHz, 0.25V 0.073 2.75 PCS127□T470 47 M 1KHz, 0.25V 0.100 2.50 PCS127□T560 56 M 1KHz, 0.25V 0.110 2.35 PCS127□T680 68 M 1KHz, 0.25V 0.140 2.10 PCS127□T820 82 M 1KHz, 0.25V 0.160 1.95 PCS127□T101 100 M 1KHz, 0.25V 0.220 1.70 PCS127□T101-1 100 M 1KHz, 1V 0.150 2.00 PCS127□T121 120 M 1KHz, 0.25V 0.250 1.60 PCS127□T151 150 M 1KHz, 0.25V 0.280 1.42 PCS127□T151-1 150 M 1KHz, 0.25V 0.227 1.80 PCS127□T181 180 M 1KHz, 0.25V 0.350 1.30 PCS127□T221 220 M 1KHz, 0.25V 0.390 1.16 PCS127□T271 270 M 1KHz, 0.25V 0.560 1.06 PCS127□T331 330 M 1KHz, 0.25V 0.640 0.95 PCS127□T391 390 M 1KHz, 0.25V 0.700 0.88 PCS127□T471 470 M 1KHz, 0.25V 0.980 0.79 PCS127□T561 560 M 1KHz, 0.25V 1.070 0.73 PCS127□T681 680 M 1KHz, 0.25V 1.460 0.67 PCS127□T821 820 M 1KHz, 0.25V 1.640 0.60 PCS127□T102 1000 M 1KHz, 0.25V 1.820 0.55 PCS127□T222-1 2200 M 100KHz, 0.25V 3.250 0.65 Note: PCS127MT222-1 The DC current at which the inductance becomes 30% lower than its initial value www.viking.com.tw For detail questions, contact : sales@viking.com.tw 8 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■Standard Electrical Characteristics PCS129 Type(□:Tolerance): Part No L (μH) Tolerance Test Condition RDC (Ω) max. IDC (A) max. PCS129□T1R0 1.0 M 100KHz, 0.25V 0.007 17.00 PCS129□T1R5 1.5 M 100KHz, 0.25V 0.005 16.00 PCS129□T2R4 2.4 M 100KHz, 0.25V 0.006 15.00 PCS129□T3R3 3.3 M 100KHz, 0.25V 0.009 14.00 PCS129□T3R5 3.5 M 100KHz, 0.25V 0.009 14.00 PCS129□T6R8 6.8 M 100KHz, 0.25V 0.013 10.00 PCS129□T8R2 8.2 M 100KHz, 0.25V 0.015 8.20 PCS129□T100 10 M 1KHz, 0.25V 0.018 7.50 PCS129□T120 12 M 1KHz, 0.25V 0.019 7.00 PCS129□T150 15 M 1KHz, 0.25V 0.024 6.00 PCS129□T180 18 M 1KHz, 0.25V 0.031 5.50 PCS129□T220 22 M 1KHz, 0.25V 0.039 5.00 PCS129□T270 27 M 1KHz, 0.25V 0.045 4.50 PCS129□T330 33 M 1KHz, 0.25V 0.050 4.00 PCS129□T390 39 M 1KHz, 0.25V 0.059 3.80 PCS129□T470 47 M 1KHz, 0.25V 0.069 3.50 PCS129□T560 56 M 1KHz, 0.25V 0.079 3.20 PCS129□T680 68 M 1KHz, 0.25V 0.088 3.00 PCS129□T820 82 M 1KHz, 0.25V 0.110 2.60 PCS129□T101 100 M 1KHz, 0.25V 0.140 2.20 PCS129□T121 120 M 1KHz, 0.25V 0.160 2.00 PCS129□T151 150 M 1KHz, 0.25V 0.200 1.80 PCS129□T181 180 M 1KHz, 0.25V 0.270 1.60 PCS129□T221 220 M 1KHz, 0.25V 0.300 1.50 PCS129□T271 270 M 1KHz, 0.25V 0.400 1.30 PCS129□T331 330 M 1KHz, 0.25V 0.450 1.20 PCS129□T391 390 M 1KHz, 0.25V 0.550 1.10 PCS129□T471 470 M 1KHz, 0.25V 0.600 1.00 PCS129□T561 560 M 1KHz, 0.25V 0.700 0.90 PCS129□T681 680 M 1KHz, 0.25V 0.840 0.82 PCS129□T821 820 M 1KHz, 0.25V 1.060 0.80 PCS129□T102 1000 M 1KHz, 0.25V 1.270 0.76 www.viking.com.tw For detail questions, contact : sales@viking.com.tw 9 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ■High Current Electrical Characteristics PCSH127 Type(□:Tolerance): Part No L (uH) Tolerance Test Condition DCR (Ω) Max IDC (A) Max PCSH127□T2R2 2.2 M 100KHz, 0.25V 0.007 25.5 PCSH127□T4R7 4.7 M 100KHz, 0.25V 0.016 15.9 PCSH127□T5R6 5.6 M 100KHz, 0.25V 0.020 14.0 PCSH127□T6R8 6.8 M 100KHz, 0.25V 0.021 13.3 PCSH127□T8R2 8.2 M 100KHz, 0.25V 0.023 12.2 PCSH127□T100 10 M 100KHz, 0.25V 0.024 11.2 PCSH127□T150 15 M 100KHz, 0.25V 0.031 9.00 PCSH127□T180 18 M 100KHz, 0.25V 0.035 5.10 PCSH127□T220 22 M 100KHz, 0.25V 0.040 7.57 PCSH127□T330 33 M 100KHz, 0.25V 0.070 6.22 PCSH127□T390 39 M 100KHz, 0.25V 0.075 4.50 PCSH127□T470 47 M 100KHz, 0.25V 0.080 5.28 PCSH127□T560 56 M 100KHz, 0.25V 0.130 4.50 PCSH127□T680 68 M 100KHz, 0.25V 0.105 4.26 PCSH127□T820 82 M 100KHz, 0.25V 0.143 3.80 PCSH127□T101 100 M 100KHz, 0.25V 0.163 3.52 PCSH127□T121 120 M 100KHz, 0.25V 0.170 1.90 PCSH127□T151 150 M 100KHz, 0.25V 0.247 3.01 PCSH127□T221 220 M 100KHz, 0.25V 0.376 2.36 PCSH127□T331 330 M 100KHz, 0.25V 0.574 2.00 PCSH127□T391 390 M 100KHz, 0.25V 0.650 1.50 PCSH127□T471 470 M 100KHz, 0.25V 0.861 1.64 PCSH127□T681 680 M 100KHz, 0.25V 1.080 1.38 PCSH127□T821 820 M 100KHz, 0.25V 1.470 1.26 PCSH127□T102 1000 M 100KHz, 0.25V 1.660 1.14 www.viking.com.tw For detail questions, contact : sales@viking.com.tw 10 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ▓Tape and Reel specifications INDUCTORS Unit: mm Tape size Type www.viking.com.tw Parts Per Reel W P 13〞 PCS62B 16 12 1500 PCS64B 16 12 1000 PCS73 16 12 1000 PCS74 16 12 1000 PCS124 24 16 500 PCS125 24 16 400 PCS127 24 16 400 PCS129 24 16 300 PCSH127 24 16 500 For detail questions, contact : sales@viking.com.tw 11 Edition : REV.B9 Revision: 14-Sep-2017 【PCS Series】 Shielded SMD Power Inductor ▓ SMT Power Inductor Environmental Specifications General Items Shelf Storage conditions Specifications Temperature range: 15~28℃; Humidity:
