Mounting Option
02-.128 (3.25) Dia. Mounting Holes
Contact Detail
542-Wire Wrap .025 Sq.(0.64 Sq.) - Tail LG=.645(16.38)
.156 [3.96] Contact Spacing x .200 [5.08] Row Spacing
ISSUE NUMBER
THIS IS A C.A.D. GENERATED DRAWING
DO NOT MAKE MANUAL REVISIONS TO MASTER.
ORIGINAL
1
1.417 35.99
1.256 31.90
Card Slot Accepts .054 [1.37]
to .070 (1.78) Thick P.C. Board
0.388 9.86
Card Slot
0.370 9.40
.160 [4.06] Point of Contact
A
0.180 4.57
A
See Accompanying Page for:
•
Bend Detail
•
Mounting Options
•
Features and Specifications
SECTION A-A

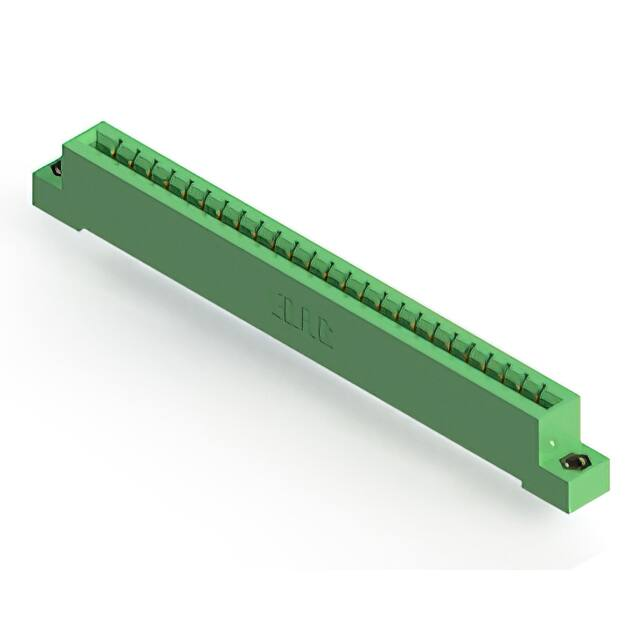

333 Series Card Edge Connector
Part Number: 333-014-542-802
EDAC INC
TORONTO, ONTARIO
CANADA
YOUR CONNECTION TO QUALITY & SERVICE
THESE DRAWINGS AND SPECIFICATIONS
ARE THE PROPERTY OF EDAC INC.,AND
SHALL NOT BE REPRODUCED,OR COPIED
OR USED AS THE BASIS FOR THE
MANUFACTURE OR SALE OF APPARATUS
WITHOUT WRITTEN PERMISSION.
ACAD REFERENCE NO.
J.LEE
DRAWN:
CHECKED:
SCALE:
NTS
DRAWING NUMBER
333 Assembly
333 ENG MASTER
DATE: OCT. 14/09
DATE:
SHEET 1 OF 4
ISSUE
1
ISSUE NUMBER
THIS IS A C.A.D. GENERATED DRAWING
DO NOT MAKE MANUAL REVISIONS TO MASTER.
0.120 3.05
0.635 16.13
0.635 16.13
0.235 5.97
0.285 7.24
0.095 2.41
0.245 6.22
.125 [3.18] to .185 [4.70]
Outside Tails
.045 [1.14] to .060 [1.52]
Between Tails
.045 [1.14] to .060 [1.52]
Between Tails
556 Contact Code
1
0.165 4.19
0.170 4.32
.125 [3.18] to .210 [5.33]
Outside Tails
555 Contact Code
ORIGINAL
0.375 9.53
0.200 5.08
0.150 3.81
0.060 1.52
558 Contact Code
.125 [3.18] to .210 [5.33]
Outside Tails
.045 [1.14] to .060 [1.52]
Between Tails
0.060 1.52
559 Contact Code
560 Contact Code
333 Series Card Edge Connector
Contact Bend Detail
EDAC INC
TORONTO, ONTARIO
CANADA
YOUR CONNECTION TO QUALITY & SERVICE
THESE DRAWINGS AND SPECIFICATIONS
ARE THE PROPERTY OF EDAC INC.,AND
SHALL NOT BE REPRODUCED,OR COPIED
OR USED AS THE BASIS FOR THE
MANUFACTURE OR SALE OF APPARATUS
WITHOUT WRITTEN PERMISSION.
ACAD REFERENCE NO.
J.LEE
DRAWN:
CHECKED:
SCALE:
NTS
DRAWING NUMBER
333 Assembly
333 ENG MASTER
DATE: OCT. 14/09
DATE:
SHEET 2 OF 4
ISSUE
1
ISSUE NUMBER
THIS IS A C.A.D. GENERATED DRAWING
DO NOT MAKE MANUAL REVISIONS TO MASTER.
ORIGINAL
1
.010 [0.25]
Radial Float
.156 [3.96] Dia
Through Holes
0.116 2.95 I.D.
Floating Eyelets
.128 [3.25] x
.146 [3.71] Slot
M3-0.5 Metric
Threaded Insert
#4-40 UNC
Threaded Insert
0.250 6.35 Dia.
0.135 3.43
.128 [3.25] Dia
Through Holes
0.005 0.13
0.348 8.84
Code x01
Code x02
Code x03
Code x04
Code x07
Code x08
333 Series Card Edge Connector
Mounting Options
EDAC INC
TORONTO, ONTARIO
CANADA
YOUR CONNECTION TO QUALITY & SERVICE
THESE DRAWINGS AND SPECIFICATIONS
ARE THE PROPERTY OF EDAC INC.,AND
SHALL NOT BE REPRODUCED,OR COPIED
OR USED AS THE BASIS FOR THE
MANUFACTURE OR SALE OF APPARATUS
WITHOUT WRITTEN PERMISSION.
Code x12
ACAD REFERENCE NO.
J.LEE
DRAWN:
CHECKED:
SCALE:
NTS
DRAWING NUMBER
333 Assembly
333 ENG MASTER
DATE: OCT. 14/09
DATE:
SHEET 3 OF 4
ISSUE
1
ISSUE NUMBER
THIS IS A C.A.D. GENERATED DRAWING
DO NOT MAKE MANUAL REVISIONS TO MASTER.
ORIGINAL
1
Features
x.156 (3.96) Contact Spacing x .200 (5.08) Row Spacing
xAccepts .062 (1.57) Nominal Thickness P.C. Board
xHigh Profile Insulator Body .600 (15.24)
xContact Termination Options include P.C. Tail, Wire Hole, Wire Wrap, 90
Degree, & Extender Board Bends
xSingle or Dual Row Configurations
xVariety of Mounting Options, Flush or Offset Lugs
xAccepts Between Contact and In-Contact Polarizing Keys
Specifications
xInsulator Material: Thermoplastic Polyester, UL 94V-0, Colour: Green
xContact Material: Copper, Nickel, Tin Alloy CA-725
xContact Plating: Gold on the Mating Area, Tin on the Contact Tails,
Nickel Underplate
xCurrent Rating: 3 Amperes Continuous
xContact Resistance: 10 Milliohms Maximum
xDielectric Withstanding Voltage: 1800 V AC rms at Sea Level Between
Adjacent Contacts
xInsulation Resistance: 5000 Megohms Minimum
xOperating Temperature: -65 to +105 Degrees C
xInsertion Force: 16 oz (4.45 N) Maximum per Contact Pair when Tested
with a .070 (1.78) Thick Gauge
xWithdrawal Force: 1 oz (0.28 N) Minimum per Contact Pair when Tested
with a .054 (1.37) Thick Gauge
333 Series Card Edge Connector
Features and Specifications
EDAC INC
TORONTO, ONTARIO
CANADA
YOUR CONNECTION TO QUALITY & SERVICE
THESE DRAWINGS AND SPECIFICATIONS
ARE THE PROPERTY OF EDAC INC.,AND
SHALL NOT BE REPRODUCED,OR COPIED
OR USED AS THE BASIS FOR THE
MANUFACTURE OR SALE OF APPARATUS
WITHOUT WRITTEN PERMISSION.
ACAD REFERENCE NO.
J.LEE
DRAWN:
CHECKED:
SCALE:
NTS
DRAWING NUMBER
333 Assembly
333 ENG MASTER
DATE: OCT. 14/09
DATE:
SHEET 4 OF 4
ISSUE
1
