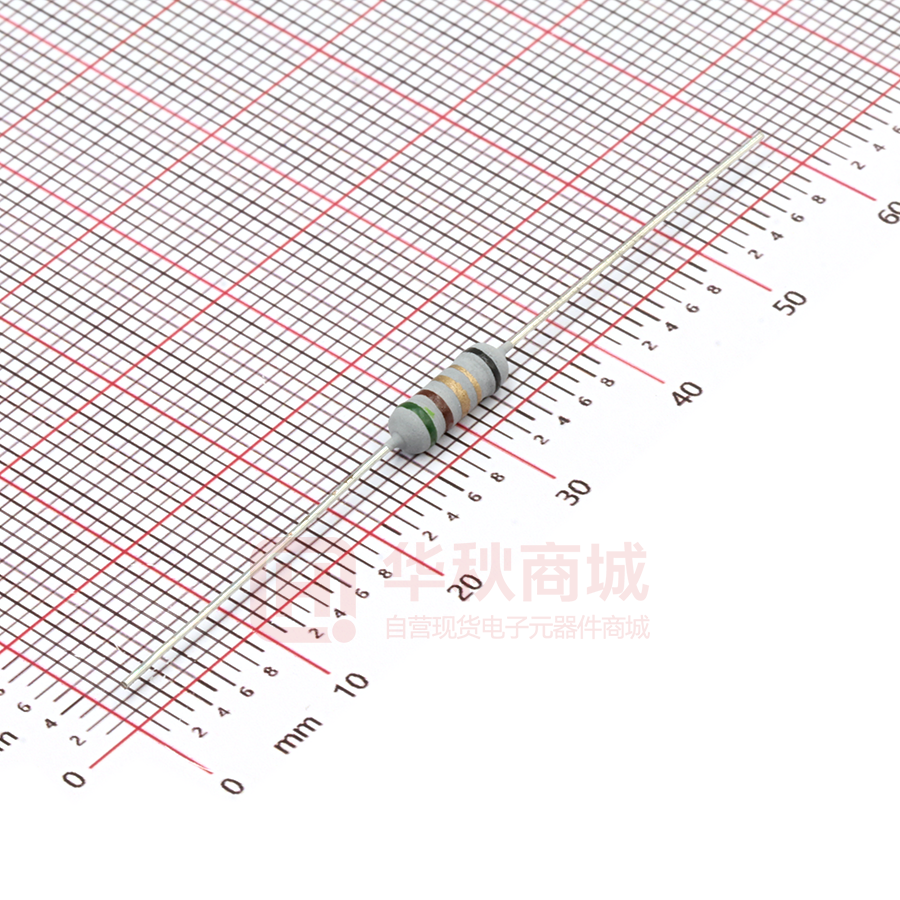

KNP1/2W-5.1Ω±5% T

客 戶: 發行日期: (CUSTOMER) 年 PUBLISH DATE 承 認 月 ye ar mo nt h 日 day 書 (APPROVAL SHEET) 名 稱: (DESCRIPTION) 線繞電阻器 Wirewound Resistor 貴公司料號碼: (CUSTOMER TYPE NO) 承 認 APPROVED BY 千 志 電 子 (深 圳) 有 限 公 司 CHIAN CHIA ELECTRONIC(SHENZHEN)CO.,LTD 千 志 电 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 湖北工厂:湖 北 省 孝 感 市 孝 南 区 汉 十 工 业 园 HANSHI LNDUSTRY XIAOGANG TOWN SOUTHAREAXIAOGAN CITY HUBEI PROVINCE TEL:86-712-2610128 Http:www.cco-chianchia.com FAX:86-712-2610235 E-mail:ccoserve@cco-chianchia.com 公司名稱 Company Name 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 品 名 Product Name 線繞電阻器 版 Wirewound Resistor 本 A/0 版 制定日期 頁數 2016 年 05 月 30 日 13-1 Version Enactment Date May 30, 2016 Page 1. 一般事項 General 1.1 適用 Scope 本承認書適用於 千志電子科技（湖北）有限公司 製造之[線繞電阻器]，符合環境關聯物質要求 之 RoHS 測試。 This specification is available for Wirewound Resistor manufactured by CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD，it accords with RoHS test of Environment related substance requirement。 1.2 形名(例) Type designation (example) 依使用種類、額定電力、公稱電阻值、容許誤差及型狀而區別,其構造如下。 The type designation shall be in the following form and as specified. KNP(NKNP) 1/2 W 10Ω J T52 種 類 額定電力 Type Rated power 標準 小型 公稱電阻值 Nominal resistance value Normal Small E-24 Series 電阻值容許誤差 Resistance tolerance 形狀 Form P 型 P Type J ±5% M 型 M Type G ±2% MB 型 MB Type 1/2W 1WS 1W 2WS FK1 型 FK1Type 2W 3WS FK2 型 FK2 Type 3W 5WS FKK 型 FKK Type 5W 1.3 額定電力 Rated power 額定電力係應在周圍溫度 70℃可以連續負載的最大電力, 如表-1;但周圍溫度如超過 70℃ 時之額定電力則依圖一的電力遞減曲線實施。 Rated power is maximum power which can be continuously loaded at specified ambient temperature 70℃,as Table-1;however when the ambient temperature exceeds 70℃,rated power should be determined from the derating curve of Fig.1. 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 Wirewound Resistor 本 制定日期 A/0 版 Version 2016 年 05 月 30 日 Enactment Date May 30, 2016 表-1 Table-1 種 類 定格電力 Type Rated power 絕緣耐電壓 KNP Normal size KNP1/4W,NKNP1/4W 0.25W 100V KNP1/2W,NKNP1/2W 0.5W 200V KNP1W,NKNP1W 1W 300V KNP2W,NKNP2W 2W 300V KNP3W,NKNP3W 3W 300V KNP5W,NKNP5W 5W 300V 0.5W 100V KNP1WS,NKNP1WS 1W 200V KNP2WS,NKNP2WS 2W 300V KNP3WS,NKNP3WS 3W 300V KNP5WS,NKNP5WS 5W 300V Small size KNP1/2WS,NKNP1/2WS 額 定 電 力 比 (%) Rated load(%) 圖一 電力遞減曲線 -55℃ Resistance NKNP 阻值範圍(Ω) NKNP Range(Ω) voltage 13-2 Page KNP 阻值範圍(Ω) Dielectric withstanding 頁數 Resistance Range(Ω) 0.01Ω ~1KΩ 0..1Ω~10Ω 0.01Ω ~1KΩ 0..1Ω~10Ω Figure 1 Power derating curve 70℃ 100 80 60 40 20 255℃ 0 -60 -40 -20 0 20 40 60 80 100 120 140 160 180 200 220 240 260 Ambient Temperature(℃) 周圍溫度℃ 1.4 額定電壓 Rated voltage 額定電壓係指對應於額定電力的直流或交流(商用頻率之有效值)的電壓,由下式求得。 The rated voltage shall be the D.C. or A.C.(R.M.S. at power frequency) voltage which corresponds the rated power and the value of which is calculated from the formula below. E=√(P×R) Where E: 定格電壓 Rated voltage(V) P: 定格電力 Rated power(W) R: 公稱電阻值 Nominal resistance(Ω) 使用溫度 Operating Temperature Range:-55℃～+255℃ 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 本 Version Wirewound Resistor A/0 版 制定日期 2016 年 05 月 30 日 頁數 Enactment Date May 30, 2016 Page 13-3 2. 構造 Construction 2.1 外形尺寸 External dimensions 參照本承認書的 [5. 外形尺寸]。 The dimensions shall be satisfied with [5. External dimensions]. 2.2 構造圖 Structure diagram KNP/NKNP 系列之繞線電阻器係按下表的材料而構成: The construction of resistor (KNP/NKNP series) shall be as follows: 號碼 NO 構造名稱 內 容 1 Item 基體磁器 使用高含鋁量的磁器棒。 2 Ceramic core 電阻體 High alumina ceramic is used. 電阻體的成份係使用電阻線(例如 : CN49W Φ1.0mm)。 Resistor element The resistor element shall consist of Resistance wire(Exemple:CN49W Φ1.0mm) . 3 端子 鐵帽 4 Terminal 連接 Tinned iron cap. 導線對鐵帽須以電氣熔接。 Connection 導線 The lead wire,which is plated with solder,shall be mounted to the caps by welding process. 焊錫或鍍錫的導線。 Lead wire Soldered or tinned annealed wire. 6 上塗塗裝 7 Finishing painting 表示 使用矽樹酯塗料。符合 UL-94V-0 不燃性規定。 Silicon resin is used. Accord with UL-94V-0 Nonflammable specification. 5 Indication Material 色碼。 Color code. 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 Wirewound Resistor 本 制定日期 A/0 版 2016 年 05 月 30 日 Version Enactment Date May 30, 2016 2.3 鐵帽端子 Terminal caps 鐵帽端子須確實地連接(電氣的及機械的)於電阻體上。 頁數 Page 13-4 The caps shall be securely connected with the resistor element electrically and mechanically. 2.4 外裝色澤 Resistor body color 表-2 普通型 小型化 Normal size 種類 Type 顏色 Color KNP1/2W,NKNP1/2W, KNP1W,NKNP1W KNP2W,NKNP2W, KNP3W,NKNP3W 2.5 Table-2 灰色 Gray 種類 Type KNP1WS,NKNP1WS, KNP2WS,NKNP2WS, KNP3WS,NKNP3WS KNP5WS,NKNP5WS Small size 顏色 Color 灰色或粉紅色 Gray or pink 表示 Indication 參照本承認書的 [4. 表示]。 The indication shall be satisfied with [4. Indication]. 3. 特性 Characteristics 表-3 項 目 Item 溫度係數 Temperature Coefficient 規格值 Performance ±350PPM/℃ (±500PPM/℃＜1Ω) Table-3 試驗方法(依據 JIS C 5202) Test methods(Conform to JIS C 5202) 5.2 項參照 Comply with 5.2 R1-R0 ×106(PPM/℃) R0(T1-T0) R0:室溫(T0)所測量之電阻值。 R1:室溫+100℃(T1)後所測量之電阻值。 R0:Resistance value at room temp.( T0). R1:Resistance value at room temp.plus 100℃(T1) 短時間過負荷 Short time overload ±(2%+0.05Ω )以內。 不得有機械的損傷。 Within ±(2%+0.05Ω ). No evidence of mechanical damage. 5.5 項參照 Comply with 5.5 額定電壓×2.5 倍,5 秒。 不可超過最高過負荷電壓(見表-1) Rated voltage×2.5 times,5s But not to exceed maximum overload voltage. (See table-1) 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 Wirewound Resistor 本 A/0 版 Version 項 目 Item 絕緣電阻 Insulation Resistance 制定日期 2016 年 05 月 30 日 頁數 Enactment Date May 30, 2016 Page 規格值 Performance 10 MΩ 以上。 104MΩ or more. 4 13-5 試驗方法(依據 JIS C 5202) Test methods(Conform to JIS C 5202) 5.6 項參照 Comply with 5.6 置於 V 型槽方法。V-block method 施加直流電壓 500V 60 秒。 Resistor shall be tested at DC 500V for 60 seconds. 耐電壓 Dielectric Withstanding Voltage No evidence of flashover mechanical damage,arcing or insulation breakdown. Pulse overload ±(2%+0.05Ω )以內。 Within ±(2%+0.05Ω ) 端子強度 Terminal strength 端子不得斷裂及鬆弛。 No evidence of mechanical damage. 5.7 項參照 Comply with 5.7 常壓,置於 V 型槽方法。 施加個別規定之交流電壓 60 秒。(見表-1) Constant pressure, V-block method Resistor shall be tested at AC potential respectively for 60 seconds.(See table-1) 5.8 項參照 Comply with 5.8 額定電壓×4 倍,10000 回(1 秒 ON,25 秒 OFF)。 不可超過最高斷續電壓(見表-1) Rated voltage X 4 times, 10000 cyc.(1s ON, 25s OFF) But not to exceed maximum pulse voltage.(See table-1) 6.1 項參照 Comply with 6.1 線徑 mm 引張力 時 間 Diameter Tensile force Time N(kgf) Φ 0.38mm~0.50mm 5(0.51) 10±1 second Φ 0.50mm~0.68 mm 10(1.02) 扭轉強度： 自電阻體起約 6mm~6.5mm 處之端子線, 以約 0.75mm 曲率半徑彎曲 90 度,其次由彎曲處向端子 線先端 1.2±0.4mm 處挾定端子引出軸,作回轉軸,以約 5 秒時間沿直面回轉 360°再逆轉 360°,如此施行回逆轉 2 次,不可發生折斷及鬆動現象。 Torsion strength：To bend the lead wire at the point of about 6mm~6.5mm from resistor body. about 0.75mm curvature radii to 90°then catch the wire at 1.2±0.4mm apart from the bend point end and turn it ( clockwise ) by 360 degrees perpendicular to the resistor axis at speed of same 5 seconds per turn, and do the same counterclockwise again which constitute a whole turn. Repeat the turn for 2 times without causing any break and looseness. 引張強度 Tensile strength 斷續過負荷 無電弧放電、燒損及絕緣 破壞等異狀。 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 本 Version 項 目 Wirewound Resistor A/0 版 制定日期 2016 年 05 月 30 日 頁數 Enactment Date May 30, 2016 Page 規格值 Item Performance 焊錫耐熱性 Resistance to soldering heat ±(1%+0.05Ω )以內。 不得有機械的損傷。 Within ±(1%+0.05Ω ) No evidence of mechanical damage. 焊錫附著性 Solderability 導線至少 95%以上新錫覆蓋。 Covered with new solder by 95% at least. 耐溶劑性 Resistance to solvent 塗裝及色碼不得脫落。 No deterioration of protective coating and markings. 溫度循環 Temperature cycle ±(2%+0.05Ω )以內。 不得有機械的損傷。 Within ±(1%+0.05Ω ) No evidence of mechanical damage. 耐濕負荷壽命 Load life in humidity ±(5%+0.05Ω )以內。 Within ±(5%+0.05Ω ) 負荷壽命 Load life ±(5%+0.05Ω )以內。 Within ±(5%+0.05Ω ) 13-6 試驗方法(依據 JIS C 5202) Test methods(Conform to JIS C 5202) 6.4 項參照 Comply with 6.4 350±10℃, 3±1 秒, 試驗後放置半小時。 350±10℃, 3±1s After test leave for 0.5h. 6.5 項參照 Comply with 6.5 焊錫溫度：255±5℃。 浸錫時間：3±1.0 秒。 Test temperature of solder:255±5℃ Dipping time in solder:3±1.0 s 6.9 項參照 Comply with 6.9 放入酒精溶劑之超音波機內，保持 3 分鐘。 Specimens shall be immersed in a bath of isoproalcohol completely for 3 minutes with ultrasonic. 7.4 項參照 Comply with 7.4 低溫側：-55℃/30 分, 室溫：10～15 分鐘 高溫側：+80℃/30 分, 室溫：10～15 分鐘 5回 Low side：-55℃/30min, Room temp.：10 to 15min High side：80℃/30min, Room temp.：10 to 15min 5 cycles 7.9 項參照 Comply with 7.9 40±2℃, 濕度 90～95%, 1000 小時 定格電壓(90 分鐘 ON, 30 分鐘 OFF) 40±2℃, 90 to 95%RH, 1000h Rated voltage (90 min ON, 30 min OFF) 7.10 項參照 Comply with 7.10 70±3℃, 1000 小時 定格電壓(90 分鐘 ON, 30 分鐘 OFF) 70±3℃, 1000h Rated voltage (90 min ON, 30 min OFF) 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 本 Wirewound Resistor A/0 版 Version 4. 表示 Indication 色碼 Color Code 顏色 Color 頁數 Enactment Date May 30, 2016 Page 第 1 數字 第 2 數字 倍 率 1st figure 2nd figure Multiplier 10 101 102 103 104 105 106 107 ±1% ±2% (F) (G) ±5% ±10% (J) (K) ‘ 綠 色 ’ 表 示 無 感 繞 線 電 阻 黑 色 表 示 有 感 繞 線 電 阻 , 5-Band code Distinguish 0 10-1 -2 10 2%,5% 分 ’ 0 1 2 3 4 5 6 7 8 9 區 ‘ 0 1 2 3 4 5 6 7 8 9 誤差率 Tolerance . Black Brown Red Orange Yellow Green Blue Violet Gray White Gold Silver Plain 2016 年 05 月 30 日 KNP type in ‘Black’, NKNP type in ‘Green’. 黑 棕 紅 橙 黃 綠 藍 紫 灰 白 金 銀 無 制定日期 13-7 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 本 Version Wirewound Resistor A/0 版 制定日期 2016 年 05 月 30 日 頁數 Enactment Date May 30, 2016 Page 5. 外形寸法 External dimensions 5.1 散裝 P 型 P type P Type 第 5 道色碼,‘黑色’表示有感繞線電阻,‘綠色’表示無感繞線電阻 The 5th color band; KNP type in ‘Black’, NKNP type in ‘Green’ I 種 類 Type 普通型 小型化 Normal Size Small Size KNP1/4W， KNP1/2WS， NKNP1/4W NKNP1/2WS KNP1/2W， KNP1WS， NKNP1/2W NKNP1WS KNP1W， KNP2WS， NKNP1W NKNP2WS KNP2W， KNP3WS， NKNP2W NKNP3WS KNP3W， KNP5WS， NKNP3W NKNP5WS KNP5W，NKNP5W 尺 寸 單位：mm Unit：mm Dimensions I±2.0 L±1.0 ψD ψ d±0.05 H±2.0 60 6.5 2.3±0.5 0.43 26 60 9.0 3.2±0.5 0.50 26 60 73 60 81 11.5 11.5 15.5 15.5 4.5±1.0 4.5±1.0 5.0±1.0 5.0±1.0 0.68 0.68 0.68 0.68 25 31 23 33 94 17.5 6.0±1.0 0.68 38 94 24.5 8.0±1.0 0.68 35 13-8 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 Wirewound Resistor 本 A/0 版 Version 5.2 帶裝 制定日期 2016 年 05 月 30 日 頁數 Enactment Date May 30, 2016 Page 13-9 Axial Lead Taping R Txx Type e W R P t Z T 種類 Type 普通型 Normal Size 小型化 Small Size KNP 1/4W NKNP1/4W KNP 1/2WS NKNP1/2WS KNP 1/2W NKNP1/2W KNP 1WS NKNP1WS KNP 1W NKNP 1W KNP 2WS NKNP 2WS KNP2W NKNP 2W KNP 3WS NKPN 3WS KNP3W NKNP 3W KNP5WS NKNP 5WS KNP5W 帶狀 Taping L1 L 寸 Dimensions P L1-L2 Max. T 尺 L W ＋１ S L2 單位：mm Unit：mm Z R t e S Max. Max. Max. Max. Max. T26 6.5±0.5 26－０ 5±0.5 0.5 6±0.5 1.2 0 3.0 0.6 0.5 T52 6.5±0.5 52±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T52 9.0±1.0 52±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T52 11.5±1.0 52±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T65 11.5±1.0 65±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T52 15.5±1.0 52±1.0 10±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T73 15.5±1.0 73±1.0 10±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T84 17.5±1.5 84±1.0 10±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 T84 24.5±1.0 84±1.0 10±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 Wirewound Resistor 本 制定日期 A/0 版 Version 5.3 MB 型&M 型& MK 型 頁數 2016 年 05 月 30 日 Enactment Date May 30, 2016 MB Type &M Type&MK Type 13-10 Page MB 尺寸 Dimensions (mm) 瓦特數 Watts 1/2w,1ws 1w,2ws 2w,3ws D 3.2±0.5 4.5±1.0 5.0±1.0 L±1.0 9.0 11.5 15.5 P±1.0 12.5/15 15 20 H1±1.0 10.5 10.5 10.5 H2±0.5 4.5 4.5 4.5 t±0.15 1.2 1.25 1.25 qMax 3 3 3 3W5WS 6.0±1.0 17.5 25 10.5 4.5 1.25 3 5W 8.0±1.0 24.5 30 10.5 4.5 1.25 3 尺寸 Dimensions (mm) 瓦特數 Watts ΦD L±1.0 P±1.0 H±1.0 1/4w,1/2ws 2.3±0.5 6.5±0.5 10 8 1/2w,1ws 1w,2ws 2w,3ws 3w 5w 3.5±0.5 4.5±1.0 5.0±1.0 6.0±1.0 8.0±1.0 9.0 11.5 15.5 17.5 24.5 12.5/15 15 20 25 30 10 10 10 10 10 尺寸 Dimensions (mm) 瓦特數 Watts D L±1.0 P±1.0 H±1.0 H1±1.0 1/2w,1ws 3.2±0.5 9.0 12.5 10 4.5 1w,2ws 2w,3ws 4.5±1.0 5.0±1.0 11.5 15.5 15 20 10 10 4.5 4.5 3W5WS 6.0±1.0 17.5 25 10 4.5 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 Wirewound Resistor 本 制定日期 A/0 版 頁數 2016 年 05 月 30 日 Version Enactment Date May 30, 2016 5.4 F 型&FK2 型& FKK 型 F Type &FK2Type&FKK Type 尺寸 Dimensions (mm) 瓦特數 Watts ΦD L±1.0 1/2w,1ws 3.2±0.5 9.0 6 3.5 1w,2ws 4.5±1.0 11.5 8 2w,3ws 5.0±1.0 15.5 3w 6.0±1.0 17.5 13-11 Page 尺寸 Dimensions (mm) 瓦特數 Watts ΦD L±1.0 P±2.0 E Max H±1.0 5-8 1/2w,1ws 3.2±0.5 9.0 6 3.5 5-8 3.5 5-8 1w,2ws 4.5±1.0 11.5 8 3.5 5-8 8 3.5 5-8 2w,3ws 5.0±1.0 15.5 8 3.5 5-8 8 3.5 5-8 3w 6.0±1.0 17.5 8 3.5 5-8 P±2.0 E Max H±1.0 尺寸 Dimensions(mm) 瓦特数 Watts ΦD L±1.0 P±1.0 E Max H1±1.0 H2±1.0 1/2w,1ws 3.2±0.5 9.0 5-7 3.5 8 4.5 1w,2ws 4.5±1.0 11.5 5-9 3.5 8 4.5 2w,3ws 5.0±1.0 15.5 5-9 3.5 8 4.5 3w 6.0±1.0 17.5 5-10 3.5 8 4.5 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 本 Wirewound Resistor 制定日期 A/0 版 2016 年 05 月 30 日 Version Enactment Date May 30, 2016 6 包裝 Package 6.1 帶裝品包裝 Tape in box packing (Ammo packing) 6.1.1 表示項目 Indication (1) 客戶品號 Customer Part No. (2) 製造品號 Manufacturer Part No. (3) 數 量 Quantity (4) 製造者名 Manufacturer 頁數 Page H 表示 Indication W 6.1.2 包裝盒尺寸和數量 Packing box size and quantity 種 類 Type 普通型 Normal Size KNP1/4W， NKNP1/4W KNP1/2W， NKNP1/2W KNP1W， NKNP1W KNP2W， NKNP2W KNP3W， NKNP3W 小型化 Small Size KNP1/2WS， NKNP1/2WS KNP1WS， NKNP1WS KNP2WS， NKNP2WS KNP3WS， NKNP3WS KNP5WS， NKNP5WS KNP5W，NKNP5W L 形 狀 Form 包裝數量 Quantity T26 T52 尺寸 Dimensions (mm) L W H 5000 PCS 5000 PCS 260 260 50 80 100 100 T52 2000 PCS 260 80 85 T52 T65 T52 T73 1000 PCS 1000 PCS 1000 PCS 1000 PCS 260 260 260 260 80 85 80 95 85 92 100 92 T84 500PCS 260 110 75 T84 250PCS 260 110 75 13-12 千 志 電 子 科 技（湖北）有 限 公 司 CHIAN CHIA ELECTRONIC(HU BEI)CO.,LTD 公司名稱 Company Name 品 名 線繞電阻器 Product Name 版 本 Wirewound Resistor A/0 版 制定日期 Version Enactment Date 6.2 散裝品包裝 Tape in box Bulk (Ammo Bulk) 6.2.1 表示項目 Indication (5) 客戶品號 Customer Part No. (6) 製造品號 Manufacturer Part No. (7) 數 量 Quantity (8) 製造者名 Manufacturer 2016 年 05 月 30 日 頁數 May 30, 2016 Page 表示 Indication 6.2.2 包裝盒尺寸和數量 Packing box size and quantity 種 類 Type 形 狀 普通型 小型化 Form Normal Size Small Size P KNP1/4W， KNP1/2WS， NKNP1/4W NKNP1/2WS 成型 Moulding P KNP1/2W， KNP1WS， NKNP1/2W NKNP1WS 成型 Moulding P KNP1W， KNP2WS， NKNP1W NKNP2WS 成型 Moulding P KNP2W， KNP3WS， NKNP2W NKNP3WS 成型 Moulding P KNP3W， KNP5WS， NKNP3W NKNP5WS 成型 Moulding P KNP5W，NKNP5W 成型 Moulding 包裝數量 Quantity 10000 PCS 10000 PCS 5000 PCS 5000 PCS 2000 PCS 2000 PCS 2000 PCS 2000 PCS 1000PCS 1000PCS 400PCS 400PCS 尺寸 Dimensions (mm) L W H 240 240 240 240 240 240 240 240 240 240 240 240 140 140 140 140 140 140 140 140 140 140 140 140 76 76 76 76 76 76 76 76 76 76 76 76 13-13
