MMSZ5251B

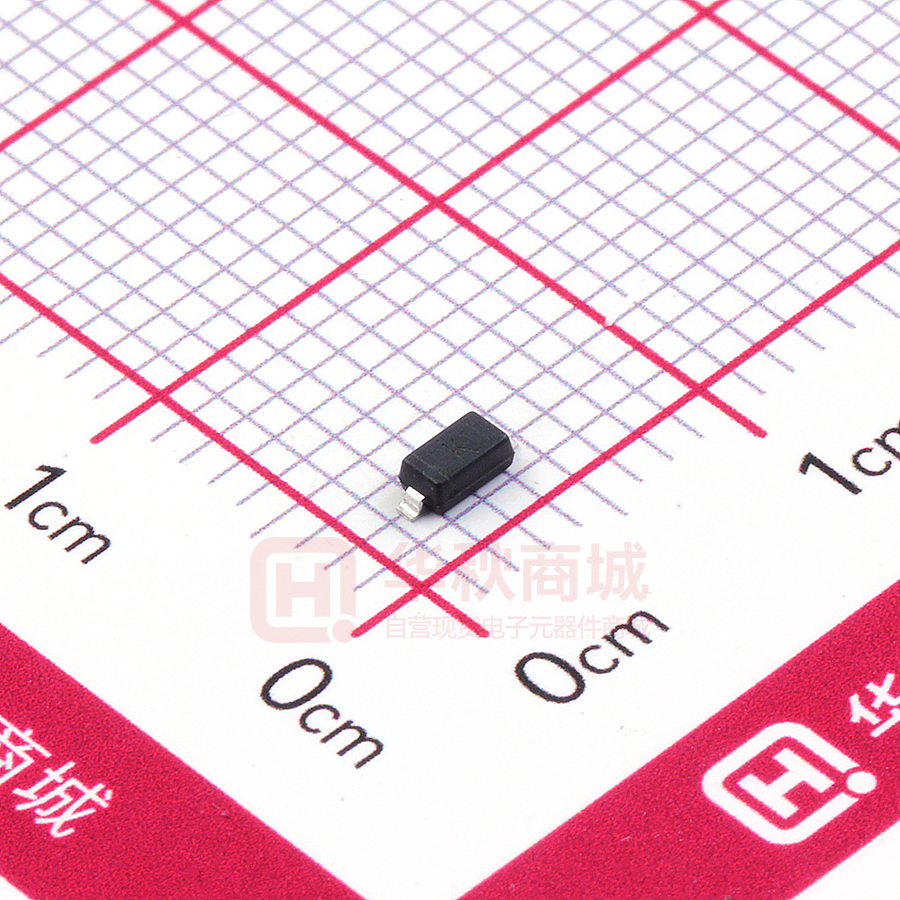

MMSZ5221B-MMSZ5259B Silicon Planar Zener Diodes 2 ■ Features ● • Total power dissipation: Max. 500mW. ● • Wide zener reverse voltage range 2.4V to 39V. 1.Cathode 2.Anode 1 ● • Small plastic package suitable for surface mounted design. ● • Tolerance approximately±5% Simplified outline(SOD-123) ■ Absolute Maximum Ratings And Characteristics Ta = 25℃ Parameter Symbol Value Unit P tot 500 mW RθJA 340 °C/W T j , T stg -55 ~ +150 °C Power Dissipation Typical thermal resistance juncting to ambient (1) Operating and Storage Temperature Range (1) Thermal resistance from junction to ambient at P.C.B. mounted with 2 .0" X 2.0" (5 X 5 cm) copper areas pads. Transient Thermal Impedance（ °C /W） Fig.1 Maximum Continuous Power Derating 0.6 Power Dissipation ( W ) 0.5 0.4 0.3 0.2 0.1 0.0 25 50 75 100 125 150 175 T c ,Case Temperature (°C) www.slkormicro.com Fig.2 Typical Transient Thermal Impedance 2000 1000 100 10 0.01 0.1 1 10 t, Pulse Duration（sec） 1 100 MMSZ5221B-MMSZ5259B Zener Voltage Range （1） Type Mark V ZT（at I ZT） Min（V） Nom（V） Max（V） MMSZ5221B C1 2.28 Reverse Current Dynamic Impedance I ZT Z ZT（at I ZT） I ZK Z ZK（at I ZK） IR at V R (mA) Max (Ω) (mA) Max (Ω) Max（uA） （V） 0.25 1200 100 1 2.4 2.52 20 30 MMSZ5222B C2 2.38 2.5 2.63 20 30 0.25 1250 100 1 MMSZ5223B C3 2.57 2.7 2.84 20 30 0.25 1300 75 1 MMSZ5225B C5 2.85 3 3.15 20 30 0.25 1600 50 1 MMSZ5226B D1 3.14 3.3 3.47 20 28 0.25 1600 25 1 MMSZ5227B D2 3.42 3.6 3.78 20 24 0.25 1700 15 1 MMSZ5228B D3 3.71 3.9 4.1 20 23 0.25 1900 10 1 MMSZ5229B D4 4.09 4.3 4.52 20 22 0.25 2000 5 1 MMSZ5230B D5 4.47 4.7 4.94 20 19 0.25 1900 5 2 MMSZ5231B E1 4.85 5.1 5.36 20 17 0.25 1600 5 2 MMSZ5232B E2 5.32 5.6 5.88 20 11 0.25 1600 5 3 MMSZ5234B E4 5.89 6.2 6.51 20 7 0.25 1000 5 4 MMSZ5235B E5 6.46 6.8 7.14 20 5 0.25 750 3 5 MMSZ5236B F1 7.13 7.5 7.88 20 6 0.25 500 3 6 MMSZ5237B F2 7.79 8.2 8.61 20 8 0.25 500 3 6 MMSZ5239B F4 8.65 9.1 9.56 20 10 0.25 600 3 6.5 MMSZ5240B F5 9.5 10 10.5 20 17 0.25 600 3 8 MMSZ5241B H1 10.45 11 11.55 20 22 0.25 600 3 8.4 MMSZ5242B H2 11.4 12 12.6 20 30 0.25 600 2 9.1 MMSZ5243B H3 12.35 13 13.65 9.5 13 0.25 600 1 9.9 MMSZ5245B H5 14.25 15 15.75 8.5 16 0.25 600 0.5 11 7.8 17 0.25 600 0.1 12 7 21 0.25 600 0.1 14 MMSZ5246B J1 15.2 16 16.8 MMSZ5248B J3 17.1 18 18.9 MMSZ5250B J5 19 20 21 6.2 25 0.25 600 0.1 15 MMSZ5251B K1 20.9 22 23.1 5.6 29 0.25 600 0.1 17 MMSZ5252B K2 22.8 24 25.2 5.2 33 0.25 600 0.1 18 MMSZ5254B K4 25.65 27 28.35 5 41 0.25 600 0.1 21 MMSZ5255B K5 26.6 28 29.4 4.5 44 0.25 600 0.1 21 MMSZ5256B M1 28.5 30 31.5 4.2 49 0.25 600 0.1 23 MMSZ5257B M2 31.35 33 34.65 3.8 58 0.25 700 0.1 25 MMSZ5258B M3 34.2 36 37.8 3.4 70 0.25 700 0.1 27 MMSZ5259B M4 37.05 39 40.95 3.2 80 0.25 800 0.1 30 （1） V ZT is tested with pulses (20 ms) www.slkormicro.com 2 MMSZ5221B-MMSZ5259B ■ SOD-123 A D b E A1 C ∠ALL ROUND L1 E1 SOD-123 mechanical data A C D E E1 L1 b A1 max 1.3 0.22 1.8 2.8 3.9 0.45 0.7 0.2 min 0.9 0.09 1.5 2.5 3.6 0.25 0.5 max 51 8.7 71 110 154 18 28 min 35 3.5 59 98 142 10 20 UNIT ∠ mm 9° mil www.slkormicro.com 3 8
