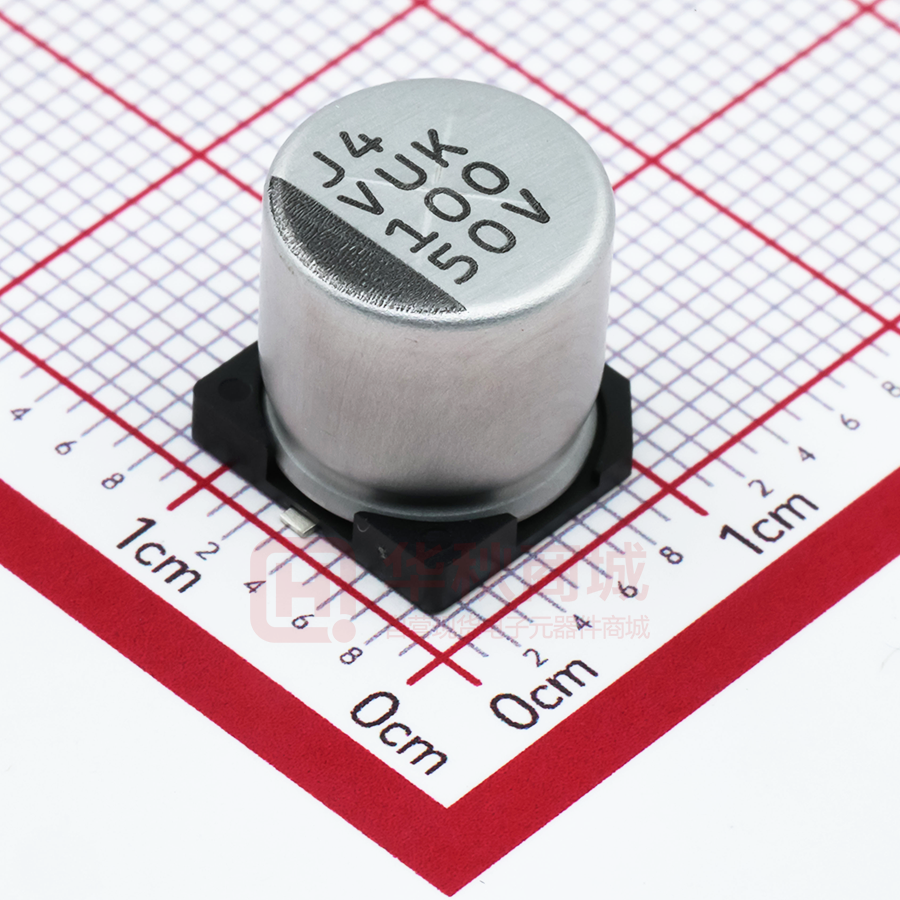

VUK101M1HTR-1010

贴片型铝电解电容器 VUK VUK系列 特长／用途 ‧12.5φ ~ 18φ、125℃、3,000 ~ 5,000小时寿命保证 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 性 能 -40℃ ~ +125℃ ± 20% I = 0.03CV 或 4(µA/微安)之中任一个较大值以下(1 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 10 16 25 35 50 63 损失角正切值 0.22 0.18 0.16 0.14 0.12 0.12 (最大值) 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比 阻抗比不可大于下表所列数值 额定电压 10 16 25 Z(-25℃)/Z(+20℃) 6 5 4 Z(-40℃)/Z(+20℃) 12 8 6 35 3 4 50 3 4 63 3 4 φD ≦ 10 mm：3,000 小时 φD ≧ 12.5 mm：5,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 3,000 / 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 静电容量(微法拉) ≦330 330＜静电容量≦3,300 50 120 1k 10k ≦ 0.80 0.85 1.0 1.0 1.25 1.20 1.40 1.30 寸法图 图1 制品各项寸法 φD 8 10 12.5 12.5 16 18 18 L 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 图2 130 本产品目录之规格如有变更恕不另行通知(Cat. 2022C1) 单位：毫米 A 8.3 10.3 13.0 13.0 17.0 19.0 19.0 B 8.3 10.3 13.0 13.0 17.0 19.0 19.0 C 9.0 11.0 13.7 13.7 18.0 20.0 20.0 W P ± 0.2 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 1.1 ~ 1.4 4.4 1.1 ~ 1.4 4.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 图号 1 1 2 2 2 2 2 贴片型铝电解电容器 VUK 标示 φD ≦ 10 mm φD ≧ 12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 10V (1A) 内容 φD×L 16V (1C) mA 25V (1E) 35V (1V) 50V (1H) 63V (1J) φD×L mA φD×L mA φD×L mA φD×L mA φD×L mA 8×10 85 8×10 85 10×10 110 12.5×13.5 170 12.5×13.5 150 100 101 220 221 8×10 85 10×10 150 10×10 150 12.5×13.5 200 16×16.5 250 16×16.5 230 330 331 10×10 150 12.5×13.5 230 12.5×13.5 230 16×16.5 280 18×16.5 340 18×16.5 320 470 471 12.5×13.5 230 12.5×13.5 250 16×16.5 310 18×16.5 380 18×21.5 430 18×21.5 410 680 681 12.5×13.5 250 12.5×13.5 280 16×16.5 350 18×16.5 450 1,000 102 12.5×16 350 16×16.5 440 18×21.5 540 1,500 152 12.5×16 350 16×16.5 460 2,200 222 18×16.5 620 18×21.5 710 3,300 332 18×21.5 770 贴片型 额定电压 VDC 静电容量 (µF/微法拉) 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 125℃ 产品编码说明 ± 20% 16V 编带 331 M 1C TR - 1313 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VUK系列 330微法拉 VUK 系列名 12.5φ×13.5L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2022C1) 131
