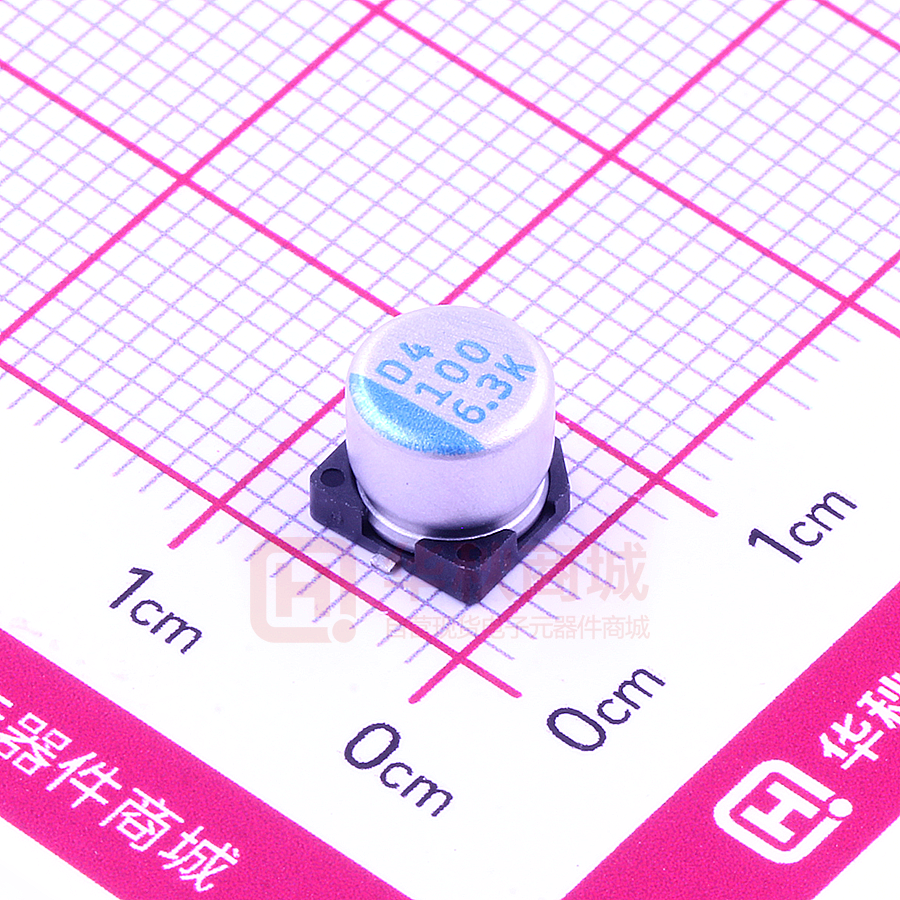

OVK101M0JTR-0606

高分子固态铝电解电容器 OVK OVK 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 规格表 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) OP-CAP 项 目 工作温度范围 额定静电容量容许误差值 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 耐湿无负荷特性 1,000 小时 ≦初始值的± 20% ≦初始规格值的 150% ≦初始规格值的 150% ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 26 页贴片型焊接条 件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 标示 φD = 5 ~ 6.3 L 单位：毫米 A B C W P ± 0.2 5 5.7 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 9.5 ± 0.5 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2022C1) 39 高分子固态铝电解电容器 OVK 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.9 OP-CAP 2.5V (0E) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定静电容量 (µF/微法拉) 120 6.3 × 4.4 220 6.3 × 5.9 4.6 120 40 1,670 110 25 2,500 280 23 3,100 0.18 340 12 4,770 1,000 10 × 7.7 0.12 500 19 4,240 1,200 10 × 9.9 0.18 750 13 5,200 1,500 10 × 12.6 0.18 750 10 5,500 68 5 × 5.7 300 30 1,970 100 6.3 × 4.4 160 40 1,670 5 × 5.7 120 25 2,200 6.3 × 5.9 120 22 2,570 176 25 3,020 216 22 3,220 6.3 × 5.9 264 20 2,800 8 × 6.7 264 22 3,220 390 6.3 × 7.7 312 14 3,470 470 10 × 7.7 375 20 4,130 8 × 6.7 448 18 3,600 220 8 × 6.7 270 8 × 6.7 330 0.12 8 × 12 0.18 448 12 4,770 680 10 × 7.7 0.12 544 20 4,130 820 10 × 9.9 0.18 656 13 5,200 10 × 12.6 0.18 960 10 5,500 300 30 1,970 82 100 5 × 5.7 6.3 × 4.4 207 40 1,670 6.3 × 5.9 103 27 2,400 5 × 5.7 126 35 1,380 6.3 × 5.9 126 22 2,800 151 22 2,800 189 25 3,020 6.3 × 5.9 277 20 2,800 3,220 120 6.3 × 5.9 150 8 × 6.7 220 270 330 390 470 0.12 8 × 6.7 277 22 6.3 × 7.7 340 14 3,470 6.3 × 7.7 416 14 3,470 10 × 7.7 416 20 4,130 8 × 6.7 8 × 12 0.15 491 22 3,220 592 12 4,770 10 × 7.7 0.12 592 20 4,130 560 10 × 9.9 0.15 706 16 4,700 820 10 × 12.6 0.15 1,033 10 5,500 33 5 × 5.7 100 40 1,300 6.3 × 4.4 224 40 1,670 6.3 × 5.9 112 27 2,300 56 12.0 68 120 5 × 5.7 6.3 × 5.9 6.3 × 5.9 0.12 136 30 2,100 136 27 2,300 240 6.3 × 7.7 150 8 × 6.7 300 10 × 7.7 40 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 8 × 6.7 47 10V (1A) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 8 × 12 1,200 7.2 0.12 漏电流 (µA/微安) 560 560 6.3V (0J) 损失角正切值 (120 Hz, 20℃) 680 150 4V (0G) 制品尺寸 φD×L 本产品目录之规格如有变更恕不另行通知(Cat. 2022C1) 27 2,300 21 2,880 30 2,760 30 3,020 高分子固态铝电解电容器 OVK 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 270 10V (1A) 12.0 330 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 8 × 6.7 0.12 540 22 3,200 8 × 12 0.15 660 14 4,420 660 24 3,770 940 18 4,400 10 × 7.7 470 10 × 9.9 560 10 × 12.6 22 5 × 5.7 33 0.12 1,120 12 5,300 100 45 1,100 6.3 × 4.4 211 40 1,670 5 × 5.7 125 35 2,000 68 6.3 × 5.9 218 30 2,200 82 6.3 × 7.7 262 39 125 8 × 6.7 16V (1C) 18.0 6.3 × 5.9 100 6.3 × 7.7 0.12 320 10 × 7.7 35V(1V) 40.0 2,200 24 2,700 35 2,670 2,800 8 × 6.7 384 28 576 29 3,430 270 6.3 × 9.5 864 11 5,000 330 1,056 470 1,504 10 x 12.6 5,300 5,300 12 2,624 5,400 3,200 5,400 15 6.3 × 4.4 120 45 2,000 22 6.3 × 4.4 88 35 2,000 22 6.3 × 5.9 88 48 1,300 47 8 × 6.7 188 45 1,.890 48 1,300 56 224 68 272 82 6.3 × 5.9 0.12 328 400 120 29.0 30 10 × 7.7 100 25V(1E) 2,700 2,800 180 1,000 23.0 24 28 120 820 20V(1D) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ OP-CAP 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 480 270 8 × 12 1,080 21 4,000 390 8 x 12 1,560 14 4,950 470 10 × 12.6 1,880 20 4,300 10 8 × 6.7 47 6.3 × 5.9 150 8 × 12 270 10 × 12.6 18 6.3 × 5.9 82 8 × 12 150 10 × 12.6 0.10 0.12 0.12 125 60 1,500 235 49 1,300 750 28 2,200 1,350 27 2,700 126 64 900 574 29 2,200 1,050 28 2,600 注：铝壳顶端之表面温度不可大于 105℃，供给纹波电流予制品所产生的温升需考虑之。 产品编码说明 OVK系列 470微法拉 ± 20% 6.3V 编带 10φ×7.7L OVK 471 M 0J TR - 1008 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2022C1) 41
