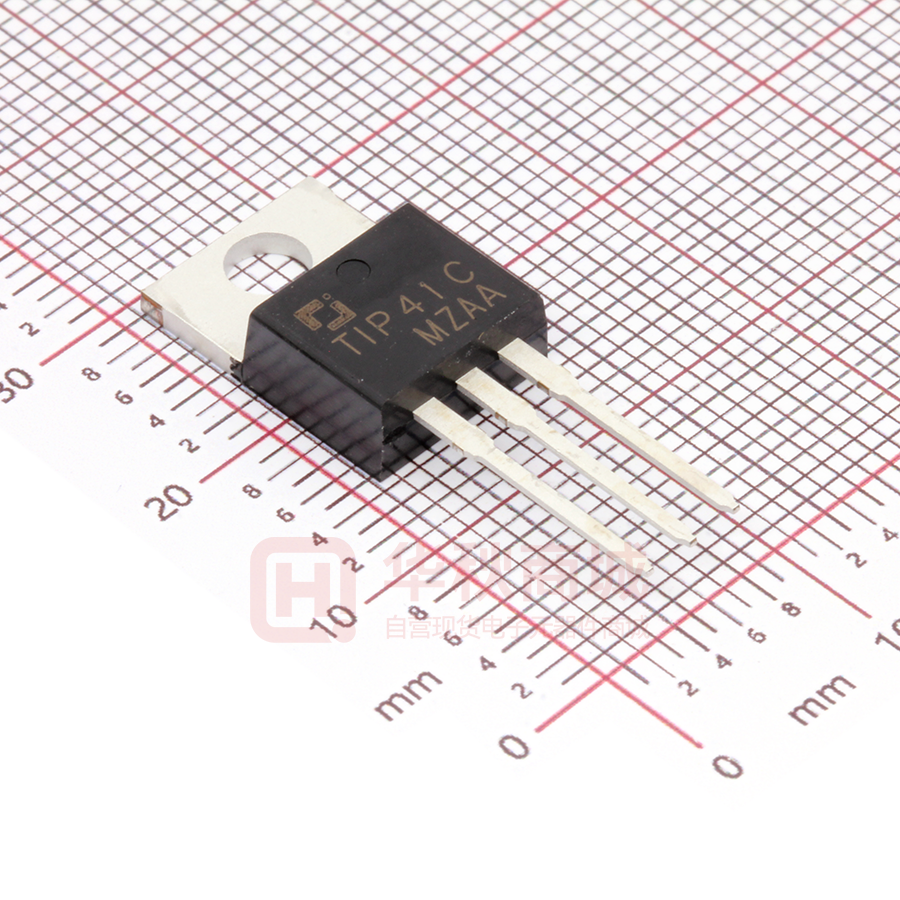

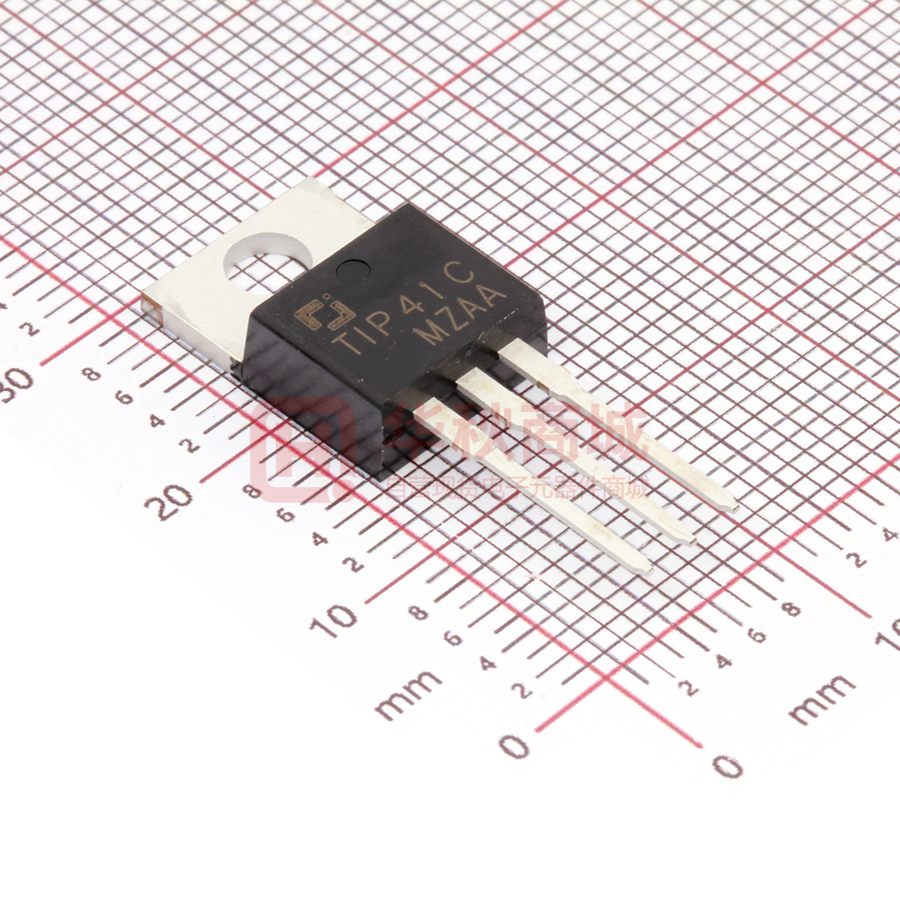

TIP41C

厂商：
BLUEROCKET(蓝箭电子)
封装：
TO-220-3
描述：
通用三极管 NPN TO220 Ic:6A Vce(Max):100V Pc=2W

数据手册：

下载TIP41C.pdf

立即购买

详情介绍
数据手册
价格&库存

TIP41C 数据手册

TIP41 Rev. G Nov.-2017 描述 / DATA SHEET Descriptions TO-220 塑封封装 NPN 半导体三极管。Silicon NPN transistor in a TO-220 Plastic Package. 特征 / Features 与 TIP42 互补。 Complement to TIP42. 用途 / Applications 用于中功率线性开关放大。 Medium power linear switching applications. 内部等效电路引脚排列 1 2 / Equivalent Circuit / Pinning 3 PIN1：Base 放大及印章代码 PIN 2：Collector PIN 3：Emitter / hFE Classifications & Marking 见印章说明。See Marking Instructions. http://www.fsbrec.com 1/6 TIP41 Rev. G Nov.-2017 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol TIP41 数值 Rating TIP41A TIP41B TIP41C 单位 Unit Collector to Base Voltage VCBO 40 60 80 100 V Collector to Emitter Voltage VCEO 40 60 80 100 V Emitter to Base Voltage VEBO 5 V Collector Current - Continuous IC 6 A Peak Collector Current ICP 10 A Base Current - Continuous IB 2 A Collector Power Dissipation PC PC (Tc=25℃) Tj 2 W 65 W 150 ℃ Tsag -55～150 ℃ Collector Power Dissipation Junction Temperature Storage Temperature Range 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter Collector to Emitter Breakdown Voltage Collector Cut-Off Current Collector Cut-Off Current Emitter Cut-Off Current DC Current Gain Collector to Emitter Saturation Voltage Base to Emitter Voltage Transition Frequency http://www.fsbrec.com 符号 Symbol TIP41 VCEO ICEO ICES TIP41A TIP41B TIP41C TIP41 TIP41A TIP41B TIP41C TIP41 测试条件 Test Conditions IC=30mA IB=0 最小值典型值最大值单位 Min Typ Max Unit 40 60 V 80 100 VCE=30V IB=0 VCE=60V IB=0 VCE=40V VEB=0 TIP41A VCE=60V VEB=0 TIP41B VCE=80V VEB=0 TIP41C VCE=100V VEB=0 IEBO VEB=5V IC=0 hFE(1) VCE=4V IC=3A 15 hFE(2) VCE=4V IC=0.3A 30 VCE(sat) IC=6A IB=0.6A 1.5 V VBE IC=6A VCE=4V 2 V VCE=10V IC=500mA fT 3 0.7 mA 400 μA 1 mA 75 MHz 2/6 TIP41 Rev. G Nov.-2017 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/6 TIP41 Rev. G Nov.-2017 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 TIP41 Rev. G Nov.-2017 印章说明 / DATA SHEET Marking Instructions BR **** TIP41 说明： BR：为公司代码 TIP41：为产品型号 ****：为生产批号代码，随生产批号变化。 Company Code Note: BR: TIP41: ****: http://www.fsbrec.com Product Type. Lot No. Code, code change with Lot No. 5/6 TIP41 Rev. G Nov.-2017 DATA SHEET 波峰焊温度曲线图(无铅) / Temperature Profile for Dip Soldering(Pb-Free) 说明： Note: 1、预热温度 25～150℃，时间 60～90sec; 1.Preheating:25~150℃, Time:60~90sec. 2、峰值温度 255±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:255±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：270±5℃ 包装规格 Package Type 封装形式 TO-220/F 套管包装 Package Type 封装形式使用说明 Temp.:270±5℃ Time:10±1 sec / Packaging SPEC. 散件包装 TO-220/F 时间：10±1 sec. / BULK Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) Units/Bag 只/袋 Bags/Inner Box 袋/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Bag 袋 Inner Box 盒 Outer Box 箱 200 10 2,000 5 10,000 135×190 237×172×102 560×245×195 Units/Tube 只/套管 Tubes/Inner Box 套管/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Tube 套管 Inner Box 盒 Outer Box 箱 50 20 1,000 5 5,000 532×31.4×5.5 555×164×50 575×290×180 / TUBE Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) / Notices http://www.fsbrec.com 6/6

下载 PDF

TIP41C

物料型号： - 产品型号：TIP41 - 公司代码：BR

器件简介： - 这是一种硅NPN晶体管，封装在TO-220塑料封装中。 - 与TIP42晶体管互补，用于中功率线性开关放大应用。

引脚分配： - PIN1: Base（基极） - PIN2: Collector（集电极） - PIN3: Emitter（发射极）

参数特性： - 极限参数包括集电极到基极电压、集电极到发射极电压、发射极到基极电压、集电极电流、基极电流、集电极功耗、结温、存储温度范围等。 - 电性能参数包括集电极到发射极击穿电压、集电极截止电流、发射极截止电流、直流电流增益、集电极到发射极饱和电压、基极到发射极电压、过渡频率等。

功能详解： - 电参数曲线图展示了hFE（直流电流增益）与Ic（集电极电流）的关系，以及VB（基极到发射极电压）和Ic（集电极电流）的关系。 - 外形尺寸图提供了TO-220封装的详细尺寸。

应用信息： - 主要用于中功率线性开关放大。

封装信息： - 封装形式：TO-220 - 包装规格：散件包装和套管包装 - 包装尺寸和数量信息详细列出。
