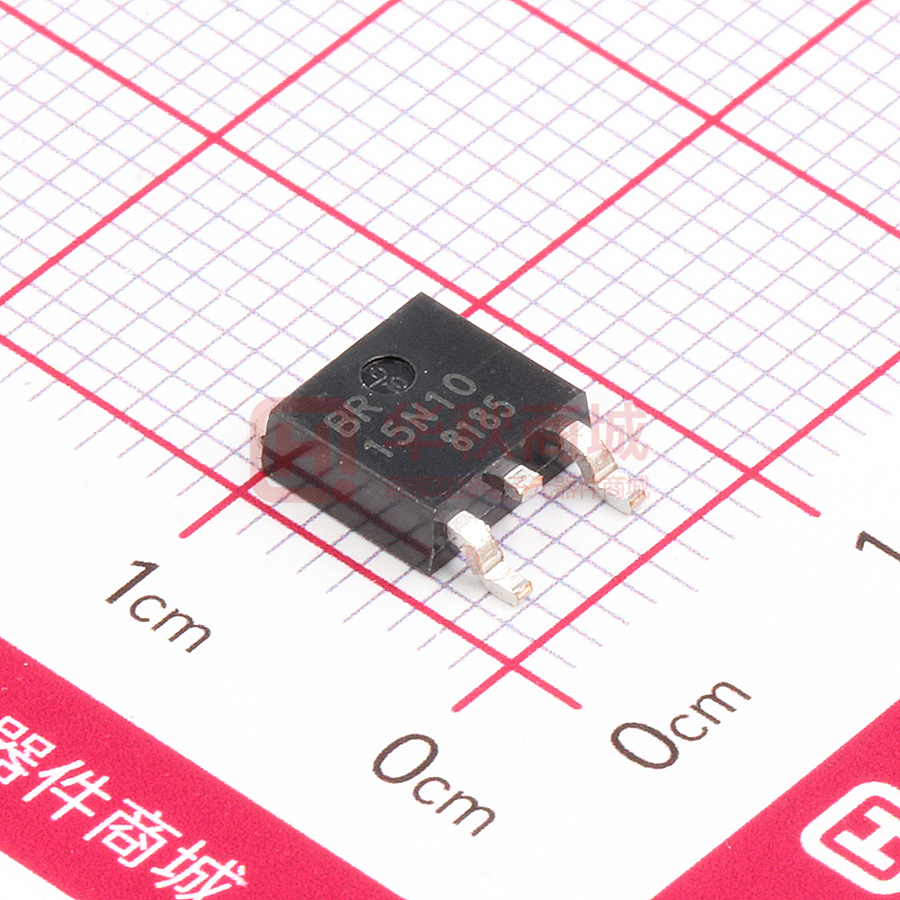

BRD15N10

BRD15N10 Rev.F Oct.-2018 描述 / DATA SHEET Descriptions TO-252 塑封封装 N 沟道 MOS 场效应管。N-CHANNEL MOSFET in a TO-252 Plastic Package. 特征 / Features RDS(on)小，门电荷低，Crss 小，开关速度快。 Low RDS(on),low gate charge, low Crss, fast switching. 用途 / Applications 用于低压电路如：汽车电路、DC/DC 转换、便携式产品的电源高效转换。 Suited for low voltage applications such as automotive, DC/DC Converters, and high efficiency switching for power management in portable and battery operated products. 内部等效电路 引脚排列 / Equivalent Circuit / Pinning 4 1 2 3 PIN1：G 放大及印章代码 PIN 2：D PIN 3：S PIN 4：D / hFE Classifications & Marking 见印章说明。See Marking Instructions. http://www.fsbrec.com 1/7 BRD15N10 Rev.F Oct.-2018 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol 数值 Rating 单位 Unit VDSS 100 V Drain Current ID(Tc=25℃) 15 A Drain Current ID(Tc=100℃) 10 A Drain Current - Pulsed IDM 60 A Gate-Source Voltage VGS ±20 V Single Pulsed Avalanche Energy EAS 33 mJ Avalanche Current IAS 9.1 A Power Dissipation PD(Tc=25℃) 39 W Tj Tstg -55～150 ℃ Drain-Source Voltage Operating and Storage Temperature Range 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter 符号 Symbol Drain-Source Breakdown Voltage BVDSS Zero Gate Voltage Drain Current IDSS Gate-Body Leakage Current Forward IGSS 测试条件 Test Conditions VGS=0V ID=250μA VDS=100V VGS=0V VGS=±20V VDS=0V VDS=VGS ID=250μA Total gate charge Qg (10V) VDS=50V VGS=10V ID=5A Static Drain-Source On-Resistance RDS(on) VGS=10V ID=8.5A Input Capacitance Ciss V 1.0 50 VGS(th) VSD 100 TJ=125℃ Gate Threshold Voltage Drain-Source Diode Forward Voltage 最小值 典型值 最大值 单位 Min Typ Max Unit TJ=125℃ 1 2.2 152 VGS=0V IS=17A VDS=25V f=1.0MHz VGS=0V ±100 nA 3 V 5.8 80 μA nC 90 mΩ 0.8 V 1120 pF 57 pF Output Capacitance Coss Reverse Transfer Capacitance Crss 35 pF Turn-On Delay Time td(on) 6 ns Turn-On Rise Time tr 2.5 ns Turn-Off Delay Time td(off) 18 ns 2.5 ns Turn-Off Fall Time http://www.fsbrec.com tf VGS=10V RL=10Ω VDS=50V RGEN=3Ω 2/7 BRD15N10 Rev.F Oct.-2018 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/7 BRD15N10 Rev.F Oct.-2018 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 4/7 BRD15N10 Rev.F Oct.-2018 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 5/7 BRD15N10 Rev.F Oct.-2018 印章说明 / DATA SHEET Marking Instructions BR 15N10 ****  说明： BR： 为公司代码 15N10：  为型号代码 ****：  为生产批号代码，随生产批号变化。  Company Code Note: BR:   15N10: ****: http://www.fsbrec.com Product Type.  Lot No. Code, code change with Lot No. 6/7 BRD15N10 Rev.F Oct.-2018 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 25～150℃，时间 60～90sec; 1.Preheating:25~150℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Package Type 封装形式 TO-252 套管包装 Package Type 封装形式 使用说明 Temp.:260±5℃ Time:10±1 sec / Packaging SPEC. 卷盘包装 TO-251/252 时间：10±1 sec. / REEL Units 包装数量 Dimension Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 2,500 2 5,000 5 25,000 包装尺寸 3 (unit：mm ) Reel Inner Box 盒 Outer Box 箱 13〞×16 360×360×50 385×257×392 / TUBE Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) Units/Tube 只/套管 Tubes/Inner Box 套管/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Tube 套管 Inner Box 盒 Outer Box 箱 75 48 3,600 5 18,000 526×20.5×5.25 555×164×50 575×290×180 / Notices http://www.fsbrec.com 7/7
