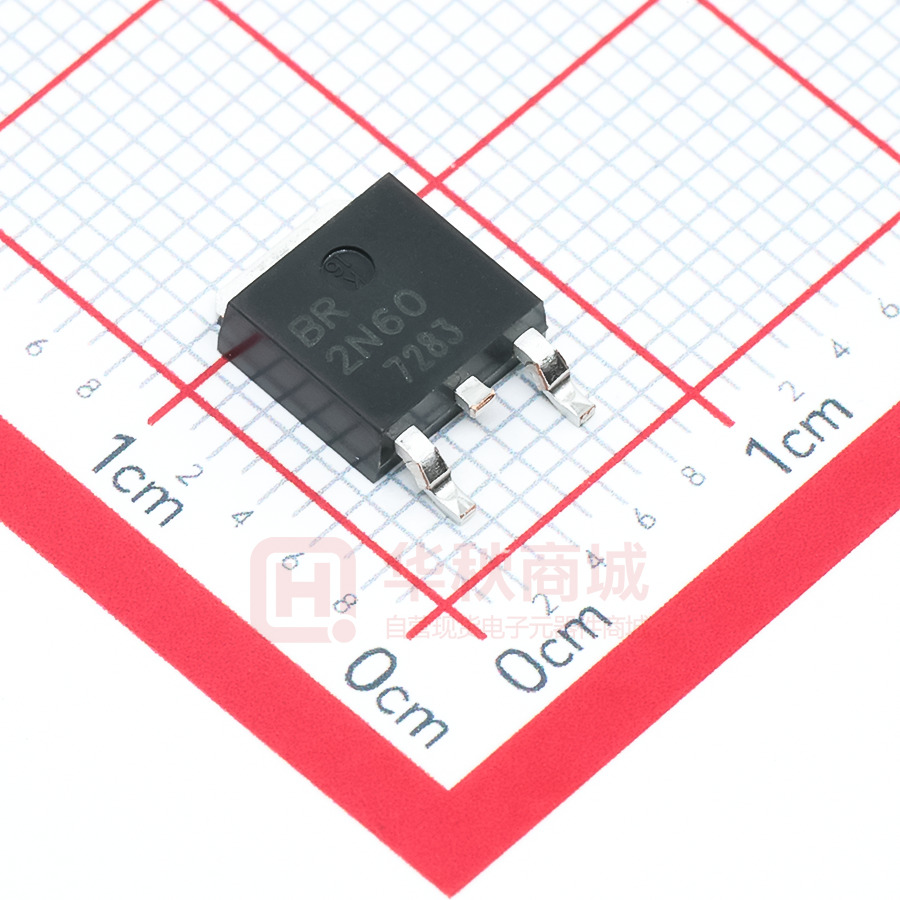

BRD2N60

BRD2N60 Rev.D May.-2016 描述 / DATA SHEET Descriptions TO-252 塑封封装 N 沟道 MOS 场效应管。N-CHANNEL MOSFET in a TO-252 Plastic Package. 特征 / Features 低栅电荷,低反馈电容,开关速度快。 Low gate charge, low crss, fast switching. 用途 / Applications 用于高功率 DC/DC 转换和功率开关。 These devices are well suited for high efficiency switching DC/DC converters and switch mode power supplies. 内部等效电路 引脚排列 / Equivalent Circuit / Pinning 4 1 2 3 PIN1：G 放大及印章代码 PIN 2：D PIN 3：S PIN 4：D / hFE Classifications & Marking 见印章说明。See Marking Instructions. http://www.fsbrec.com 1/6 BRD2N60 Rev.D May.-2016 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol 数值 Rating 单位 Unit VDSS 600 V Drain Current ID(Tc=25℃) 2.0 A Drain Current ID(Tc=100℃) 1.3 A IDM 6.0 A Gate-Source Voltage VGSS ±30 V Single Pulsed Avalanche Energy EAS 120 mJ Repetitive Avalanche Energy EAR 5.4 mJ Avalanche Current IAR 2.0 A Power Dissipation PD(Tc=25℃) 37 W TJ,TSTG -55 to 150 ℃ Drain-Source Voltage Drain Current - Pulsed Operating and Storage Temperature Range 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter 符号 Symbol Drain-Source Breakdown Voltage BVDSS Zero Gate Voltage Drain Current IDSS Gate-Body Leakage Current Forward IGSS 测试条件 Test Conditions 最小值 典型值 最大值 单位 Min Typ Max Unit VGS=0V ID=250μA 600 V VDS=600V VGS=0V 1.0 μA VDS=480V TC=125℃ 100 μA VGS=±30V VDS=0V ±0.1 μA 4.0 V 5.0 Ω Gate Threshold Voltage VGS(th) VDS=VGS ID=250μA 2.0 Static Drain-Source On-Resistance RDS(on) VGS=10V ID=1.0A 4.0 Forward Transconductance gFS VDS=40V ID=1.0A 2.05 Drain-Source Diode Forward Voltage VSD VGS=0V IS=2.0A Input Capacitance Ciss VDS=25V f=1.0MHz VGS=0V S 1.4 V 320 420 pF 35 46 pF Output Capacitance Coss Reverse Transfer Capacitance Crss 4.5 6.0 pF Turn-On Delay Time td(on) 8.0 30 ns Turn-On Rise Time tr 23 60 ns Turn-Off Delay Time td(off) 25 60 ns 28 70 ns Turn-Off Fall Time http://www.fsbrec.com tf VDD=300V RG=25Ω ID=1.2A 2/6 BRD2N60 Rev.D May.-2016 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/6 BRD2N60 Rev.D May.-2016 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 BRD2N60 Rev.D May.-2016 印章说明 / DATA SHEET Marking Instructions BR 2N60 **** 说明： BR： 为公司代码 2N60：  为型号代码 ****：  为生产批号代码，随生产批号变化。  Company Code. Note: BR:   2N60: ****: http://www.fsbrec.com Product Type.  Lot No. Code, code change with Lot No. 5/6 BRD2N60 Rev.D May.-2016 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 25～150℃，时间 60～90sec; 1.Preheating:25~150℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Package Type 封装形式 TO-252 套管包装 Package Type 封装形式 使用说明 Temp.:260±5℃ Time:10±1 sec / Packaging SPEC. 卷盘包装 TO-251/252 时间：10±1 sec. / REEL Units 包装数量 Dimension Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 2,500 2 5,000 5 25,000 包装尺寸 3 (unit：mm ) Reel Inner Box 盒 Outer Box 箱 13〞×16 360×360×50 385×257×392 / TUBE Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) Units/Tube 只/套管 Tubes/Inner Box 套管/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Tube 套管 Inner Box 盒 Outer Box 箱 75 48 3,600 5 18,000 526×20.5×5.25 555×164×50 575×290×180 / Notices http://www.fsbrec.com 6/6
