B5817W-B5819W
Rev.I.Feb.-2019
描述
/
DATA SHEET
Descriptions

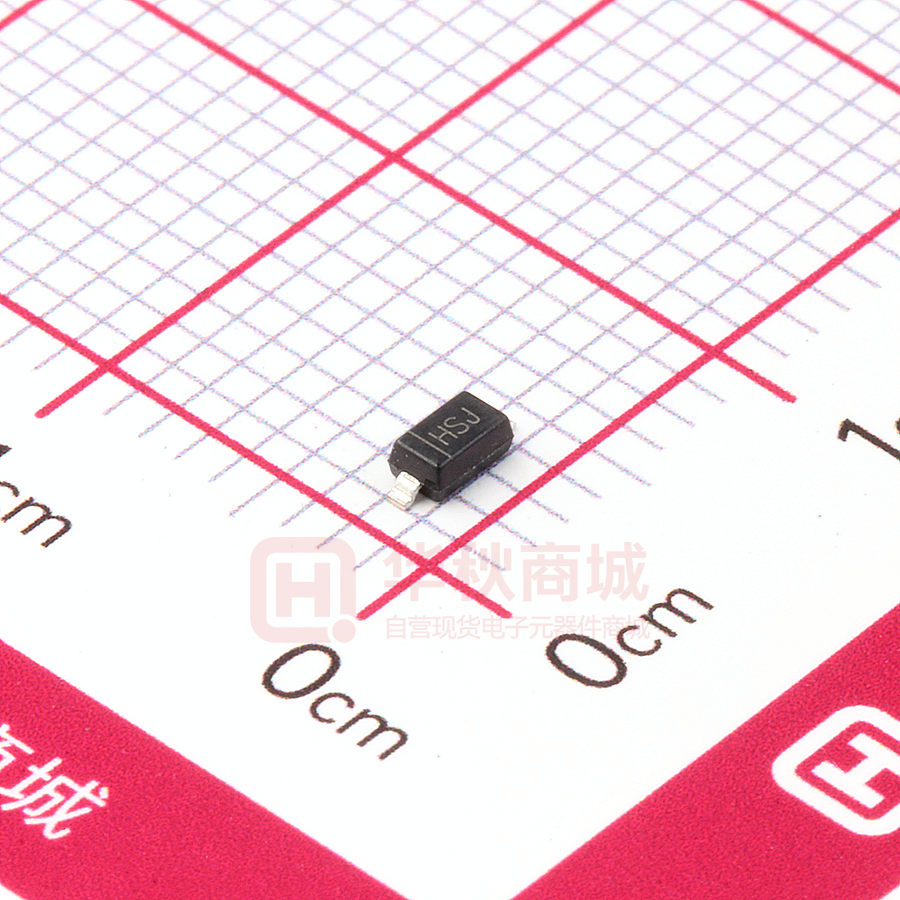

SOD-123 塑封封装 肖特基二极管。
Schottky Diode in a SOD-123 Plastic Package.
特征
/ Features
低正向压降。无卤产品。
Low positive pressure drop. HF Product.
用途
/
Applications
肖特基二极管.
Schottky diode.
内部等效电路
引脚排列
/ Equivalent Circuit
/ Pinning
1
2
PIN1:Cathode
放大及印章代码
Model
PIN2:Anode
/ hFE Classifications & Marking
B5817W
B5818W
B5819W
HSJ
HSK
HSL
Marking
http://www.fsbrec.com
1/6
B5817W-B5819W
Rev.I.Feb.-2019
极限参数
/
DATA SHEET
Absolute Maximum Ratings(Ta=25℃)
参数
Parameter
Peak Repetitive Reverse Voltage
Working Peak Reverse Voltage
DC Reverse Voltage
RMS Reverse Voltage
Average Rectified Forward Current
Non-Repetitive Peak Forward Surge
Current
Power Dissipation
Typical Thermal Resistance
Junction to Ambient
Junction and Storage Temperature
Range
电性能参数
B5817W
数值
Rating
B5818W
B5819W
VRRM
VRWM
VR
20
30
40
V
VR(RMS)
14
21
28
V
符号
Symbol
单位
Unit
IF
1
A
IFSM
25
A
PD
450
mW
RθJA
220
℃/W
TJ,Tstg
-65 to 125
℃
/ Electrical Characteristics(Ta=25℃)
参数
Parameter
符号
Symbol
测试条件
Test Conditions
数值
Rating
B5817W
MIN
Reverse breakdown
voltage
Forward Voltage
Instantaneous
Reverse Current
Junction
Capacitance
V(BR)
VF
IR=1mA
MAX
20
B5818W
MIN
MAX
30
B5819W
MIN
单位
Unit
MAX
40
V
IF=0.1A
0.32
0.35
0.40
IF=1A
0.45
0.55
0.60
IF=3A
(t
