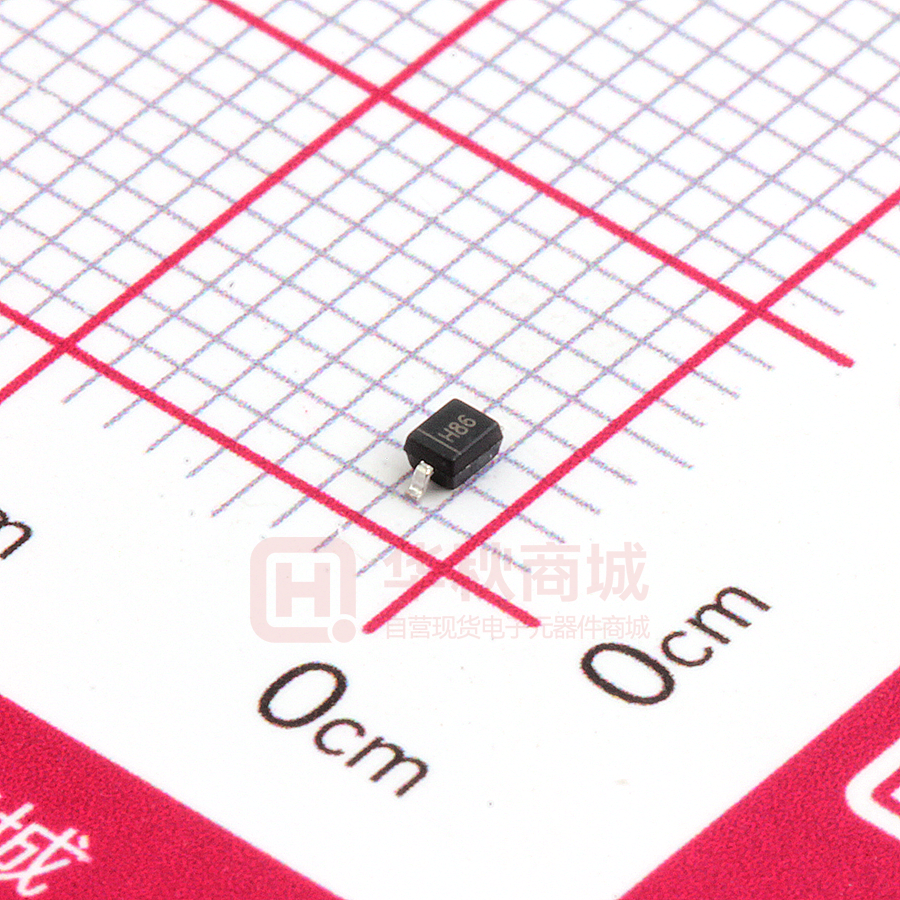

BAT54J Rev.H Apr.-2018 描述 / DATA SHEET Descriptions SOD-323 塑封封装 肖特基二极管。 Schottky Diode in a SOD-323 Plastic Package. 特征 / Features 肖特基二极管。无卤产品。 Schottky diodes. HF Product. 用途 / Applications 用于小信号处理.。 Small signal diode. 内部等效电路 引脚排列 / Equivalent Circuit / Pinning 1 2 PIN1:Cathode 放大及印章代码 PIN2:Anode / hFE Classifications & Marking Marking http://www.fsbrec.com H86 1/6 BAT54J Rev.H Apr.-2018 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter Repetitive peak reverse voltage 符号 Symbol VRRM 数值 Rating 30 单位 Unit V IF 200 mA Surge non repetitive forward current IFSM 600 mA Power Dissipation PD 250 mW RθJA 430 ℃/W TJ 150 ℃ Tstg -55～150 ℃ Continuous forward current Typical Thermal Resistance Junction to Ambient Junction Temperature Range Storage Temperature Range 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter Reverse Voltage Peak Forward voltage 符号 Symbol VR VF 测试条件 Test Conditions IR=10μA MIN MAX 30 单位 Unit V IF=0.1mA 240 mV IF=1.0mA 320 mV IF=10mA 400 mV IF=30mA 500 mV IF=100mA 0.8 V 2.0 μA 10 pF 5.0 ns Instantaneous Reverse Current IR VR=25V Total capacitance CT Reverse recovery time trr VR=1.0V IRR=1.0mA IF=1R=10mA http://www.fsbrec.com 数值 Rating f=1.0MHz RL=100Ω 2/6 BAT54J Rev.H Apr.-2018 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/6 BAT54J Rev.H Apr.-2018 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 BAT54J Rev.H Apr.-2018 印章说明 / DATA SHEET Marking Instructions H86 说明： H：  为公司代码 86：  为型号代码 Note: H: Company Code. 86: Product Type. http://www.fsbrec.com 5/6 BAT54J Rev.H Apr.-2018 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 150～180℃，时间 60～90sec; 1.Preheating: 150～180℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Time:10±1 sec / REEL Package Type 封装形式 使用说明 Temp.:260±5℃ / Packaging SPEC. 卷盘包装 SOD-323 时间：10±1 sec. Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Reel Inner Box 盒 Outer Box 箱 3,000 10 30,000 6 180,000 7〞×8 180×120×180 390×385×205 / Notices http://www.fsbrec.com 6/6
