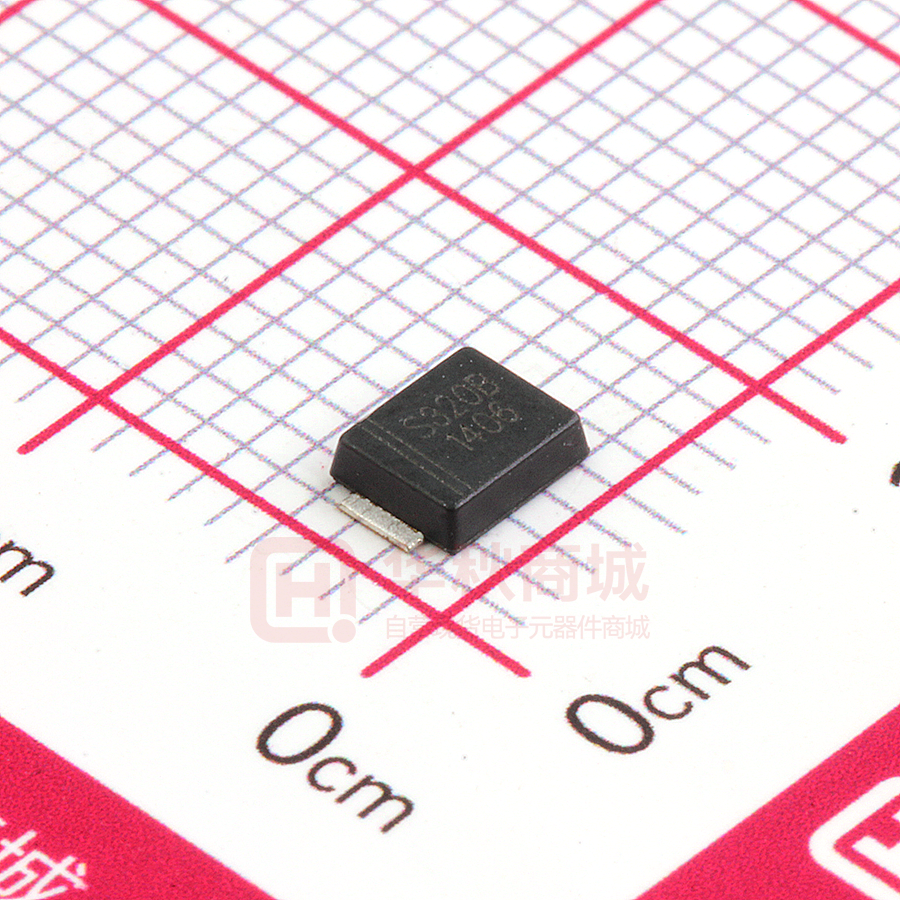

SS320BF

SS32BF~SS320BF Rev.E May.-2019 描述 / DATA SHEET Descriptions 表面贴装肖特基二极管，反向电压：20V~200V，正向电流：3.0A，薄型 SMBF 封装。 Surface Mount Schottky Barrier Rectifier, Reverse Voltage：20 to 200V,Forward Current:3.0A,SMBF thin package. 特征 / Features 低功耗，高效率，浪涌电流大，适用于低压、高频转换和极性保护，适用于表面贴装。无卤产品。 Low power loss, high efficiency, High forward surge current capability, For use in low voltage, high frequency inverters, and polarity protection applications,For surface mounted applications.Halogen free product.  用途 / Applications 一般用途. General purpose. 内部等效电路 / Equivalent Circuit 引脚排列 / Pinning 印章代码 / Marking 见印章说明。See Marking Instructions. http://www.fsbrec.com 1/7 SS32BF~SS320BF Rev.E May.-2019 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 参数符号 Symbol Maximum Repetitive Peak Reverse Voltage Maximum RMS voltage Maximum DC Blocking Voltage Maximum Average Forward Rectified Current Peak Forward Surge Current,8.3ms Single Half Sine-wave Superimposed on Rated Load (JEDEC method) Typical Junction 1） Capacitance Typical Thermal Resistance2） Operating Junction Temperature Range Storage Temperature Range 数值 Rating SS32BF SS34BF SS36BF SS38BF SS310BF SS312BF SS315BF SS320BF 单位 Unit VRRM 20 40 60 80 100 120 150 200 V VRMS 14 28 42 56 70 84 105 140 V VDC 20 40 60 80 100 120 150 200 V 3.0 IF（AV） 80 IFSM Cj A 70 450 A 400 pF RθJA 50 ℃/W Tj -55~+125 ℃ Tstg -55~+150 ℃ Note: 1） Measured at 1MHz and applied reverse voltage of 4 V D.C. 2） P.C.B. mounted with 0.5 X 0.5" (12.7 X 12.7 mm) copper pad areas. 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter 参数符号 Symbol 测试条件 Test condition Max Instantaneous Forward Voltage VF IF=3.0A Maximum DC Reverse Current at Rated DC Reverse Voltage Ta=25℃ 数值 Rating SS32BF SS34BF SS36BF SS38BF SS310BFSS312BFSS315BFSS320BF 0.55 0.70 0.5 0.85 0.95 单位 Unit V 0.3 IR mA Ta=100℃ http://www.fsbrec.com 5.0 3.0 2/7 SS32BF~SS320BF Rev.E May.-2019 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/7 SS32BF~SS320BF Rev.E May.-2019 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/7 SS32BF~SS320BF Rev.E May.-2019 印章说明 / DATA SHEET Marking Instructions http://www.fsbrec.com 5/7 SS32BF~SS320BF Rev.E May.-2019 印章说明 / DATA SHEET Marking Instructions S310B **** 说明： S310B： 为型号代码 **** ： 为生产批号追溯码，第 1 个*为年月代码，后面 3 个*为当月小批号代码 Note: S310B： ****： Product Type Code Lot No. Code，The 1st * means:YM Code，The last 3 * means:little Lot No Code http://www.fsbrec.com 6/7 SS32BF~SS320BF Rev.E May.-2019 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 150～180℃，时间 60～90sec; 1.Preheating:150~180℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Time:10±1 sec / REEL Package Type 封装形式 使用说明 Temp.:260±5℃ / Packaging SPEC. 卷盘包装 SMBF 时间：10±1 sec. Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Reel Inner Box 盒 Outer Box 箱 5000 2 10000 5 50000 13〞×15 336X332X40 380X335X366 / Notices http://www.fsbrec.com 7/7
