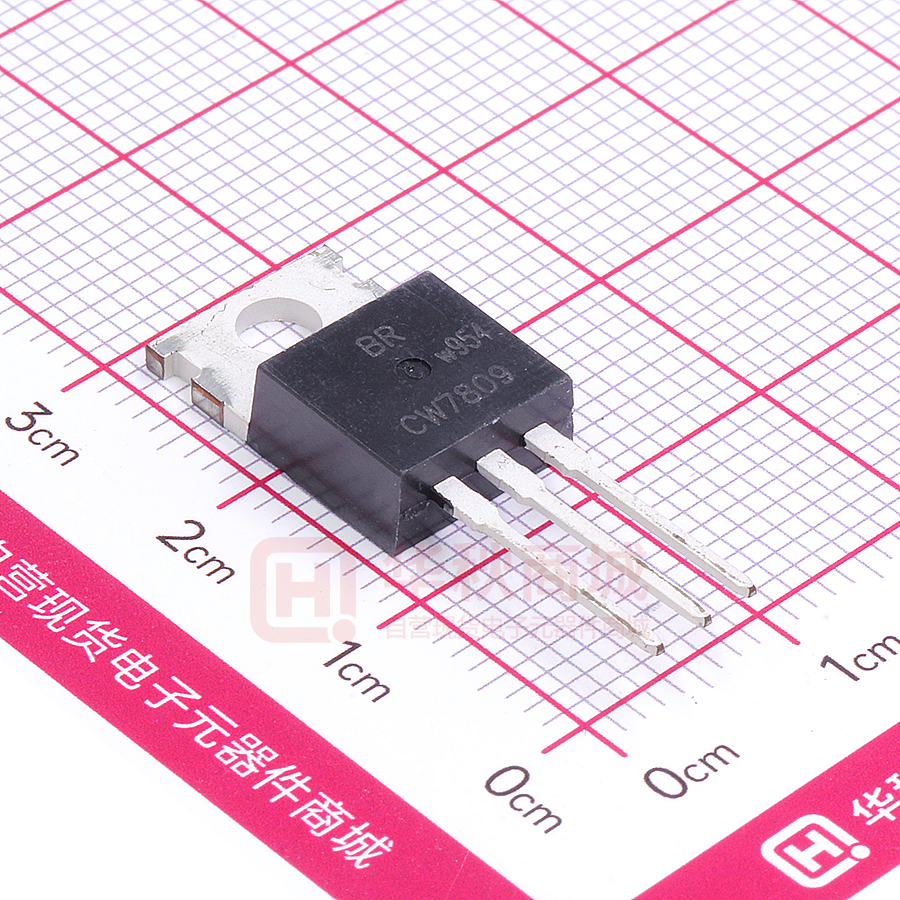

7809 Rev. F Dec.-2018 描述 / DATA SHEET Descriptions TO-220 塑封封装电压调整器。Voltage Regulator in a TO-220 Plastic Package. 特征 / Features 三端稳压调整器，输出电流高达 1.5A,内设过热保护和短路限制。 3-Terminal regulators ,output current up to 1.5 A, internal thermal overload protection and short-circuit limiting. 用途 / Applications 电压调整器。 Voltage Regulator. 内部等效电路/应用电路 引脚排列 12 3 PIN1：IN 印章代码 / Equivalent Circuit or Application Circuit / Pinning PIN 2：GND PIN 3：OUT / Marking 见印章说明。See Marking Instructions http://www.fsbrec.com 1/6 7809 Rev. F Dec.-2018 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol 数值 Rating 单位 Unit VI 35 V Junction-to-Ambient RθJA 50 ℃/W Junction-to-Case RθJC 5.0 ℃/W Operating Temperature Range TOPR 0～125 ℃ Storage temperature range Tstg -65～150 ℃ Input Voltage Difference  电性能参数 / Electrical Characteristics(Ta=25℃，Vi=15V,Io=500mA，unless otherwise specified) 参数 Parameter 符号 Symbol Line regulation VO Vo Load Regulation △ Vo Load Regulation △ Bias current Id Id Bias current change Ratio of Change in VREF to Cathode Voltage RMS Noise vs. %of VOUT △ Vo/△T △ eN 测试条件 Test Conditions Tj=25℃ Vi=11.5V-26V Io=5mA-1A, Po≤15W Tj=25℃ Io=5.0mA-1.5A Tj=25℃ Io=250mA-750mA Tj=25℃ Vi=11.5V-26V Tj=25℃ 8.55 9.0 9.45 单位 Unit V 180 mV 90 180 Vi=12V-18V 90 mV Tj=25℃ 8.0 mA Vi=11.5V-26V 1.0 mA Io=5.0mA-1.0A 0.5 mA Io=5.0mA B=10Hz-100KHz Tj=25℃ Ripple Rejection SVR Dropout voltage Vd Io=1A Output Regulation Ro f=1KHz Short Circuit Current Limit Isc Vi=35V Short Circuit Current Limit Iscp Tj=25℃ http://www.fsbrec.com 最小值 典型值 最大值 Min Typ Max 8.65 9.0 9.35 Vi=12V-23V f=120Hz Tj=25℃ Tj=25℃ -1.0 mV/℃ 70 μV/Vo 55 dB 2.0 V 17 mΩ 0.40 A 2.2 A 2/6 7809 Rev. F Dec.-2018 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/6 7809 Rev. F Dec.-2018 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 7809 Rev. F Dec.-2018 印章说明 / DATA SHEET Marking Instructions BR **** CW7809 说明： BR： 为公司代码 CW7809： 为型号代码 ****： 为生产批号代码，随生产批号变化 Note: BR: Company Code. CW7809: Product Type. ****: Lot No. Code, code change with Lot No. http://www.fsbrec.com 5/6 7809 Rev. F Dec.-2018 DATA SHEET 波峰焊温度曲线图(无铅) / Temperature Profile for Dip Soldering(Pb-Free) 说明： Note: 1、预热温度 25～150℃，时间 60～90sec; 1.Preheating:25~150℃, Time:60~90sec. 2、峰值温度 255±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:255±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / 温度：270±5℃ 包装规格 散件包装 Time:10±1 sec Units 包装数量 Dimension 包装尺寸 (unit：mm3) Units/Bag 只/袋 Bags/Inner Box 袋/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Bag 袋 Inner Box 盒 Outer Box 箱 200 10 2,000 5 10,000 135×190 237×172×102 560×245×195 Units/Tube 只/套管 Tubes/Inner Box 套管/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Tube 套管 Inner Box 盒 Outer Box 箱 50 20 1,000 5 5,000 532×31.4×5.5 555×164×50 575×290×180 / TUBE Package Type 封装形式 使用说明 Temp:270±5℃ / BULK TO-220/F TO-220/F 时间：10±1 sec. / Packaging SPEC. Package Type 封装形式 套管包装 Resistance to Soldering Heat Test Conditions Units 包装数量 Dimension 包装尺寸 (unit：mm3) / Notices http://www.fsbrec.com 6/6
