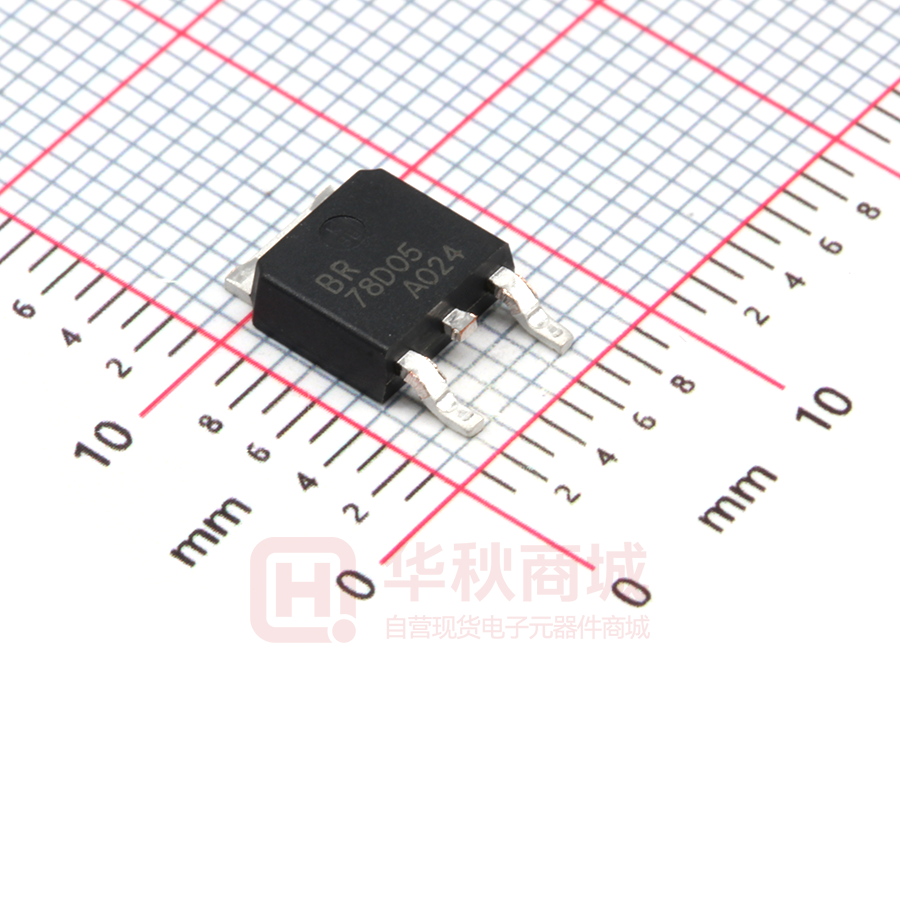

78D05

78D05 Rev.G Sep.-2018 描述 / DATA SHEET Descriptions TO-252 塑封封装电压调整器。Voltage Regulator in a TO-252 Plastic Package. 特征 / Features 三端稳压调整器，输出电流高达 1.5A,内设过热保护和短路限制。 3-Terminal regulators ,output current up to 1.5A, internal thermal overload protection and short-circuit limiting. 用途 / Applications 电压调整器。 Voltage Regulator. 内部等效电路/应用电路 引脚排列 / Equivalent Circuit or Application Circuit / Pinning 4 1 2 3 PIN1：IN 印章代码 PIN 2、4：GND PIN 3：OUT / Marking 见印章说明。See Marking Instructions. http://www.fsbrec.com 1/6 78D05 Rev.G Sep.-2018 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol VI 数值 Rating 35 单位 Unit V Thernal Resistance Junction-Ambient RθJA 65 ℃/W Thernal Resistance Junction-Case RθJC 10 ℃/W Operating Junction Temperature Range TOPR 0～125 ℃ Storage temperature range Tstg -65～150 ℃ Junction temperature range  TJ 150 ℃ Input voltage 电性能参数 / Electrical Characteristics(Ta=25℃，Vi=10V,Io=500mA，unless otherwise specified) 参数 Parameter 符号 Symbol Output voltage VO Vo Load Regulation △ Line regulation △ Vo Quiescent Current Iq Iq Quiescent Current Change Output Voltage Drift Output Noise Voltage Supply Voltage Rejection △ Vo/△T △ eN SVR 测试条件 Test Conditions Tj=25℃ Vi=7V-20V Po≤15W Io=5mA-1A Tj=25℃ Io=5mA-1.5A 单位 Unit 4.8 5.0 5.2 V 4.75 5.0 5.25 V 100 mV 50 mV Tj=25℃ Io=250mA-750mA Tj=25℃ Vi=7V-25V 3.0 100 mV Tj=25℃ Vi=8V-12V 1.0 50 mV Tj=25℃ 8.0 mA Vi=7V-25V 0.8 mA Io=5mA-1A 0.5 mA Io=5mA -1.1 B=10Hz-100KHz Tj=25℃ Vi=8V-18V f=120Hz Tj=25℃ Dropout Voltage Vd Io=1A Output Resistance Ro f=1KHz Short Circuit Current Isc Vi=35V Short Circuit Peak Current Iscp Tj=25℃ http://www.fsbrec.com 最小值 典型值 最大值 Min Typ Max Tj=25℃ mV/℃ 40 62 μV/Vo dB 2.0 V 17 mΩ 0.75 A 2.2 A 2/6 78D05 Rev.G Sep.-2018 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/6 78D05 Rev.G Sep.-2018 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 78D05 Rev.G Sep.-2018 印章说明 / DATA SHEET Marking Instructions BR 78D05 **** 说明： BR：   为公司代码 78D05：  为产品型号 ****： 为生产批号代码，随生产批号变化。  Note: BR: Company Code. 78D05: Product Type. ****: Lot No. Code, code change with Lot No. http://www.fsbrec.com 5/6 78D05 Rev.G Sep.-2018 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 150～180℃，时间 60～90sec; 1.Preheating:150~180℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Units 包装数量 TO-252 Dimension 包装尺寸 3 (unit：mm ) Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Reel Inner Box 盒 Outer Box 箱 2,500 2 5,000 6 30,000 13〞×16 360×360×50 380×335×366 / TUBE Package Type 封装形式 使用说明 Time:10±1 sec / REEL Package Type 封装形式 TO-251/252 Temp:260±5℃ / Packaging SPEC. 卷盘包装 套管包装 时间：10±1 sec. Units 包装数量 Dimension 包装尺寸 (unit：mm3) Units/Tube 只/套管 Tubes/Inner Box 套管/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Tube 套管 Inner Box 盒 Outer Box 箱 75 48 3,600 5 18,000 526×20.5×5.25 555×164×50 575×290×180 / Notices http://www.fsbrec.com 6/6
