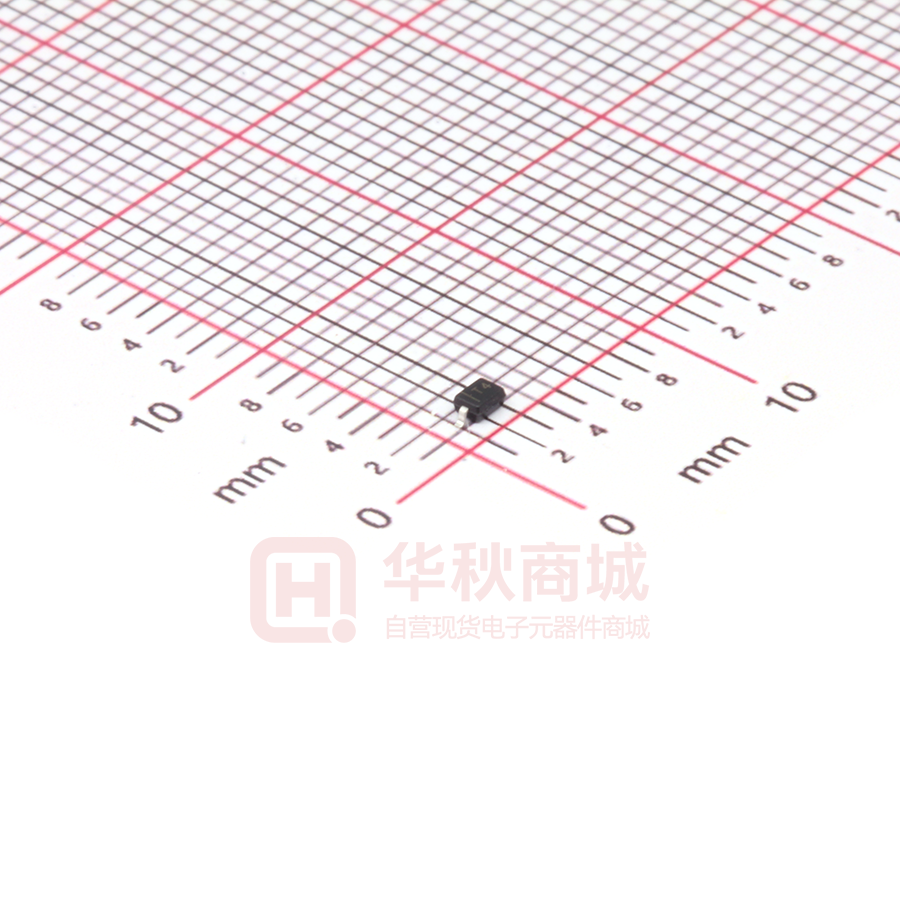

1N4148WS

1N4148WS Rev.H May.-2018 描述 / DATA SHEET Descriptions SOD-323 塑封封装 硅半导体二极管。 Silicon Diode in a SOD-323 Plastic Package. 特征 / Features 开关速度快。无卤产品。 Fast switching diodes. HF Product. 用途 / Applications 用于小信号处理。 Small signal diode. 内部等效电路 引脚排列 / Equivalent Circuit / Pinning 1 2 PIN1:Cathode 放大及印章代码 PIN2:Anode / hFE Classifications & Marking Marking http://www.fsbrec.com HA2 1/6 1N4148WS Rev.H May.-2018 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter Reverse Voltage 符号 Symbol VR 数值 Rating 75 单位 Unit V VRM 100 V Average Rectified Output Current IO 150 mA Forward Continuous Current IFM 300 mA IFSM（t=1.0μs） 2.0 A IFSM（t=1.0s） 1.0 A Ptot 200 mW Tj 150 ℃ Tstg -55～150 ℃ RθJA 650 ℃/W Peak Reverse Voltage Non-Repetitive Peak Forward Surge Current Power Dissipation Junction Temperature Storage Temperature Range Thermal Resistance Junction to Ambient Air 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter Forward Voltage Instantaneous Reverse Current 符号 测试条件 Symbol Test Conditions VF IF=10mA IR VR=20V 25 nA VR=75V 5 μA 50 μA 4 pF 8 ns 2.5 V 5.0 pF VR=20V Capacitance Reverse Recovery Time Voltage Rise when Switching On tested Total Capacitance http://www.fsbrec.com Ctot trr Vfr CT 最小值 典型值 最大值 单位 Min Typ Max Unit 1.0 V VF=VR=0V IF=10mA IR=1mA tp=0.1μs Time
