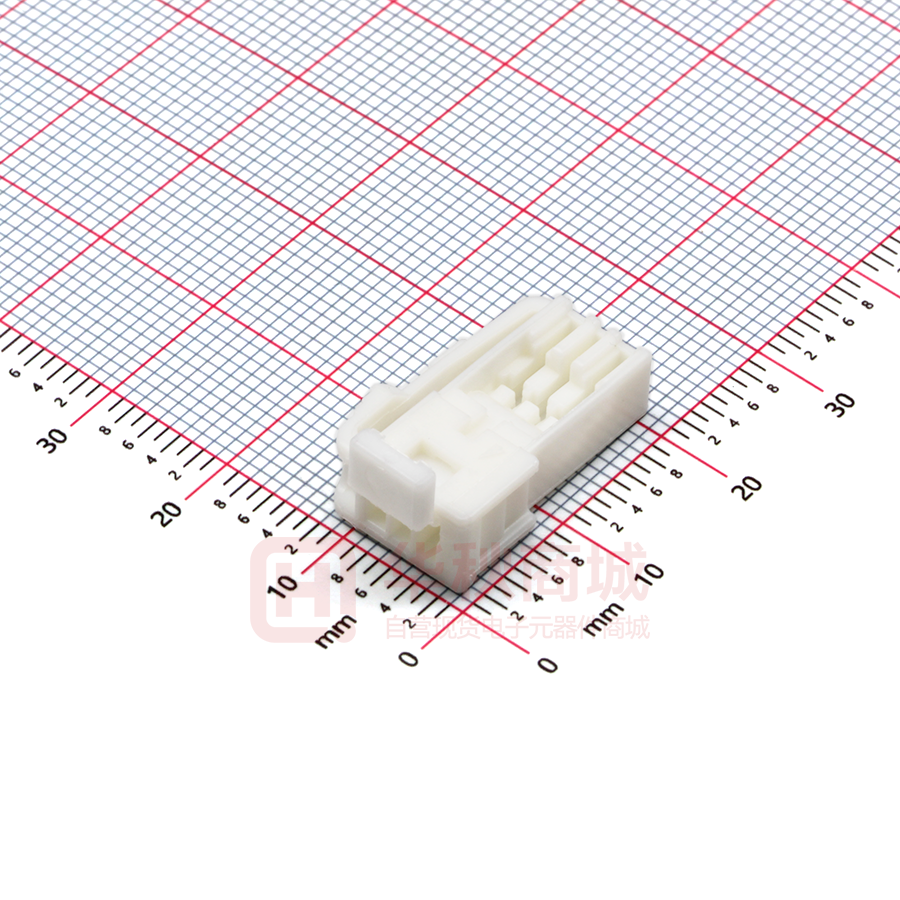

7283-8630

91 A type A タイプコネクタとは、62 コネクタ K タイプ及び C タイプに代わる M ターミナル タブ幅 0.8MM の小型コネクタです。 A TYPE CONNECTOR: IMPROVED DESIGN OF THE C & K-TYPE CONNECTOR OF THE 62 SERIES. THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS 0.030 INCHES. [ 特　徴 ]〔DISTINCTIVE FEATURES〕 1 2mm ピッチタイプの小型多極コネクタです。 2 ハウジングへのリヤホルダタブリセット化により、リヤホルダの誤挿入・未装着が防止され、 作業性も向上しました。 3 後方より押し込む二重係止機構により、端子抜けを確実に防止できます。 4 ハウジング側面からのランス解除方式により、抜き治具による F ターミナルバネ部の変形を 防止できます。また、F ハウジングは M ターミナル導入孔を全面ガイドとし、信頼性を向上 させました。 5 F ターミナルは 2 部品構造で信頼性の高い接触構造です。 1. 2mm TERMINAL PITCH, SMALL AND MULTI·POLE CONNECTOR. 2. PRE-SET REAR HOLDER AVOID WRONG INSERTION AND IMPROVE WORKABILITY. 3. DOUBLE LOCKING MECHANISM TO PREVENT TERMINAL PUSH-OUT. 4. UNIFICATION OF REAR HOLDER ASSURES COMPLETE TERMINAL INSERTION. 5. THE FEMALE TERMINAL IS MADE UP OF TWO PARTS AND UTILIZES GIVES HIGHLY RELIABLE CONTACT. 構造と名称　CONSTRUCTION F コネクタ　FEMALE CONNECTOR M コネクタ　MALE CONNECTOR Mハウジング MALE HOUSING リヤホルダ Mターミナル MALE TERMINAL REAR HOLDER Fハウジング FEMALE HOUSING Fターミナル FEMALE TERMINAL リヤホルダ REAR HOLDER 仕様　SPECIFICATIONS MATERIAL 材　　質 ハウジング HOUSING PBT M ターミナル 黄銅 (Sn メッキ ), 黄銅 (Au メッキ ) F ターミナル 本体 : 黄銅 (Sn メッキ ) バネ部 : 銅合金 (Sn メッキ ), 本体 : 黄銅 (Ni メッキ ) バネ部 : 銅合金（Au メッキ ), 接触部 (Au メッキ ) MALE TERMINAL FEMALE TERMINAL BRASS(TIN PLATING), BRASS(GOLD PLATING) BODY: BRASS(TIN PLATING) SPRING: COPPER ALLOY(TIN PLATING),BODY: BRASS (NICKEL PLATING) SPRING: COPPER ALLOY(GOLD PLATING) CONTACT(GOLD PLATING) ※許容電流（参考値） 3A ※CURRENT CAPACITY (REFERENCE) 低電圧低電流抵抗 RESISTANCE AT LOW VOLTAGE 絶　縁　抵　抗 INSULATION RESISTANCE 耐　　電　　圧 DIELECTRIC STRENGTH 10mΩ 以下（初期値） 10mΩ MAX. (INITIAL VALUE) DC500V　100MΩ 以上 DC500V　100MΩ MIN. AC500V（1 分間） AC500V (1 min.) ※許容電流：使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。 ※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC. 162 部品品番一覧　PART NUMBER CHART 部品名称 PART NAME ターミナル TERMINAL 部品名称 極　数 PART NAME POLES ハウジング HOUSING ジョイントコネクタ JOINT CONNECTOR M F 7114–1670–02 7114–1670–08 7114–1800–02 7116–1670–02 7116–1670–08 7116–1800–02 M F 3 3 3 3 6 6 8 12 12 16 20 20 24 6 6 12 12 12 7282–8630 7282–8631 7282–8631–30 7282–4125 7282–4127–40 7282–8665 7282–8600 7282–8604–40 7282–8648 7382–8661 7382–8662–40 7382–5015–30 7382–5016–60 7382–5017–90 7283–8630 7283–8630 7283–8630–30 7283–8632–80 7283–8660 7283–8664–80 7283–8280–80 7283–8625 7283–4127–40 7283–8665 7283–8600 7283–8601–40 7283–8648 7283–8660 7283–8662–40 7283–5015–30 7283–5016–60 7283–5017–90 F ―――― 7282–8663 ―――― ―――― 部品名称 極　数 PART NAME POLES M PCB コネクタ ( 水平タイプ ) 4 6 12 12 16 20 20 7382–8641 7382–8660 7382–8624 7382–4128–40 7382–8666 7382–8601–40 7382–8602 36 7382–8667 12 20 7382–4126 7382–8603 PCB CONNECTOR (HORIZONTAL TYPE) PCB コネクタ ( 垂直タイプ ) PCB CONNECTOR (VERTICAL TYPE) ―――― 7283–8660 7283–8625 7283–4127–40 7283–8665 7283–8601–40 7283–8600 7283–8665 7283–8600 7283–8625 7283–8600 163 91 A type ターミナル　TERMINAL 単位：mm　UNIT: mm M ターミナル F ターミナル MALE TERMINAL FEMALE TERMINAL 19.90 0.64 1.74 0.80 1.45 15.20 ■仕様　SPECIFICATIONS 部品名称 品　番 材　質 表面処理 PART NAME PART NUMBER MATERIAL TREATMENT 7114–1670–02 M ターミナル MALE TERMINAL 7114–1670–08 TIN PLATING 黄銅 BRASS 7114–1800–02 7116–1670–02 F ターミナル FEMALE TERMINAL 7116–1670–08 7116–1800–02 Sn メッキ 板厚（mm） MATERIAL THICKNESS Au メッキ 0.2 GOLD PLATING Sn メッキ TIN PLATING Sn メッキ 本体 : 黄銅 TIN PLATING バネ部 : 銅合金 GOLD PLATING BODY: BRASS SPRING: COPPER ALLOY Au メッキ 0.2 Sn メッキ TIN PLATING ●適用電線一覧　APPLICABLE WIRE CHART 部品名称 PART NAME M ターミナル 適用電線サイズ (m㎡ ) 電線品種 端子品番 WIRE SIZE (mm ) WIRE TYPE PART NUMBER (TERMINAL) 0.3 CAVS 0.5 CAVS 0.3 CAVS 0.5 CAVS 2 MALE TERMINAL F ターミナル FEMALE TERMINAL 164 7114–1670–02 7114–1670–08 7114–1670–02 7114–1670–08 7116–1670–02 7116–1670–08 7116–1670–02 7116–1670–08 ハウジング 材質：PBT　HOUSING MATERIAL: PBT 極数 POLES 単位：mm　UNIT: mm M ハウジング F ハウジング MALE HOUSING FEMALE HOUSING A03MW 3 A03FW 7.80 5.65 29.05 10.10 12.50 7282–8630 19.90 7283–8630 A03MW-P 3 A03FW 5.65 10.20 29.05 10.10 19.90 12.50 7282–8631 7283–8630 A03MW-P-B 3 A03FW-B 5.65 10.20 29.05 10.10 19.90 12.50 7282–8631–30 7283–8630–30 A03FBR 3 3.83 ――――――― 19.90 7.70 7283–8632–80 A06MW 6 A06FW 6.85 12.70 29.05 19.90 14.10 16.20 7283–8660 7282–8663 A06FBR 8.60 6 ――――――― 11.30 19.90 7283–8664–80 165 91 A type ハウジング 材質：PBT　HOUSING MATERIAL: PBT 極数 単位：mm　UNIT: mm M ハウジング POLES F ハウジング MALE HOUSING FEMALE HOUSING A08FBR 10.60 8 ――――――― 19.90 11.30 7283–8280–80 A12MW A12FW 11.30 13.00 12 29.05 18.60 21.70 7282–4125 19.90 7283–8625 A12MGY A12FGY 11.30 13.00 12 29.05 18.60 21.70 7282–4127–40 19.90 7283–4127–40 A16MW A16FW 11.30 13.00 16 29.05 22.60 25.70 7282–8665 19.90 7283–8665 A20MW 13.00 20 29.05 A20FW 11.30 28.20 31.30 19.90 7283–8600 7282–8600 A20MGY 13.00 20 29.05 31.30 7282–8604–40 166 A20FGY 11.30 28.20 19.90 7283–8601–40 ハウジング 材質：PBT　HOUSING MATERIAL: PBT 極数 単位：mm　UNIT: mm M ハウジング POLES F ハウジング MALE HOUSING FEMALE HOUSING A24MW 13.00 A24FW 11.30 24 29.05 35.30 7282–8648 32.20 19.90 7283–8648 167 91 A type JOINT ジョイントコネクタ　JOINT CONNECTOR 極数 単位：mm　UNIT: mm M ハウジング POLES F ハウジング MALE HOUSING FEMALE HOUSING （A06MW-J） 6.85 15.10 6 A06FW 14.10 17.30 19.90 16.60 7382–8661 7283–8660 （A06MGY-J） 15.10 6 A06FGY 6.85 19.90 17.30 14.10 16.60 7382–8662–40 7283–8662–40 （A12MB-J） A12FB 7.40 15.50 12 17.30 28.20 31.30 7382–5015–30 19.90 7283–5015–30 （A12MG-J） A12FG 7.40 15.50 12 28.20 17.30 31.30 7382–5016–60 19.90 7283–5016–60 （A12ML-J） 15.50 12 7.40 28.20 17.30 31.30 7382–5017–90 168 A12FL 19.90 7283–5017–90 PCBコネクタ 水平タイプ 材質 : PBT　PCB CONNECTOR (HORIZONTAL TYPE) MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING A04HW 10.00 4 ――――――― 17.55 12.20 7382–8641 A06HW A06FW 6.85 10.00 6 14.10 16.20 19.90 17.55 7382–8660 7283-8660 A12HW A12FW 13.00 11.30 12 21.70 18.60 19.90 20.55 7382–8624 7283-8625 A12HGY A12FW 11.30 13.00 12 18.60 20.55 19.90 21.70 7382–4128–40 7283-4127-40 A16HW A16FW 13.00 11.30 16 22.05 25.70 19.90 22.60 7283-8665 7382–8666 A20HGY-WP 13.00 A20FGY 11.30 20 31.30 28.20 19.90 22.05 7382–8601–40 7283-8601-40 169 91 PCB A type PCBコネクタ 水平タイプ 材質 : PBT　PCB CONNECTOR (HORIZONTAL TYPE) MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING A20HW-WP A20FW 11.30 13.00 20 31.30 22.05 28.20 7382–8602 19.90 7283–8600 A36HW 13.00 A16FW 11.30 22.60 36 　 58.00 19.90 7283–8665 20.55 A20FW 11.30 28.20 7382–8667 19.90 7283–8600 PCBコネクタ 垂直タイプ 材質 : PBT　PCB CONNECTOR (VERTICAL TYPE) MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING A12VW A12FW 13.00 11.30 12 17.05 21.70 18.60 7382–4126 19.90 7283–8625 A20VW 13.00 20 17.05 11.30 31.30 28.20 7382–8603 170 A20PW 7283–8600 19.90 171
