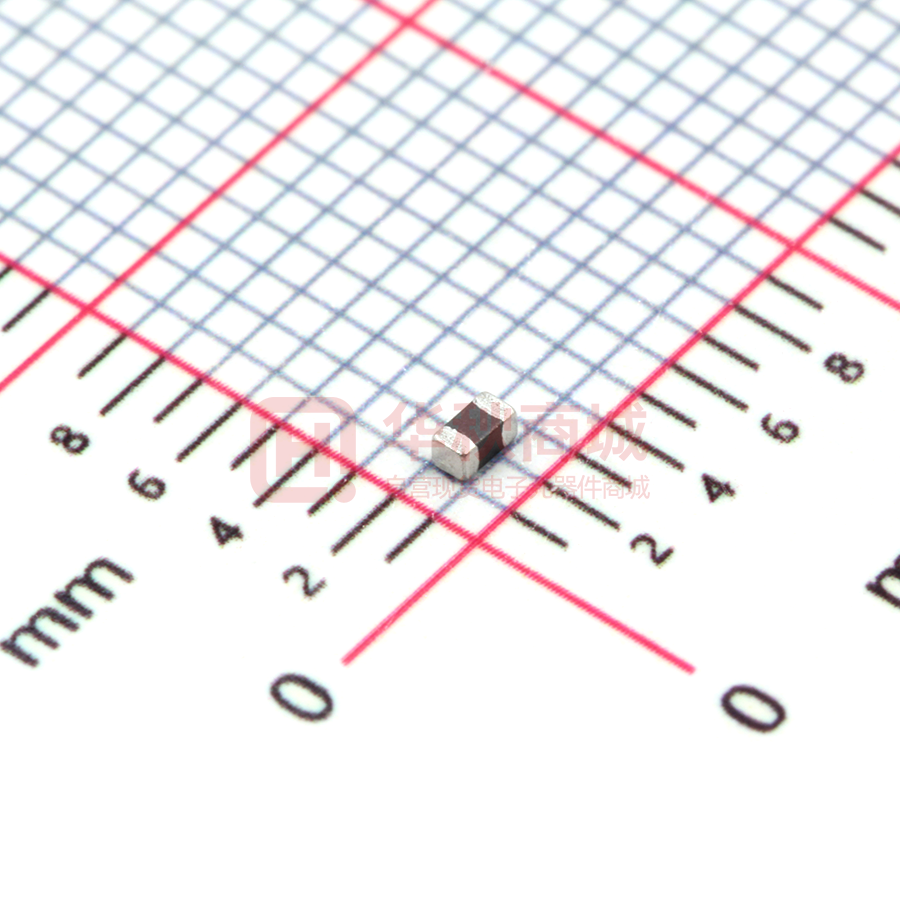

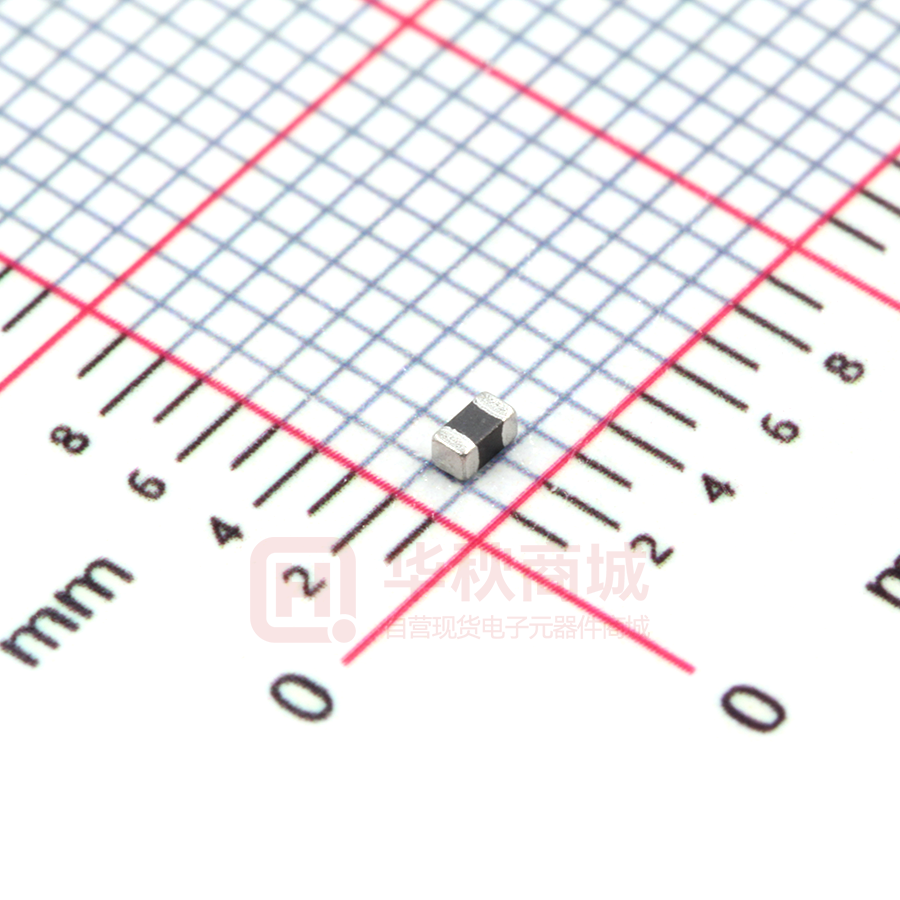

CBM160808U310T

承 认 书 APPROVAL SHEET 客 户 名 称: / Customer 叠层片式铁氧体超大电流磁珠 产 品 名 称: Multilayer Chip Ferrite Ultra-High Current Beads Part Name 产 品 规 格: CBM160808U Series Specification 版 本 号： 19.01 Version No. 日 期： 2019-4-19 DATE 制造 客户 Manufacturer Customer 拟制 审核 确认 检验 审核 批准 Draft by Checked by Approve by Check by Checked by Approval by 林晓华 徐雪枫 覃贤 履 历 表 Resume 版本 Version No. 修 改 明 细 Modify Details 日期 Date 18.01 首次发行 Initial issue 2018-5-21 19.01 5/13页电性能参数表增加CBM160808U260T规格型号，详见下划线部分。 2019-4-19 Page 1 of 13 序号 No 目 录 TABLE OF CONTENTS 1 外形尺寸与内部结构 Dimension & Inner-configuration 2 产品品名构成 Product Spec. Model 3 电性能参数表 Electrical Characteristics List 4 可靠性试验项目 Reliability Testing Items 5 产品包装 Packaging 6 推荐焊接条件 Recommend Soldering Conditions 7 清洗 Cleaning 8 存储要求 Storage Requirements 9 ODS（消耗臭氧层物质）的使用情况 Usage Of ODS 10 注意事项 Notes Page 2 of 13 1 外形尺寸与内部结构 Dimension & Inner-configuration： 外形尺寸图： 内部结构图： a.银层 Ag layer b.镀层 Ni/Sn plating c.内电极 Inner electrode d.瓷体 Body e.端电极 Terminal electrode f.瓷体 ferrite or ceramic 序号 No. 部位 Component 材料 Material 1 瓷体Body 铁氧体电感：镍铜锌体系Ni-Cu-Zn 2 内电极Inner electrode 纯银Ag 3 端电极 Terminal electrode 银层 Ag layer 银Ag Ni/Sn镀层Ni/Sn plating 镍层-锡层Ni-Sn 单位Unit：mm（inch） 型号 Size L W T a 160808 1.6±0.20（0.063±0.008） 0.8±0.20（0.031±0.008） 0.8±0.20（0.031±0.008） 0.3±0.2（0.01±0.008） Page 3 of 13 2 产品品名构成 Product Spec. Model CBM 160808 U 121 T 包装 Packaging：编带包装: Tape & Reel：T 阻值 Impedance：12×101=120Ω 材料代号 Material code：U 尺寸 Dimensions：(L×W×T ) ( 1.6×0.8×0.8mm) 产品类型 Product Typel： CBM：叠层片式铁氧体超大电流型磁珠 Multilayer Chip Ferrite Ultra-High Current 注：磁珠阻抗误差范围在型号规格中无显示， Note：The impedance Tolerance range of the Chip Bead is not mentioned in the model specifications. 000T 误差范围 Tolerance range：0-15Ω； 050T 误差范围 Tolerance range：0-15Ω； 070T 误差范围 Tolerance range：0-11Ω； 090T 误差范围 Tolerance range：5-13Ω； 110T 误差范围 Tolerance range：7-15Ω； 150T 误差范围 Tolerance range：9-21Ω； 190T 误差范围 Tolerance range：12-25Ω； 300T-102T 误差范围 Tolerance range ： 控制为±25% controlled by ±25%. Page 4 of 13 3 电性能参数表 Electrical Characteristics List 误差 范围 Tolerance 标称阻抗 Impedance （Ω） 直流电阻 RDC （Ω）max 测试频率 Test frequency (MHz) 测试电压 Test voltage （mV） 额定电流 Rated current (mA)max CBM160808U000T 0～15Ω 0 0.02 100 50 6000 CBM160808U050T 0～15Ω 5 0.02 100 50 6000 CBM160808U070T 0～11Ω 7 0.02 100 50 6000 CBM160808U090T 5～13Ω 9 0.02 100 50 6000 CBM160808U110T 7～15Ω 11 0.03 100 50 5000 CBM160808U150T 9～21Ω 15 0.03 100 50 5000 CBM160808U190T 12～25Ω 19 0.03 100 50 5000 CBM160808U260T ±25% 26 0.03 100 50 5000 CBM160808U300T ±25% 30 0.03 100 50 4000 CBM160808U500T ±25% 50 0.04 100 50 3000 CBM160808U600T ±25% 60 0.04 100 50 3000 CBM160808U700T ±25% 70 0.06 100 50 2500 CBM160808U800T ±25% 80 0.06 100 50 2500 CBM160808U101T ±25% 100 0.06 100 50 2500 CBM160808U121T ±25% 120 0.065 100 50 2000 CBM160808U151T ±25% 150 0.09 100 50 1500 CBM160808U181T ±25% 180 0.09 100 50 1500 CBM160808U221T ±25% 220 0.12 100 50 1500 CBM160808U301T ±25% 300 0.18 100 50 1500 CBM160808U501T ±25% 500 0.18 100 50 1200 CBM160808U601T ±25% 600 0.18 100 50 1200 CBM160808U801T ±25% 800 0.30 100 50 700 CBM160808U102T ±25% 1000 0.40 100 50 600 型号规格 Part NO. 客户料号 Customer P/N Page 5 of 13 4 可靠性试验项目 Reliability Testing Items 序 号 No. 项目 Items 要求 Requirements 试验方法及备注 Test Methods and Remarks 工作温度范围 1 Operating Temperature -40℃～+85℃ Range 预热温度:120℃ ~ 150℃ 预热时间: 60s 焊料：（96.5%Sn/3.0%Ag/0.5%Cu）焊锡 焊锡温度: 245℃±5℃ 浸锡深度:10mm 2 可焊性 Solder ability 至少 95%端电极表面被焊锡覆盖。 浸锡时间 : 5±1s At least 95% of terminal electrode 浸绩到助焊剂约:3 ~ 5 s should be covered with solder Preheating temperature:120℃ to 150℃ Preheating time: 60s Solder 96.5%Sn/3.0%Ag/0.5%Cu of the Sn solder. Solder temperature: 245±5℃ Immersion tin depth:10mm Duration : 5±1s Dip performance to a flux of about:3 ~ 5 s 预热温度: 120℃~150℃ 至少 95%的焊锡覆盖在端电极表面，无 预热时间: 60s 可见机械损伤。 焊料：（96.5%Sn/3.0%Ag/0.5%Cu）焊锡 阻抗变化率小于±30%。 浸锡温度: 260℃±5℃ At least 95% of terminal electrode 浸锡深度:10mm should be covered with solder. 浸锡时间 : 10±1s No mechanical damage. 浸绩到助焊剂约:3 ~ 5 s Resistance Inductance ： Preheating temperature: 120℃ to 150℃ to Soldering Impedance change: within ±30% Preheating time: 60s 耐焊接热 3 Solder 96.5%Sn/3.0%Ag/0.5%Cu of the Sn solder. Solder temperature: 260℃±5℃ Immersion tin depth:10mm Duration : 10±1s Dip performance to a flux of about:3 ~ 5 s Page 6 of 13 序号 No. 项目 Items 要求 Requirements 试验方法及备注 Test Methods and Remarks 施加力：1608 系列为 5N。 保持时间：10±1S Applied force: 5N force for 1608 series. 4 端电极强度 端电极与磁体不应受损，无可见机械损 Adhesion of 伤。 electrode Keep time ：10±1S The termination and body should be no damage. 无可见机械损伤， 5 耐低温 阻抗变化率小于±30%。 Low No mechanical damage. 测试温度:-40±2℃ +24 测试时间:1000 －0 h Impedance change: within ±30% Temperature:-40±2℃ temperature resistance +24 － Testing time:1000 0 h 测试基板:玻璃环氧树脂基板 加压速度为 0.5mm/s,弯度:2mm,保持时间≥30s Testing board: glass epoxy-resin substrate 抗弯强度 6 Bending strength 无可见机械损伤， For 0.5mm/s compression speed, curvature: 阻抗变化率小于±30%。 2mm, hold time 30 s No mechanical damage. Impedance change: within ±30% 无可见机械损伤， 7 跌落 Drop 从高度为 1 米的空中自由落到混凝土地板重复 阻抗变化率小于±30%。 10 次。 No mechanical damage. Impedance change: within ±30% Page 7 of 13 Drop 10 times on a concrete floor from a high of 1m. 序号 No. 项目 Items 要求 Requirements 试验方法及备注 Test Methods and Remarks 振幅:1.5mm 振动 8 Vibration 无可见机械损伤， 测试时间:沿三个垂直方向各做 2 小时 阻抗变化率小于±30%。 频率范围:10Hz～55Hz～10Hz （1 分钟） No mechanical damage. Amplitude modulation: 1.5mm Impedance change: within ±30% Test time: A period of 2h in each of 3 mutually perpendicular directions. Frequency range: 10Hz to 55Hz to 10Hz for 1min. +24 无可见机械损伤， 测试时间:1000 －0 h High 阻抗变化率小于±30%。 测试温度:85±2℃ temperature No mechanical damage. 耐高温 9 resistance +24 Impedance change: within ±30% Testing time: 1000 －0 h Temperature: 85±2℃ 湿度:90%～95% RH，温度:60℃±2℃ 恒定湿热 10 无可见机械损伤， Static 阻抗变化率小于±30%。 Humidity No mechanical damage. +24 － 测试时间:1000 0 h Impedance change: within ±30% Humidity: 90% to 95% RH Temperature: 60℃±2℃ +24 － Testing time: 1000 0 h 施加电流：额定电流 高温负载 11 无可见机械损伤， High 阻抗变化率小于±30%。 temperature No mechanical damage. load +24 测试时间:1000 －0 h 测试温度:85℃±2℃ Impedance change: within ±30% impose current: at room +24 Testing time: 1000 －0 h Temperature: 85±2℃ Page 8 of 13 序 号 No. 项目 Items 要求 Requirements 试验方法及备注 Test Methods and Remarks 温度：-40℃，30±3 分钟 +85℃，30±3 分钟 无可见机械损伤， 循环次数：32 阻抗变化率小于±30%。 温度循环 12 Thermal Shock Temperature: -40℃ for 30±3min No mechanical damage. +85℃ for 30±3min Impedance change: within ±30% Number of cycles: 32 注：以上要求测试电性能的项目，应试验后在标准条件下放置 24 小时后测试。 Note: When there are questions concerning, measurement shall be made after 24± 2hrs of recovery under the standard condition. 5 产品包装 Packaging 1）编带图 Taping drawings 2）卷盘尺寸 Reel dimensions (Unit: mm) 型号 Size A B C N G CF-8 178±2.0 22.0±2.0 12.5±1.5 57±2.0 8 Page 9 of 13 3）导带及空格部分 Leader and blank portion 4）编带尺寸 Taping dimensions (Unit: mm) 纸带 Paper tape Part NO. A0 B0 W F E P1 P2 P0 D0 T 160808 1.10±0.2 1.90±0.2 8.0±0.2 3.5±0.1 1.75±0.2 4.0±0.2 2.0±0.1 4.0±0.2 1.55±0.1 0.95±0.1 5）剥离力检验 Peeling off force ① 盖带的剥离力：沿面胶移动方向拉时要求剥离力为 0.1N～0.7N。 Peeling force should be 0.1~0.7N pulling in the direction of arrow. ② 剥离速度：300mm/min Speed of peeling off: 300mm/min. ③ 在纸带剥落时，面胶不能有破损，不能粘纸带。 The cover bond should not be damaged and bond the tape when it peeled off. Page 10 of 13 6）包装数量（单位：粒）Packaging number (Unit: Pcs ) 类型 SIZE 160808 每卷数量 REEL 4000 每盒数量 BOX 40000 每箱数量 CASE 240000 7) 标签粘贴位置 Label stick station 卷盘标签 Reel label 纸盒标签 Carton label 纸盒标签 Carton label 外箱标签 Outer box label 6 推荐焊接条件 Recommend Soldering Conditions 1） 焊接条件 Soldering Conditions 产品适用于回流焊 Products can be applied to reflow soldering. ① 焊接要求 Soldering conditions z 预热时，产品表温与焊料温度的温差最大不允许超出 150℃，焊接完冷却时，产品表温与溶剂温度 之间的温差最大不超过 100℃。预热不足有可能引发产品表面裂纹，从而导致产品品质下降。 Pre-heating should be in such a way that the temperature difference between solder and ferrite surface is limited to 150℃ max. Also cooling into solvent after soldering should be in such way that the temperature difference is limited to 100℃ max. Un-enough pre-heating may cause cracks on the ferrite, resulting in the deterioration of product quality. z 产品要在以下画出的曲线允许的范围内进行焊接。其它焊接条件可能引起产品电极的腐蚀。当焊接 重复时，允许的时间为第一次做的累计时间。 Products should be soldered within the following allowable range indicated by the slanted line. The excessive soldering conditions may cause the corrosion of the electrode. When soldering is repeated, allowable time is the accumulated time. 2） 回流焊曲线 Reflow soldering profile Page 11 of 13 3）手工焊接 Iron soldering 烙铁温度：350℃ （Max） 功率：最大为 30W 烙铁停留时间：
