HS025防水コネクタ
HS025 SEALED CONNECTOR
HS025防水コネクタとは、Mターミナルタブ幅0.64mmの小型防水コネクタです。
HS025 SEALED CONNECTOR IS SMALL SIZED SEALED CONNECTOR AND THE BLADE WIDTH OF THE MALE
TERMINAL FOR THIS CONNECTOR IS 0.64mm.
[特 徴]
1 ハウジング同士のガタツキを防止して耐振動性を向上させています。
2 フロントホルダプリセットタイプにより作業性を向上させました。
〔DISTINCTIVE FEATURES〕
1. STABLE HOUSING STRUCTURE ENABLES BETTER VIBRATION RESISTANCE.
2. FRONT HOLDER PRESET TYPE ENSURES BETTER OPERATION.
213
HS
025
構造と名称 CONSTRUCTION
M コネクタ MALE CONNECTOR
F コネクタ FEMALE CONNECTOR
Fフロントホルダ
FEMALE FRONT HOLDER
Mフロントホルダ
MALE FRONT HOLDER
Fハウジング
FEMALE HOUSING
Mハウジング
MALE HOUSING
防水栓
WIRE SEAL
防水栓
WIRE SEAL
Fターミナル
FEMALE TERMINAL
Mターミナル
MALE TERMINAL
パッキン
INTERFACIAL SEAL
仕様 SPECIFICATIONS
MATERIAL
材 質
ハウジング
PBT
HOUSING
M ターミナル
黄銅 (Sn メッキ )
F ターミナル
銅合金 (Sn メッキ )
MALE TERMINAL
BRASS(TIN PLATING)
FEMALE TERMINAL
COPPER ALLOY(TIN PLATING)
※許容電流(参考値)
3A
※CURRENT CAPACITY (REFERENCE)
5mΩ 以下(初期値)
低電圧低電流抵抗
RESISTANCE AT LOW VOLTAGE
5mΩ MAX. (INITIAL VALUE)
DC500V 100MΩ 以上
絶 縁 抵 抗
INSULATION RESISTANCE
DC500V 100MΩ MIN.
AC1000V(1 分間)
耐 電 圧
DIELECTRIC STRENGTH
AC1000V (1 min.)
※許容電流:使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.
部品品番一覧 PART NUMBER CHART
部品名称
PART NAME
ターミナル
TERMINAL
M
F
7114–4415–02
7114–4416–02
7114–4417–02
7116–4415–02
7116–4416–02
7116–4417–02
M・F 共通
部品名称
PART NAME
COMMON FOR MALE AND FEMALE
7158–3165–90
7158–3166–60
7158–3167–80
7158–3168–80
7158–3169–40
防水栓
WIRE SEAL
部品名称
極 数
PART NAME
POLES
M
F
2
3
4
6
8
12
7282–2090
7282–2147
7282–2763
7282–2764
7282–2148
7282–4038
7283–2090
7283–2147
7283–2763
7283–2764
7283–2148
7283–4038
ハウジング
HOUSING
214
SEALED
ターミナル TERMINAL
単位:mm UNIT: mm
M ターミナル
F ターミナル
MALE TERMINAL
FEMALE TERMINAL
1.40
7.50
6.50
7.50
2.00
0.64
0.64
13.00
■仕様 SPECIFICATIONS
部品名称
品 番
材 質
表面処理
PART NAME
PART NUMBER
MATERIAL
TREATMENT
7114–4415–02
7114–4416–02
7114–4417–02
7116–4415–02
7116–4416–02
7116–4417–02
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
黄 銅
BRASS
Sn メッキ
0.2
Sn メッキ
0.2
TIN PLATING
銅合金
COPPER ALLOY
板厚(mm)
MATERIAL THICKNESS
TIN PLATING
防水栓 WIRE SEAL
単位:mm UNIT: mm
7158–3165–90
2.90
6.60
■仕様 SPECIFICATIONS
部品名称
品 番
材 質
色相
備考
PART NAME
PART NUMBER
MATERIAL
COLOR
NOTE
7158–3165–90
シリコンゴム
青
SILICONE
BLUE
7158–3166–60
シリコンゴム
緑
SILICONE
GREEN
7158–3167–80
シリコンゴム
茶
SILICONE
BROWN
7158–3168–80
シリコンゴム
濃茶
SILICONE
DARK BROWN
7158–3169–40
シリコンゴム
灰
空栓
SILICONE
GRAY
CAVITY PLUG
端子品番
防水栓品番
防水栓
WIRE SEAL
●適用電線一覧 APPLICABLE WIRE CHART
部品名称
PART NAME
適用電線サイズ (m㎡ )
WIRE SIZE (mm )
2
0.3
M ターミナル
MALE TERMINAL
0.5
0.85
0.3
F ターミナル
FEMALE TERMINAL
0.5
0.85
電線品種
WIRE TYPE
CAVS
CAVUS
CAVS
CAVUS
CAVS
CAVUS
CAVS
CAVUS
CAVS
CAVUS
CAVS
CAVUS
PART NUMBER (TERMINAL) PART NUMBER (WIRE SEAL)
7114–4415–02
7114–4416–02
7114–4417–02
7116–4415–02
7116–4416–02
7116–4417–02
7158–3166–60
7158–3165–90
7158–3167–80
7158–3165–90
7158–3168–80
7158–3167–80
7158–3166–60
7158–3165–90
7158–3167–80
7158–3165–90
7158–3168–80
7158–3167–80
215
HS
025
SEALED
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
単位:mm UNIT: mm
M ハウジング
POLES
F ハウジング
MALE HOUSING
FEMALE HOUSING
34.10
15.50
17.00
2
23.75
15.00
16.30
7282–2090
7283–2090
11.50
3
34.10
17.50
20.90
19.30
7282–2147
23.75
7283–2147
18.50
20.00
4
34.10
15.00
23.75
16.80
7282–2763
7283–2763
34.10
18.50
20.00
6
17.50
19.30
7283–2764
7282–2764
14.50
8
34.10
23.75
20.50
23.90
22.30
23.75
7283–2148
7282–2148
34.10
18.50
20.40
12
26.50
7282–4038
216
28.30
23.75
7283–4038

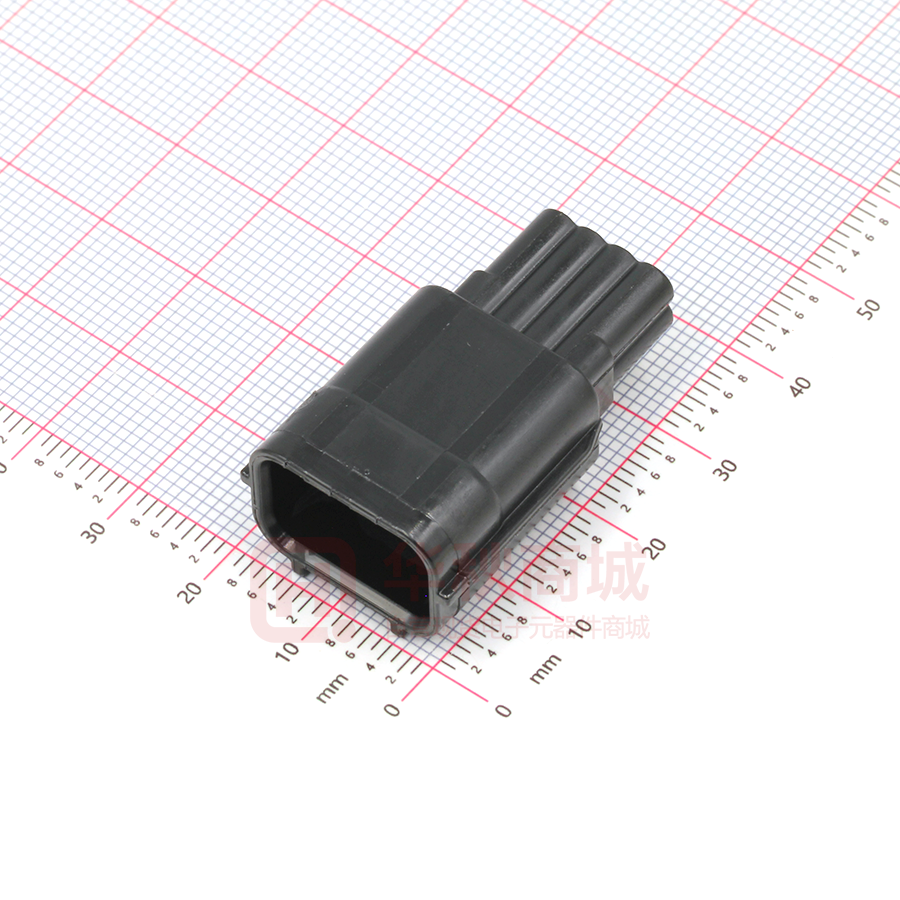

很抱歉,暂时无法提供与“7282-2148-30”相匹配的价格&库存,您可以联系我们找货
