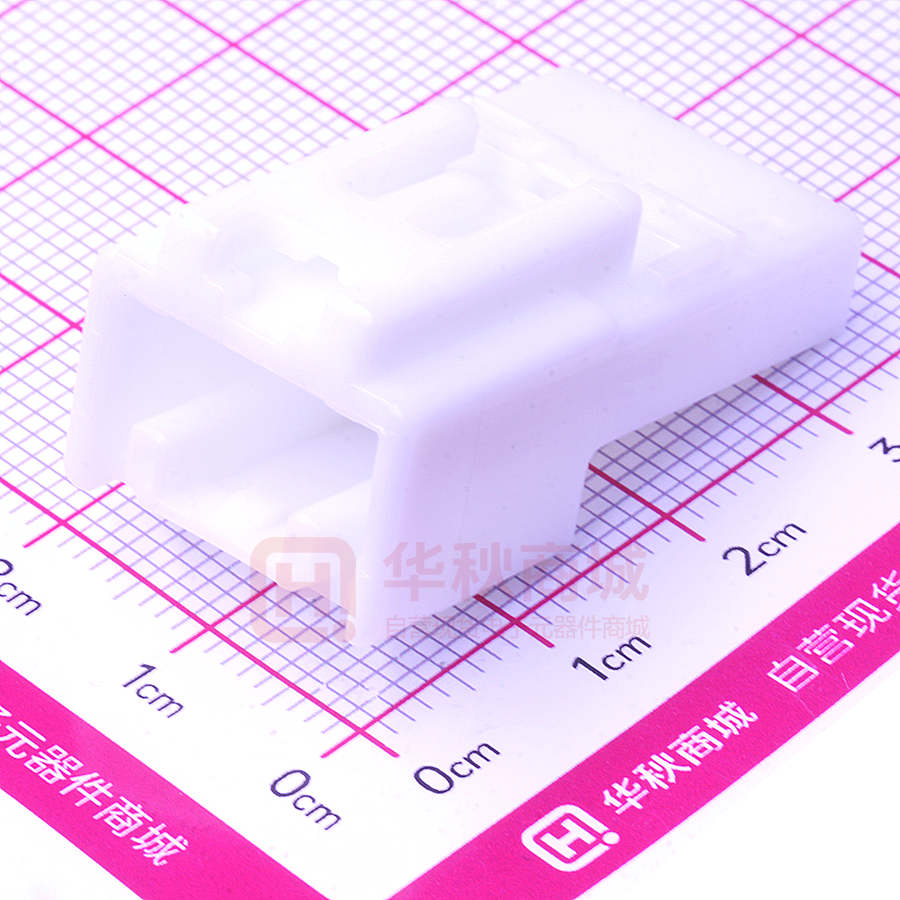

3 1.0Ⅲ （040Ⅲ）コネクタ 1.0Ⅲ (040Ⅲ) CONNECTOR 1.0Ⅲ （040Ⅲ）コネクタとは、M ターミナルタブ幅が、1.0mm の小型コネクタです。 040ⅢCONNECTOR: THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS 0.040 INCHES AND SMALL SIZE CONNECTOR. ［特 徴］ １ ハウジング本体に組込まれたスペーサをセットする事により二重係止化を図り、端子抜けを防止します。 ２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。 ３ ロック保護部により、ロック折れを防止します。 〔DISTINCTIVE FEATURES〕 1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK) 2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION. 3. LOCK PROTECTOR PREVENT BROKEN LOCK. 19 1.0 Ⅲ （040 Ⅲ） 構造と名称　CONSTRUCTION M コネクタ　MALE CONNECTOR F コネクタ　FEMALE CONNECTOR Mハウジング MALE HOUSING Fハウジング FEMALE HOUSING Mターミナル MALE TERMINAL Fターミナル FEMALE TERMINAL Fスペーサ FEMALE SPACER Mスペーサ MALE SPACER 仕様　SPECIFICATIONS MATERIAL 材　　質 ハウジング PBT HOUSING M ターミナル 黄銅（Sn メッキ），黄銅（Au メッキ） F ターミナル 銅合金（Sn メッキ），銅合金（Au メッキ） MALE TERMINAL BRASS(TIN PLATING), BRASS(GOLD PLATING) FEMALE TERMINAL COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING) ※許容電流（参考値） 3A ※CURRENT CAPACITY (REFERENCE) 5mΩ 以下（初期値） 低電圧低電流抵抗 RESISTANCE AT LOW VOLTAGE 5mΩ MAX. (INITIAL VALUE) DC500V 100MΩ 以上 絶　縁　抵　抗 INSULATION RESISTANCE DC500V　100MΩ MIN. AC1000V（1 分間） 耐　　電　　圧 DIELECTRIC STRENGTH AC1000V (1 min.) ※許容電流：使用極数・使用電線サイズ・通電時間及び使用温度等により数値は異なります。 ※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC. 部品品番一覧　PART NUMBER CHART 部品名称 PART NAME M F ターミナル 7114–4231–02 7116–4231–02 TERMINAL 7114–4231–08 7116–4231–08 圧接ターミナル 7114–4301–02 7116–4300–02 CRIMPING TERMINAL 部品名称 極　数 PART NAME POLES M 2 2 5 10 14 18 22 7282–5845 7282–5846 7282–5830 7282–5831 7282–5832 7282–5833 7282–5834 ハウジング （圧接タイプ） 2 7282–5846 HOUSING (INSULATION DISPLACEMENT TYPE) 5 7282–5830 ハウジング （圧着タイプ） HOUSING (CRIMPING TYPE) 20 F 7283–5845 7283–5845 7283–5830 7283–5831 7283–5832 7283–5833 7283–5834 7183–5850 7283–5850 7183–5851 7283–5851 ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL 部品名称 極　数 PART NAME POLES ハウジング （圧接タイプ） M 6 7182–5861–90 ターミナル付 7282–5861–90 WITH TERMINAL （7158–7350–90） 10 7182–5852 ターミナル付 7282–5852 （7158–7353×2） WITH TERMINAL 14 7282–5832 HOUSING (INSULATION DISPLACEMENT TYPE) 18 22 PCB コネクタ ( 水平タイプ ) PCB CONNECTOR (HORIZONTAL TYPE) 7282–5833 7182–5858 ターミナル付 7282–5858 （7158–7354×2） WITH TERMINAL 5 6 14 14 18 22 7382–5841 7382–5862 7382–5842 7382–5868 7382–5864 7382–6100 40 7382–8135 54 7382–8136 F ――――― UPPER LOWER UPPER LOWER UPPER LOWER UPPER LOWER 7183–5852 7283–5852 7183–5853 7283–5853 7183–5854 7283–5854 7183–5855 7283–5855 7183–5856 7283–5856 7183–5857 7283–5857 7183–5858 7283–5858 7183–5859 7283–5859 7283–5830 7283–5862 7283–5832 7283–5832 7283–5833 7283–5834 7283–5833 7283–5834 7283–5832 7283–5833 7283–5834 ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ターミナル付 WITH TERMINAL ※圧着タイプ・圧接タイプは、極数による互換性があります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（　）は、カバー品番 ※ CRIMPING VERSION AND INSULATION DISPLACEMENT VERSION ARE COMPATIBLE BY POLES.　　　　　　　　　　　　　　　　　　 COVER PART NUMBER IN PARENTHESIS. 21 1.0 Ⅲ （040 Ⅲ） ターミナル　TERMINAL 単位：mm　UNIT: mm M ターミナル F ターミナル MALE TERMINAL 15.90 FEMALE TERMINAL 0.64 2.55 1.00 1.85 23.80 F ターミナル（圧接タイプ） MALE TERMINAL (INSULATION DISPLACEMENT TYPE) FEMALE TERMINAL (INSULATION DISPLACEMENT TYPE) 19.00 1.80 M ターミナル（圧接タイプ） 0.64 2.55 1.00 26.00 ■仕様　SPECIFICATIONS 部品名称 品　番 材　質 表面処理 PART NAME PART NUMBER MATERIAL TREATMENT M ターミナル MALE TERMINAL M ターミナル ( 圧接タイプ ) MALE TERMINAL (INSULATION DISPLACEMENT TYPE) F ターミナル FEMALE TERMINAL F ターミナル ( 圧接タイプ ) FEMALE TERMINAL (INSULATION DISPLACEMENT TYPE) Sn メッキ 7114–4231–02 7114–4231–08 TIN PLATING 黄　銅 BRASS 0.32 Au メッキ GOLD PLATING Sn メッキ 7114–4301–02 TIN PLATING 7116–4231–02 TIN PLATING 7116–4231–08 板厚（mm） MATERIAL THICKNESS 0.25 Sn メッキ 銅合金 COPPER ALLOY Au メッキ 0.25 GOLD PLATING Sn メッキ 7116–4300–02 TIN PLATING ●適用電線一覧　APPLICABLE WIRE CHART 部品名称 PART NAME M ターミナル MALE TERMINAL M ターミナル ( 圧接タイプ ) MALE TERMINAL (INSULATION DISPLACEMENT TYPE) F ターミナル FEMALE TERMINAL F ターミナル ( 圧接タイプ ) FEMALE TERMINAL (INSULATION DISPLACEMENT TYPE) 22 適用電線サイズ (m㎡ ) WIRE SIZE (mm ) 2 電線品種 品　番 WIRE TYPE PART NUMBER (TERMINAL) 0.3 CAVS 0.5 CAVS 0.3 0.5 CAVUS 0.3 CAVS 0.5 CAVS 0.3 0.5 CAVUS 7114–4231–02 7114–4231–08 7114–4231–02 7114–4231–08 7114–4301–02 7114–4301–02 7116–4231–02 7116–4231–08 7116–4231–02 7116–4231–08 7116–4300–02 7116–4300–02 圧着タイプハウジング 材質：PBT　CRIMPING TYPE HOUSING MATERIAL: PBT 極数 単位：mm　UNIT: mm M ハウジング POLES F ハウジング MALE HOUSING FEMALE HOUSING ２ 10.25 5.45 33.80 11.25 19.00 7.45 7282–5845 7283–5845 ２ 10.45 5.45 33.80 19.00 7.45 11.25 7282–5846 7283–5845 ５ 12.35 5.45 33.80 18.75 19.00 14.95 7282–5830 7283–5830 16.95 10 36.80 18.75 10.05 19.00 14.95 7282–5831 7283–5831 16.95 10.05 14 36.80 19.95 23.75 7282–5832 19.00 7283–5832 16.95 10.05 18 36.80 28.75 7282–5833 24.95 19.00 7283–5833 23 1.0 Ⅲ （040 Ⅲ） 圧着タイプハウジング 材質：PBT　CRIMPING TYPE HOUSING MATERIAL: PBT 極数 単位：mm　UNIT: mm M ハウジング POLES F ハウジング MALE HOUSING FEMALE HOUSING 16.95 10.05 22 36.80 33.75 7282–5834 24 29.95 7283–5834 19.00 1.0 Ⅲ （040 Ⅲ） 圧接タイプ INSULATION DISPLACEMENT TYPE 圧接タイプハウジング 材質：PBT　INSULATION DISPLACEMENT TYPE HOUSING MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING ターミナル付 WITH TERMINAL ２ 5.45 10.45 21.50 33.80 11.25 7.45 ※ 7282–5846 7283–5850[7183–5850] ターミナル付 WITH TERMINAL ５ 12.35 33.80 5.45 21.50 18.75 14.95 ※ 7282–5830 7283–5851[7183–5851] ６ 12.35 21.25 19.40 33.80 ――――――― 21.25 7158–7350–90　7282–5861–90 　　　　　　　　[7182–5861–90] ターミナル付 WITH TERMINAL UPPER 5.45 16.95 21.50 14.95 36.80 7283–5852[7183–5852] 18.75 10 LOWER ターミナル付 WITH TERMINAL 4.60 18.75 13.75 21.50 7158–7353　7282–5852 　　　　　　[7182–5852] ※は、圧着タイプです。 PART NUMBER OF ※ IS CRIMPING TYPE HOUSING. 　 　 14.95 7283–5853[7183–5853] [　] は、ターミナル無ハウジング品番 HOUSING PART NUMBER WITHOUT TERMINAL IS IN PARENTHESIS. 25 1.0 Ⅲ （040 Ⅲ） 圧接タイプ INSULATION DISPLACEMENT TYPE 圧接タイプハウジング 材質：PBT　INSULATION DISPLACEMENT TYPE HOUSING MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING ターミナル付 WITH TERMINAL UPPER 5.45 19.95 21.50 7283–6402[7183–6402] 14 LOWER ターミナル付 WITH TERMINAL 16.95 4.60 36.80 21.50 23.75 19.95 7283–6403[7183–6403] ※ 7282–5832 UPPER ターミナル付 WITH TERMINAL 5.45 24.95 21.50 7283–6404[7183–6404] 18 LOWER ターミナル付 WITH TERMINAL 16.95 4.60 36.80 28.75 21.50 24.95 ※ 7282–5833 7283–6405[7183–6405] UPPER ターミナル付 WITH TERMINAL 5.45 16.95 29.95 21.50 7283–6406[7183–6406] 22 36.80 33.75 LOWER ターミナル付 WITH TERMINAL 4.60 33.75 13.75 29.95 7158–7354 × 2　7282–5858 　　　　　　　　[7182–5858] ※は、圧着タイプです。 PART NUMBER OF ※ IS CRIMPING TYPE HOUSING. 26 　 　 21.50 7283–6407[7183–6407] [　] は、ターミナル無ハウジング品番 HOUSING PART NUMBER WITHOUT TERMINAL IS IN PARENTHESIS. 1.0 Ⅲ （040 Ⅲ） PCB PCBコネクタ 水平タイプ 材質：PBT　PCB CONNECTOR (HORIZONTAL TYPE) MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING ５ 12.35 5.45 22.40 18.75 19.00 14.95 7382–5841 7283–5830 ６ 16.95 10.05 26.02 13.75 7382–5862 16.95 14 28.70 7283–5862 10.05 23.75 23.75 7382–5842 16.95 14 29.02 19.00 9.95 7283–5832 10.05 23.75 23.75 7382–5868 16.95 19.00 19.00 7283–5832 10.05 18 29.02 28.75 24.95 7283–5833 7382–5864 16.95 19.00 10.05 22 29.02 33.75 7382–6100 29.95 19.00 7283–5834 27 1.0 Ⅲ （040 Ⅲ） PCB PCBコネクタ 水平タイプ 材質：PBT　PCB CONNECTOR (HORIZONTAL TYPE) MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING 16.95 10.05 24.95 19.00 60.95 40 7283–5833 28.70 10.05 29.95 19.00 7283–5834 7382–8135 16.95 10.05 23.75 160.95 19.00 7283–5832 28.70 10.05 54 24.95 19.00 7283–5833 10.05 29.95 7382–8136 28 7283–5834 19.00 9 1.0Ⅲ （040Ⅲ） 防水コネクタ 1.0Ⅲ (040Ⅲ) SEALED CONNECTOR 1.0Ⅲ （040Ⅲ）防水コネクタとは、Mターミナルタブ幅が、1.0mmの小型防水コネクタです。 040ⅢSEALED CONNECTOR: THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS 0.040 INCHES AND SMALL SIZE SEALED CONNECTOR. ［特 徴］ １ ハウジング本体に組込まれたスペーサをセットする事により二重係止化を図り、端子抜けを防止します。 ２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。 〔DISTINCTIVE FEATURES〕 1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK) 2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION. 65 1.0 Ⅲ （040 Ⅲ） 構造と名称　CONSTRUCTION M コネクタ　MALE CONNECTOR F コネクタ　FEMALE CONNECTOR Fスペーサ FEMALE SPACER 相手側機器 Fハウジング FEMALE HOUSING DEVICE ゴム栓 WIRE SEAL パッキン INTERFACIAL SEAL Fターミナル FEMALE TERMINAL 仕様　SPECIFICATIONS MATERIAL 材　　質 ハウジング HPA HOUSING M ターミナル ――――― F ターミナル 銅合金 (Sn メッキ ), 銅合金 (Au メッキ ) MALE TERMINAL FEMALE TERMINAL COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING) ※許容電流（参考値） 3A ※CURRENT CAPACITY (REFERENCE) 5mΩ 以下（初期値） 低電圧低電流抵抗 RESISTANCE AT LOW VOLTAGE 5mΩ MAX. (INITIAL VALUE) DC500V　100MΩ 以上 絶　縁　抵　抗 INSULATION RESISTANCE DC500V　100MΩ MIN. AC1000V（1 分間） 耐　　電　　圧 DIELECTRIC STRENGTH AC1000V (1 min.) ※許容電流：使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。 ※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC. 部品品番一覧　PART NUMBER CHART 部品名称 PART NAME ターミナル TERMINAL M F ――――― ――――― 7116–4220–02 7116–4220–08 M・F 共通 部品名称 PART NAME COMMON FOR MALE AND FEMALE 7158–3070–80 7158–3075–10（空栓　CAVITY PLUG） 防水栓 WIRE SEAL 部品名称 極　数 PART NAME POLES M F ハウジング 5 ――――― 7283–5529 HOUSING 66 SEALED ターミナル　TERMINAL 単位：mm　UNIT: mm M ターミナル F ターミナル FEMALE TERMINAL 16.05 2.50 1.80 MALE TERMINAL ■仕様　SPECIFICATIONS 部品名称 品　番 材　質 表面処理 PART NAME PART NUMBER MATERIAL TREATMENT 銅合金 TIN PLATING COPPER ALLOY Au メッキ 7116–4220–02 F ターミナル FEMALE TERMINAL 7116–4220–08 板厚（mm） MATERIAL THICKNESS Sn メッキ 0.25 GOLD PLATING 防水栓　WIRE SEAL 単位：mm　UNIT: mm 3.90 8.10 ■仕様　SPECIFICATIONS 部品名称 品　番 材　質 色相 備考 PART NAME PART NUMBER MATERIAL COLOR NOTE シリコンゴム SILICON BROWN 防水栓 WIRE SEAL 7158–3070–80 7158–3075–10 茶 濃灰 空栓 DARK GRAY CAVITY PLUG ●適用電線一覧 ( ターミナル・防水栓 )　APPLICABLE WIRE CHART (TERMINAL, WIRE SEAL) 部品名称 PART NAME F ターミナル FEMALE TERMINAL 適用電線サイズ (m㎡ ) 電線品種 WIRE SIZE (mm ) WIRE TYPE 0.3 CAVS 0.5 CAVS 2 端子品番 防水栓品番 PART NUMBER (TERMINAL) PART NUMBER (WIRE SEAL) 7116–4220–02 7116–4220–08 7116–4220–02 7116–4220–08 7158–3070–80 7158–3070–80 67 1.0 Ⅲ （040 Ⅲ） SEALED ハウジング 材質：PBT　HOUSING MATERIAL: PBT 極数 POLES 単位：mm　UNIT: mm M ハウジング F ハウジング MALE HOUSING FEMALE HOUSING 20.00 5 26.50 ――――――― 30.30 7283–5529 68
