21
1.5コネクタ
1.5 CONNECTOR
1.5コネクタとは、Mターミナルタブ幅が1.5mmの小型コネクタです。
1.5 CONNECTOR IS SMALL SIZED CONNECTOR AND THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS
CONNECTOR IS 1.5mm.
[特 徴]
1 ランス係止のみの二重係止レスコネクタ。
2 慣性ロック方式により、コネクタの中途かん合を防止します。
〔DISTINCTIVE FEATURES〕
1. DOUBLE TERMINAL LOCKING SYSTEM LESS CONNECTOR, ADOPTING LANCE LOCKING SYSTEM.
2. STABLE/SECURE MATING ACTION BETWEEN MALE AND FEMALE TERMINAL.
225
1.5
構造と名称 CONSTRUCTION
M コネクタ MALE CONNECTOR
F コネクタ FEMALE CONNECTOR
Fターミナル
FEMALE TERMINAL
Fハウジング
FEMALE HOUSING
Mハウジング
MALE HOUSING
Mターミナル
MALE TERMINAL
仕様 SPECIFICATIONS
MATERIAL
材 質
ハウジング
PBT
HOUSING
M ターミナル
銅合金(Sn メッキ),銅合金(Au メッキ)
F ターミナル
銅合金(Sn メッキ),銅合金(Au メッキ)
MALE TERMINAL
COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING)
FEMALE TERMINAL
COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING)
※許容電流(参考値)
10A
※CURRENT CAPACITY (REFERENCE)
10mΩ 以下(初期値)
低電圧低電流抵抗
RESISTANCE AT LOW VOLTAGE
10mΩ MAX. (INITIAL VALUE)
DC500V 100MΩ 以上
絶 縁 抵 抗
INSULATION RESISTANCE
DC500V 100MΩ MIN.
AC1000V(1 分間)
耐 電 圧
DIELECTRIC STRENGTH
AC1000V (1 min.)
※許容電流:使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.
部品品番一覧 PART NUMBER CHART
部品名称
PART NAME
ターミナル
TERMINAL
部品名称
極 数
PART NAME
POLES
ハウジング
HOUSING
PCB コネクタ
PCB CONNECTOR
226
2
6
6
6
8
8
M
F
7114–4100–02
7114–4100–08
7114–4101–02
7114–4101–08
7116–4780–02
7116–4100–08
7116–4781–02
7116–4101–08
M
F
7182–8049
7182–6153
7183–8049
7183–6153
7183–6097
7183–6152
7183–6096
―――――
―――――
―――――
7382–3805(垂直タイプ)
VERTICAL TYPE
7183–6096
ターミナル TERMINAL
単位:mm UNIT: mm
M ターミナル
F ターミナル
MALE TERMINAL
FEMALE TERMINAL
2.60
20.55
2.85
0.80
1.50
25.50
■仕様 SPECIFICATIONS
部品名称
品 番
材 質
表面処理
PART NAME
PART NUMBER
MATERIAL
TREATMENT
Sn メッキ
7114–4100–02
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
7114–4100–08
7114–4101–02
TIN PLATING
銅合金
COPPER ALLOY
Au メッキ
GOLD PLATING
TIN PLATING
Au メッキ
GOLD PLATING
7116–4780–02
TIN PLATING
7116–4781–02
0.3
Sn メッキ
7114–4101–08
7116–4100–08
板厚(mm)
MATERIAL THICKNESS
Sn メッキ
銅合金
COPPER ALLOY
Au メッキ
GOLD PLATING
0.25
Sn メッキ
TIN PLATING
Au メッキ
7116–4101–08
GOLD PLATING
●適用電線一覧 APPLICABLE WIRE CHART
部品名称
PART NAME
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
適用電線サイズ (m㎡ )
電線品種
品 番
WIRE SIZE (mm )
WIRE TYPE
PART NUMBER (TERMINAL)
0.3
0.5
0.85
1.25
0.3
0.5
0.85
1.25
CAVS
CAVS
CAVS
CAVS
CAVS
CAVS
CAVS
CAVS
2
7114–4100–02
7114–4100–02
7114–4101–02
7114–4101–02
7116–4780–02
7116–4780–02
7116–4781–02
7116–4781–02
7114–4100–08
7114–4100–08
7114–4101–08
7114–4101–08
7116–4100–08
7116–4100–08
7116–4101–08
7116–4101–08
227
1.5
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
POLES
単位:mm UNIT: mm
M ハウジング
F ハウジング
MALE HOUSING
FEMALE HOUSING
13.55
11.40
2
38.30
24.70
12.00
9.60
7182–8049
7183–8049
20.20
32.60
6
38.30
18.60
24.70
13.00
7182–6153
7183–6153
13.35
6
―――――――
24.70
22.35
7183–6097
6
13.55
―――――――
22.35
24.70
7183–6152
8
―――――――
16.00
PCBコネクタ 垂直タイプ 材質 : PBT
PCB CONNECTOR (VERTICAL TYPE) MATERIAL: PBT
22.75
31.25
8
16.10
31.30
7382–3805
228
22.75
7183–6096
22
1.5防水コネクタ
1.5 SEALED CONNECTOR
1.5防水コネクタとは、Mターミナルタブ幅が1.5mmの小型防水コネクタです。
1.5 CONNECTOR IS SMALL SIZED CONNECTOR AND THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS
CONNECTOR IS 1.5mm.
[特 徴]
1 ランス係止のみの二重係止レスコネクタ。
2 慣性ロック方式によりコネクタの中途かん合を防止します。
(7283-0016-30についてはCPAによるかん合検知)
〔DISTINCTIVE FEATURES〕
1. DOUBLE TERMINAL LOCKING SYSTEM LESS CONNECTOR, ADOPTING LANCE LOCKING SYSTEM.
2. STABLE/SECURE MATING ACTION BETWEEN MALE AND FEMALE TERMINAL.
(MATING INSPECTION BY CPA FOR 7283-0016-30)
229
1.5
構造と名称 CONSTRUCTION
M コネクタ MALE CONNECTOR
防水栓
Mターミナル
MALE TERMINAL
F コネクタ FEMALE CONNECTOR
Fハウジング
FEMALE HOUSING
Mハウジング
MALE HOUSING
パッキン
INTERFACIAL SEAL
WIRE SEAL
Fターミナル
FEMALE TERMINAL
防水栓
WIRE SEAL
仕様 SPECIFICATIONS
MATERIAL
材 質
ハウジング
PBT
HOUSING
M ターミナル
銅合金(Sn メッキ)
,銅合金(Au メッキ)
F ターミナル
銅合金(Sn メッキ)
,銅合金(Au メッキ)
MALE TERMINAL
COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING)
FEMALE TERMINAL
COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING)
※許容電流(参考値)
10A
※CURRENT CAPACITY (REFERENCE)
10mΩ 以下(初期値)
低電圧低電流抵抗
RESISTANCE AT LOW VOLTAGE
10mΩ MAX. (INITIAL VALUE)
DC500V 100MΩ 以上
絶 縁 抵 抗
INSULATION RESISTANCE
DC500V 100MΩ MIN.
AC1000V(1 分間)
耐 電 圧
DIELECTRIC STRENGTH
AC1000V (1 min.)
※許容電流:使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.
部品品番一覧 PART NUMBER CHART
部品名称
PART NAME
ターミナル
TERMINAL
部品名称
極 数
PART NAME
POLES
ハウジング
HOUSING
230
4
4
4
6
8
12
12
M
F
7114–4102–02
7114–4102–08
7114–4103–02
7114–4103–08
7116–4102–02
7116–4102–08
7116–4103–02
7116–4103–08
M
F
7182–8558–10
7182–8559–30
7283–8558–10
7283–8559–30
7283–6157–30
7283–9332–30
7283–8553–40
7283–8554–30
7283–0016–30
―――――
7182–9331–30
7182–8553–40
7182–8554–30
7182–8564–30
SEALED
ターミナル TERMINAL
単位:mm UNIT: mm
M ターミナル
F ターミナル
MALE TERMINAL
FEMALE TERMINAL
19.85
2.85
0.80
1.50
2.60
26.80
■仕様 SPECIFICATIONS
部品名称
品 番
材 質
表面処理
PART NAME
PART NUMBER
MATERIAL
TREATMENT
Sn メッキ
7114–4102–02
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
7114–4102–08
7114–4103–02
TIN PLATING
Au メッキ
銅合金
GOLD PLATING
Sn メッキ
COPPER ALLOY
Au メッキ
GOLD PLATING
7116–4102–02
TIN PLATING
7116–4103–02
0.3
TIN PLATING
7114–4103–08
7116–4102–08
板厚(mm)
MATERIAL THICKNESS
Sn メッキ
Au メッキ
銅合金
GOLD PLATING
Sn メッキ
COPPER ALLOY
0.25
TIN PLATING
Au メッキ
7116–4103–08
GOLD PLATING
防水栓 WIRE SEAL
単位:mm UNIT: mm
7158–3030–50
5.40
7.10
■仕様 SPECIFICATIONS
部品名称
品 番
材質
色相
備考
PART NAME
PART NUMBER
MATERIAL
COLOR
NOTE
赤
7158–3030–50
RED
青
7158–3031–90
防 水 栓
WIRE SEAL
7158–3003–90
7158–3004–40
5.5mm ピッチ
5.5mm PITCH
BLUE
青
シリコンゴム
BLUE
SILICONE
灰
5mm ピッチ
5mm PITCH
GRAY
緑
7158–3032–60
GREEN
7158–3198–90
BLUE
青
空栓(5.5mm ピッチ)
CAVITY PLUG (5.5mm PITCH)
空栓(5mm ピッチ)
CAVITY PLUG (5mm PITCH)
231
1.5
●適用電線一覧 APPLICABLE WIRE CHART
部品名称
PART NAME
適用電線サイズ (m㎡ )
WIRE SIZE (mm )
2
電線品種
端子品番
WIRE TYPE
PART NUMBER (TERMINAL)
防水栓品番
PART NUMBER (WIRE SEAL)
5mm ピッチ
5.5mm ピッチ
7158–3030–50
7158–3003–90
7158–3030–50
7158–3003–90
7158–3031–90
7158–3004–40
7158–3031–90
7158–3004–40
7158–3030–50
7158–3003–90
7158–3030–50
7158–3003–90
7158–3031–90
7158–3004–40
7158–3031–90
7158–3004–40
5mm PITCH
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
232
0.3
CAVS
0.5
CAVS
0.85
CAVS
1.25
CAVS
0.3
CAVS
0.5
CAVS
0.85
CAVS
1.25
CAVS
7114–4102–02
7114–4102–08
7114–4102–02
7114–4102–08
7114–4103–02
7114–4103–08
7114–4103–02
7114–4103–08
7116–4102–02
7116–4102–08
7116–4102–02
7116–4102–08
7116–4103–02
7116–4103–08
7116–4103–02
7116–4103–08
5.5mm PITCH
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
単位:mm UNIT: mm
M ハウジング
POLES
F ハウジング
MALE HOUSING
FEMALE HOUSING
4
31.60
34.45
50.25
25.80
22.15
7182–8558–10
33.50
7283–8558–10
4
31.60
34.45
50.25
25.80
22.15
33.50
7283–8559–30
7182–8559–30
4
26.35
―――――――
34.10
33.95
7283–6157–30
6
20.69
29.04
44.60
24.45
28.15

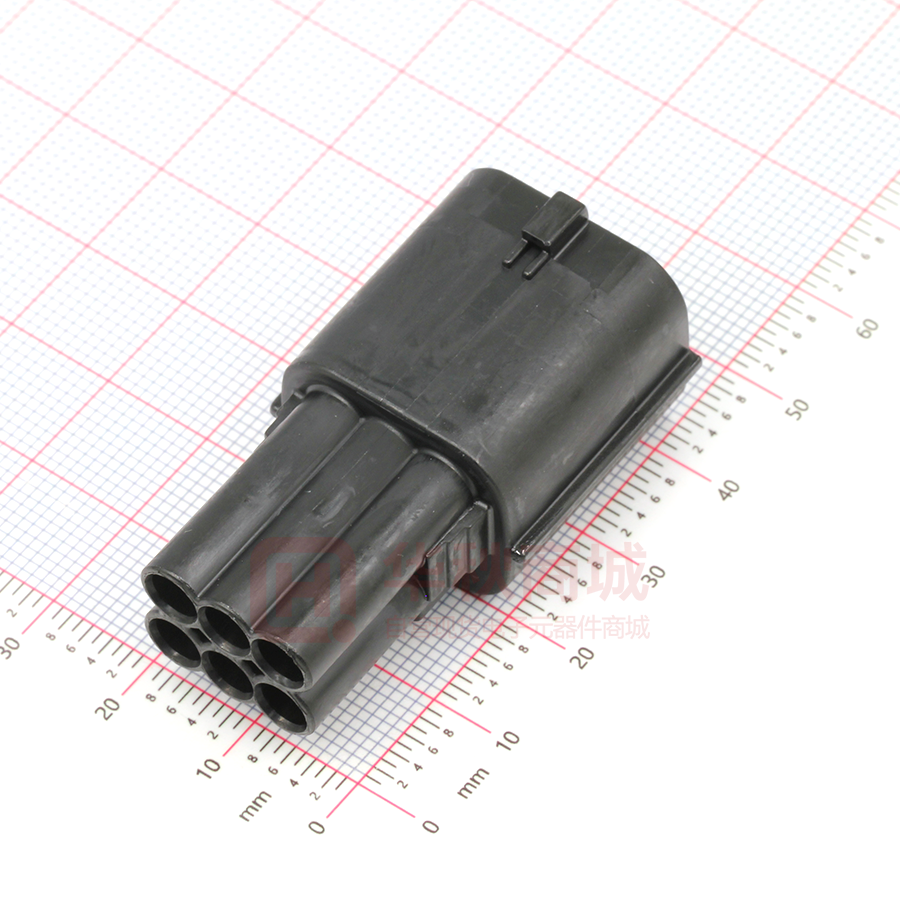

7283–9332–30
7182–9331–30
8
23.20
31.35
46.45
29.45
34.95
7182–8553–40
28.95
12
29.40
29.40
7283–8553–40
37.10
46.45
29.45
7182–8554–30
34.95
29.40
7283–8554–30
233
1.5
SEALED
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
POLES
単位:mm UNIT: mm
M ハウジング
F ハウジング
MALE HOUSING
FEMALE HOUSING
38.34
12
26.48
44.60
29.45
7182–8564–30
234
35.35
29.40
7283–0016–30
