91
M-LC type
M-LC コネクタとは、M ターミナルタブ幅 6.3mm のコネクタです。
M-LC CONNECTOR: THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS
0.250 INCHES.
[ 特 徴 ]〔DISTINCTIVE FEATURES〕
1 二重係止部材のリヤホルダを廃止しました。
2 チェッカーフィクスチャーにより端子の中途挿入を検知します。
1. ELIMINATED REAR HOLDER WHICH USED FOR DOUBLE LOCKING MECHANISM.
2. IT CAN DETECT UNCOMPLETE INSERTION BY USING CHECKER FIXTURE.
構造と名称 CONSTRUCTION
M コネクタ MALE CONNECTOR
F コネクタ FEMALE CONNECTOR
Mハウジング
MALE HOUSING
Fハウジング
FEMALE HOUSING
Fターミナル
FEMALE TERMINAL
Mターミナル
MALE TERMINAL
仕様 SPECIFICATIONS
MATERIAL
材 質
ハウジング
HOUSING
PBT
M ターミナル
黄銅 (Sn メッキ )
F ターミナル
黄銅 (Sn メッキ ),〔本体 : 銅合金 (Sn メッキ )〕
MALE TERMINAL
FEMALE TERMINAL
※許容電流(参考値)
※CURRENT CAPACITY (REFERENCE)
低電圧低電流抵抗
RESISTANCE AT LOW VOLTAGE
絶 縁 抵 抗
INSULATION RESISTANCE
耐 電 圧
DIELECTRIC STRENGTH
BRASS(TIN PLATING)
BRASS(TIN PLATING),〔BODY: COPPER ALLOY(TIN PLATING)〕
20A
3mΩ 以下(初期値)
3mΩ MAX. (INITIAL VALUE)
DC500V 100MΩ 以上
DC500V 100MΩ MIN.
AC1000V(1 分間)
AC1000V (1 min.)
※許容電流:使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。
※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE
QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC.
部品品番一覧 PART NUMBER CHART
部品名称
PART NAME
ターミナル
TERMINAL
182
〔 〕内はヘビー仕様
HEAVY TYPE TERMINAL PART NUMBER IN PARENTHESIS.
〔 〕内はヘビー仕様 HEAVY TYPE TERMINAL PART NUMBER IN PARENTHESIS.
M
F
7114–2882–02
7114–2883–02
7114–2872–02
7116–2990–02 [7116–2927–02]
7116–2991–02 [7116–2928–02]
7116–2992–02 [7116–2929–02]
部品名称
極 数
PART NAME
POLES
M
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
4
4
4
4
6
6
6
8
8
8
7122–6317
―――――
7122–6316–30
7122–6015–80
7122–6329
7122–6329
7122–6329–40
7122–6326–30
7122–6327–80
7122–6328–60
―――――
7122–6337
7122–6337–40
―――――
7122–6336–90
―――――
7122–6347
7122–6347–40
7122–6346–30
―――――
7122–6367
7122–6367–40
7122–6366–30
―――――
7122–6387–40
7122–6386–30
ハウジング
HOUSING
F
7123–6317
7123–6317–40
7123–6316–30
7123–6015–80
7123–6329
7123–6126
7123–6329–40
7123–6326–30
7123–6327–80
7123–6328–60
7123–6125–40
7123–6337
7123–6337–40
7123–6339
7123–6336–90
7123–6338–30
7123–6347
7123–6347–40
7123–6346–30
7123–6348–80
7123–6367
7123–6367–40
7123–6366–30
7123–6387
7123–6387–40
7123–6386–30
183
91
M-LC type
ターミナル TERMINAL
単位:mm UNIT: mm
M ターミナル
F ターミナル
MALE TERMINAL
FEMALE TERMINAL
19.50
3.70
0.80
6.30
7.70
27.50
■仕様 SPECIFICATIONS
部品名称
品 番
材 質
表面処理
PART NAME
PART NUMBER
MATERIAL
TREATMENT
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
7114–2882–02
7114–2883–02
7114–2872–02
7116–2990–02
7116–2991–02
7116–2992–02
7116–2927–02
7116–2928–02
7116–2929–02
●適用電線一覧 APPLICABLE WIRE CHART
部品名称
PART NAME
M ターミナル
MALE TERMINAL
F ターミナル
FEMALE TERMINAL
184
適用電線サイズ (m㎡ )
板厚(mm)
MATERIAL THICKNESS
Sn メッキ
黄 銅
BRASS
0.4
TIN PLATING
Sn メッキ
黄 銅
BRASS
TIN PLATING
0.3
銅合金
COPPER ALLOY
Sn メッキ
TIN PLATING
〔 〕内はヘビー仕様 HEAVY TYPE TERMINAL PART NUMBER IN PARENTHESIS.
電線品種
品 番
WIRE SIZE (mm )
WIRE TYPE
PART NUMBER (TERMINAL)
0.3
0.5
0.85
1.25
2f
3
0.3
0.5
0.85
1.25
2f
3
AVS,CAVS
AVS,CAVS
AVS,CAVS
AVS,CAVS
AVS
AVS
AVS,CAVS
AVS,CAVS
AVS,CAVS
AVS,CAVS
AVS
AVS
2
7114–2882–02
7114–2882–02
7114–2883–02
7114–2883–02
7114–2883–02
7114–2872–02
7116–2990–02[7116–2927–02]
7116–2990–02[7116–2927–02]
7116–2991–02[7116–2928–02]
7116–2991–02[7116–2928–02]
7116–2922–02[7116–2929–02]
7116–2992–02[7116–2929–02]
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
POLES
単位:mm UNIT: mm
M ハウジング
F ハウジング
MALE HOUSING
FEMALE HOUSING
M01MW-LC
1
14.90
M01FW-LC
6.50
34.70
13.20
10
7122–6317
25.50
7123–6317
M01FW-GY-LC
1
6.50
―――――――
25.50
10
7123–6317–40
M01MB-LC
1
14.90
M01FB-LC
9.20
34.70
10.00
13.20
25.50
7123–6316–30
7122–6316–30
M01MBR-PS-LC
1
13.10
M01FBR-S-LC
6.50
25.50
34.70
10
12.80
7123–6015–80
7122–6015–80
M02MW-LC
2
M02FW-LC
23.50
15.10
34.70
16.20
10
25.50
7123–6329
7122–6329
M02MW-LC
23.50
2
34.70
7122–6329
16.20
M02FW-P-LC
23.65
10
25.50
7123–6126
185
91
M-LC type
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
POLES
単位:mm UNIT: mm
M ハウジング
F ハウジング
MALE HOUSING
FEMALE HOUSING
M02MW-GY-LC
M02FW-GY-LC
23.50
2
15.10
34.70
16.20
25.50
10
7123–6329–40
7122–6329–40
M02MB-P-LC
2
21.40
M02FB-LC
10.10
34.70
13.20
18.60
25.50
7123–6326–30
7122–6326–30
M02MBR-LC
M02FBR-LC
20.60
2
12.20
34.70
13.20
25.50
10
7123–6327–80
7122–6327–80
M02MG-P-LC
2
20.60
34.70
M02FG-LC
12.20
17.70
25.50
10
7122–6328–60
7123–6328–60
M02FGY-LC
2
―――――――
19.90
25.50
6.50
7123–6125–40
M02MW-LC
3
24.50
16.10
34.70
7122–6337
186
M03FW-LC
19.20
13.00
25.50
7123–6337
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
POLES
単位:mm UNIT: mm
M ハウジング
F ハウジング
MALE HOUSING
FEMALE HOUSING
M03MW-GY-LC
M03FW-GY-LC
24.50
3
16.10
34.70
19.20
13.00
7122–6337–40
25.50
7123–6337–40
M03FW-R-LC
3
16.10
―――――――
13.00
30.00
7123–6339
M03ML-LC
3
M03FL-LC
19.85
11.50
21.80
34.70
25.50
18.00
7122–6336–90
7123–6336–90
M03FB-LC
3
15.70
―――――――
28.50
21.40
7123–6338–30
M04MW-LC
4
23.40
M04FW-LC
12.00
34.70
19.00
22.20
25.50
7123–6347
7122–6347
M04MW-GY-LC
4
M04FW-GY-LC
23.40
12.00
34.70
22.20
7122–6347–40
19.00
25.50
7123–6347–40
187
91
M-LC type
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
POLES
単位:mm UNIT: mm
M ハウジング
F ハウジング
MALE HOUSING
FEMALE HOUSING
M04MB-LC
4
23.40
34.70
M04FB-LC
12.00
21.20
33.40
25.50
7123–6346–30
7122–6346–30
M04FBR-LC
12.00
4
―――――――
44.70
25.50
7123–6348–80
M06MW-LC
6
15.20
34.70
M06FW-LC
12.00
31.20
28.00
7122–6367
25.50
7123–6367
M06MW-GY-LC
6
M06FW-GY-LC
15.20
12.00
34.70
31.20
28.00
25.50
7123–6367–40
7122–6367–40
M06MB-LC
6
15.20
34.70
M06FB-LC
12.00
30.20
33.40
25.50
7123–6366–30
7122–6366–30
M08FW-LC
8
12.00
―――――――
37.00
7123–6387
188
25.50
ハウジング 材質:PBT HOUSING MATERIAL: PBT
極数
単位:mm UNIT: mm
M ハウジング
POLES
F ハウジング
MALE HOUSING
FEMALE HOUSING
M08MW-GY-LC
M08FW-GY-LC
15.20
12.00
8
34.70
37.00
40.20
7122–6387–40
25.50
7123–6387–40
M08MB-LC
15.20
8
34.70
42.40
7122–6386–30
M08FB-LC
12.00
39.20
25.50
7123–6386–30
189

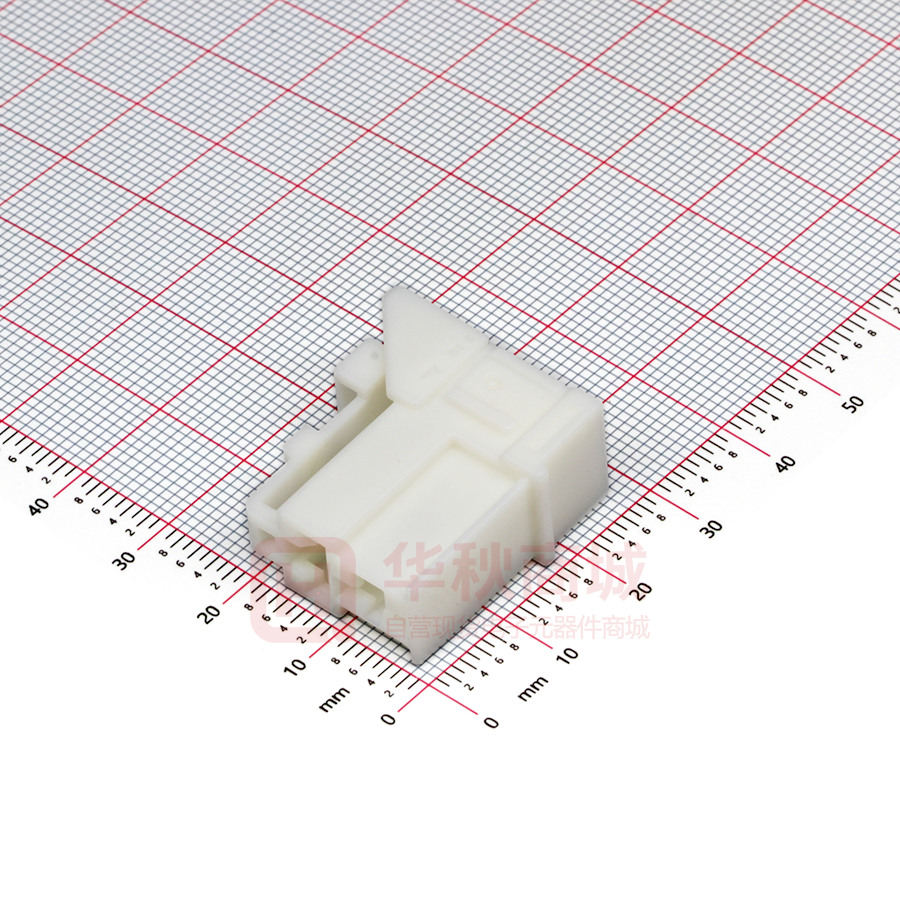

很抱歉,暂时无法提供与“7123-6329”相匹配的价格&库存,您可以联系我们找货
